Вторая ступень комбинированных циклонных сушилок представляет собой циклонную камеру (аппарат ЦС), а комбинированных аэрофонтанных сушилок - аэрофонтанную камеру (аппарат ЛС).

Если продукт при максимальной гигроскопической влаге (т.е. после подсушивателя) приобретает сыпучие свойства, его досушку целесообразно проводить в циклонной камере (при сушке широкопористых продуктов второй технологической группы дисперсных материалов, для удаления связанной влаги из которых требуется всего несколько секунд сушки в активном гидродинамическом режиме). Большое количество таких высоковлажных шиpoкoпopиcтьLX продуктов обусловило принятие в качестве типового аппарата сушилки КЦС,

Таким образом, область применения сушилки КЦС - это продукты второй группы с шифром 2.02 (см. табл. 1). Разумеется, сушилку КЦС можно применять и для более сыпучих продуктов второй группы с шифром 2.01, а также для продуктов первой группы, но для таких продуктов экономически целесообразно использование более простых аппаратов (например, второй ступени КЦС в виде типового аппарата ЦС или трубы-сушилки ТС-1 и ТС-2). Для высоковлажных материалов первой группы с ярко вьфаженны-ми адгезионно-когезионными свойствами можно ис-

пользовать в качестве самостоятельного аппарата подсу-шиватель сушилки КЦС. Так как подобных продуктов сравнительно немного, подсушиватель сушилок КЦС и КАС не включен в число типовых аппаратов, однако он может быть по требованию заказчика изготовлен и поставлен заводом-изготовителем отдельно.

Значительная часть высоковлажных дисперсных материалов второй группы (нафтенаты алюминия, стеараты, некоторые ацетали, например, поливинилбутираль и pp.) не теряет полностью своих адгезионно-когезионных свойств после удаления свободной влаги (т.е. после достижения максимального гигроскопического влагосодержания), что рбуслов-аивается, в основном, большим массосодержанием влаги макрокапилляров. Циклонную камеру для досушки таких продуктов применять нецелесообразно, так как не ис-

ключено налипание продтстов на стенки. Правильнее использовать аэрофонтанную камеру, тем более что при досушке таких дисперсных материалов наблюдается уменьшение скорости витания частиц. В целом для рассматриваемых материалов следует применять типовую сушилку КАС

(рис. 5),

Таким образом, область применения типовых сушилок КАС - материалы второй группы с шифром 2,03 по классификационной табл. 1. Необходимо отметить, что и аэрофонтанную камеру сушилки КАС можно поставлять в виде самостоятельного аппарата, пригодного для сушки продуктов первой группы с явно выраженными адгезионно-когезионными свойствами. Следовательно, для сушки продуктов первой группы кроме специальных типовых аппаратов ЦС и ТС-1 можно также использовать обе ступени сушилки КАС, По мере возрастания адгезионно-когезионных свойств обрабатываемых материалов все указанные аппараты будут располагаться в следующем порядке: UC, ТС-], АС, подсушиватель KUC или КАС.

В настоящее время аппараты КЦС и КАС нормализованы, на базе этих аппаратов разработаны типовые установки, основные характеристики которых приведены в табл. 3. Производительность по испаренной влаге установок, представленных в таблице, рассчитана из условий температуры поступающего воздуха 160 С и отходящего 70 С. В зависимости от требуемого температурного режима установки комплектуют паровыми калориферами, обеспечивающими температуру подаваемого воздуха до 160 С, кожухотрубча-тыми теплообменниками, обеспечивающими более BbicoKjTo

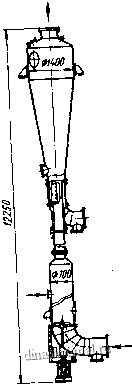

Рис. о. Комбинированная аэрофонтанная сушилка КАС-1400



X lt;

(-О gt; gt;

gt; 1

ctctoo чжоаш та шшш ашоош шщ

I I q Ч

Ч Ч Ш ш

ш ш ш ш

gt; lt; I

Ч laquo;

s: Ш

до g Д S g

5: с

S ~5 яв а в а в и в Г!о в

X о а 2

-я:2о

8 S - laquo;

sect; 1

i2 S

S 8

i2 g

a о laquo;

n s

2 S

о о

g 8

Т 7

температуру подаваемого воздуха, или топками. Так, по требованию одного из заказчиков, в комплект поставки установки КАС-1400 включена топка, обеспечивающая заданную температуру подаваемого в сушилку газа (500 С). Это позволило в 4 раза увеличить производительность установки по испаренной влаге по сравнению с указанной в табл. 3.

Основными аппаратами установки КИС-1000 (рис. 6) являются подсушиватель с мешалкой и циклонная сушилка.

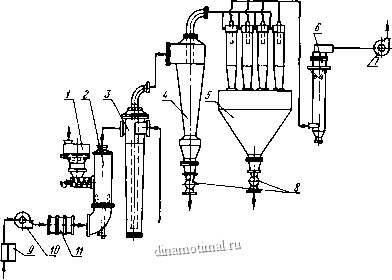

Рис. 6. Установка комбинированной циклонной сушилки КЦС-1000:

1 - бункер с винтовым питателем; 2 - подсушиватель; 3 - циклонная сушилка; 4 - циклон CKUH-34; 5 - циклоны ЦН-11; 6 - центробежный скруббер UC-8; 7 -вентилятор ВВД-Му; 8 - секторный затвор; 9 - фильтр; 10 - вентилятор ВВД-8у; 11 - паровые калориферы КФСО-4

Влажный материал из бункера с ворошителем двухшнеко-вым питателем загружается в подсушиватель, под решетку которого вентилятором ВВД-8у подается воздух, нагретый в паровых калориферах. Подсушенный материал потоком

ч ч ш ш о ш



первичного воздуха выносится из подсушивателя и вместе со вторичным воздухом, подаваемым вентилятором

ВВД-8у и нагретьп в паровых калориферах, поступа-

ет в циклонную сушилку, в которой досушивается в нестационарном гидродинамическом режиме. Высушенный продукт выносится с теплоносителем в циклон СКЦН-34 диаметром 1500 мм.

Отработанный теплоноситель очищается в группе из четырех циклонов ЦН-11 диаметром 630 мм и мокром центробежном скруббере ЦС-8. На выбросе воздуха из установки установлен вентилятор ВВД-11, Продукт выгружается из циклонов 4 и 5 через секторные затворы.

Установка поставляется комплектно с КИП и А и предназначена для некатегорийных помещений (остальные типоразмеры сушилок КЦС и соответствующих им установок разработаны во взрывозащищенном исполнении и предназначены для помещений класса ВП-а),

Установка комбинированной аэрофонтанной сушилки КАС-1100 (рис. 7) во многом сходна с установкой КЦС-1000 (см. рис- 6), Основными аппаратами являются подсушиватель, аналогичный по конструкции подсушивателю в КЦС (см, табл, 3), и аэрофонтанная сушилка диаметром 1100 мм. Принцип подготовки теплоносителя и подачи его в подсушиватель и аэрофонтанную камеру также аналогичен.

Материал в подсушиватель подается одношнековым питателем, улавливание высушенного продукта и пылеочистка теплоносителя осуществляются в группе из четырех циклонов диаметром 550 мм и мокром пылеуловителе - ротокло-не. Первоначальная разработка установки применительно к сушке оптически чистого поливинилбутираля обусловила наличие дополнительных фильтров - масляного и бумажного для предварительной очистки воздуха, подаваемого в установку. При отсутствии специальных требований к чистоте продукта фильтры из объема поставки можно исключить.

Установка оснащена системой КИП и А, предназначенной для помещений класса Bli-a,

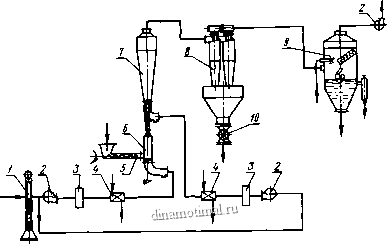

Рис. 7. Установка комбнннрованноЯ аэрофонтанноЯ сушилки КАС-11оа-1 - масляный фильтр; 2 - веитяляторы; 3 - бумажные (}ипьтры; 4 - калориферы; 5 - винтовой питатель; 6 - подсушиватель с мешалкой; 7 - аэрофоитаиная сушилка; 8 - щк1Кшы; 9 - ротокпои; 10 - секторный затвор

Сушилки КЦС И КАС хорошо проявили себя в промышленной эксплуатации. В производствах ряда красителей и полупродуктов имеется опыт промышленной эксплуатации сушилок КЦС-500, КЦС-600, КАС-1100, В производстве полимерных материалов работают сушилки КАС-1100, КЦС-600 и КЦС-800, В химико-фармацевтической промышленности успешно эксплуатируются сушилки КЦС-400, Так, на химико-фармацевтическом заводе им, Семашко сушка всех продуктов, кроме сульгина, производится в сушилках KUC-400, заменивших полочные сушилки (в производстве сульгина устанавливается опытно-промышленная сушилка со встречными закрученными потоками, разработанная и изготовленная в НИИхиммаше, позволяющая совместить процессы сушки и улавливания в одном аппарате).

В производстве поливинилбутираля работает установка комбинированной аэрофонтанной сушилки КАС-1100, показатели которой превосходят проектные, представленные в табл. 3, При этом успешно удаляется свободная и связанная влага, в том числе из капилляров размером до 80а,
