что особенно важно, так как в печати высказывалось мнение о невозможности сушки поливинилбутираля в сушилках типа КАС в связи с наличием значительного количества связанной влаги, которая не успеет удалиться за время пребывания материала в сушилке КАС. В действительности же необходимое время сушки определяется не столько количеством связанной влаги, сколько характеристикой структуры, из которой эта влага удаляется.

Изготовитель сушилок типа КЦС и КАС - Бердичевский завод химического машиностроения Прогресс .

Сушилки для материалов третьей группы

Как следует из классификашонных табл. 1 и 2, к третьей группе относятся материалы с порами критическим размером от 60 до 2оХ, содержащие свободную и связанную влагу, причем материалы с порами критическим размером от 60 до 40 относятся к первой подгруппе третьей группы и типовым аппаратом для них являются вихревые сушилки (ВС), а материалы с порами критическим размером от 40 до 20Х относятся ко второй подгруппе третьей группы и типовыми аппаратами для них являоотся сушилки с направленно перемещающимся виброаэрокипящим слоем (ВКС). Четвертую группу, как известно, составляют материалы с порами критическим размером менее 20, т.е. содержащие ультрамикропоры, соизмеримые с размерами молекул удаляемых жидкостей (вода или органические растворители) . Учитывая, что для большинства материалов четвертой группы (кроме первой подгруппы - тонкодисперсных материалов с частицами размером менее 1 мм), как было указано ранее, применение сушилок со взвешенным слоем экономически нецелесообразно, а для материалов первой подгруппы четвертой группы типовыми аппаратами также-служат сушилки ВКС (хотя и с другим, более длительным циклом сушки), в данном разделе наряду с сушилками ВС рассмотрены аппараты ВКС применительно как ко второй подгруппе третьей группы, так и к первой подгруппе четвертой группы дисперсных материалов.

Вихревые сушилки ВС. НИИхиммашем разработаны различные модификации вихревых сушилок дискового типа . Основные технические показатели вихревых сушилок и соответствующих им установок представлены в табл. 4.

Установки (по требованию заказчика) можно комплектовать нагревательными устройствами различных типов. Основным типоразмером вихревой сушилки является аппарат ВС-800, соответствующий наиболее распространенной производительности среди материалов третьей группы. В табл. 4 представлены характеристики двух установок с аппаратами ВС-800: для сушки крупнодисперсных материалов типа сополимеров стирола и тонкодисперсных материалов типа мела и талька (в последнем случае осуществляется частичная рециркуляция теплоносителя). Так как вихревые сушилки можно успешно применять для волокнистых материалов, в табл. 4 представлены характеристика установки ВС-1000, система питания и улавливание которой обеспечивает сушку не только сыпучих, но и волокнистых материалов, например волокнита.

Вихревые сушилки в связи с простотой их конструкции (как, впрочем, и сушилки типа КЦС и КАС) некоторые химические предприятия изготовляют собственными силами. Характеристика одной из таких установок (на базе вихревой сушилки ВС-1100), изготовленной и внедренной в производстве пресс-порошков на Кемеровском заводе Карболит , включена в табл. 4. Причем производительность установки можно увеличить за счет увеличения расхода воздуха и повышения его температуры.

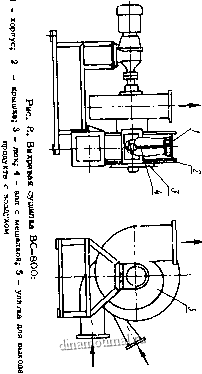

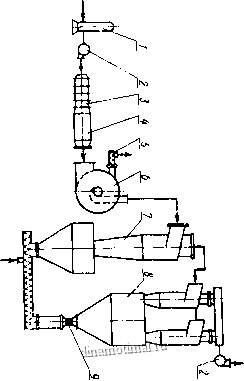

Конструкция типовой сушилки ВС представлена на рис. 8, а схема сушильной установки на рис, 9 (для примера рассмотрена установка ВС-800, предназначенная для Сушки полимерных материалов типа сополимера МСН).

Вихревая сушилка ВС-800 (см. рис. 8) состоит из цилиндрической камеры дискового типа диаметром 800 мм и шириной 250 мм. Одна из торцовых стенок сушильной камеры представляет собой крышку с люком и смотровым окном. К другой торцовой стенке крепится улитка для

Авт. свид. К raquo; 237700 я № 326424.

Таблица 4

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ТИПОВЫХ УСТАНОВОК ВИХРЕВЫХ СУШИЛОК

Прнмечакие. Температуре воздуха иа входе в сушилки BC-800M и ВС-1100 до 1вОС, в сушилку ВС-480 до а40 deg;С, в сушилку ВС-ЯОО до аООС. В установке ВС-ЯООМ, помимо 3000 хг/ч свежего воздуха, в цирхулнции иаходитсн до 4000кг/ч воздуха (суммарное количество воздуха, проходящего через камеру ВС-800М, достигает 6000 кг/ч).

выхода гаэовзвеси. В корпусе со стороны улитки консоль-но расположен вал с мешалкой, на гребнях которой укреплены цепи. Вал мешалки с подшипниками имеет воздушное охлаждение. На боковой стенке корпуса сушилки расположен штуцер для подсоединения питателя подачи исходного материала. Снизу предусмотрен тангенциальный штуцер для подачи теплоносителя, который вводится в камеру через поворотные лопасти, позволяющие регулировать скорость и направление подаваемого воздуха.

Установка вихревой сушилки ВС-8СЮ (см. рис. 9) первоначально разрабатывалась применительно к сушке сополимера МСН и помимо собственно сушилки ВС-800, системы улавливания, состоящей из двух циклонов ЦН-15 Диаметром 550 мм и из двух циклонов ЦН-15 диаметром 400 мм и системы нагрева теплоносителя, включающей в себя паровые и электрический калориферы, оснащена масляным фильтром для предварительной очистки воздуха и винтовым охлаждаемым шнеком с бункером для охлаждения и сбора высушенного продукта.

Продукт в сушилку загружается двухшнековым питателем. На выгрузке из циклонов 8 и бункера установлены секторные затворы. Воздух в установку нагнетается и отсасывается вентиляторами ВВД-8у. Установка (как и все установки типа ВС) предназначена для помещений класса Ш-в.

Установки вихревых сушилок снабжены системами КИП и А. Так, система КИП и А установки ВС-1000 врртючает дистанционное управление со шита электродвигателями вентиляторов ленточного и секторного питателей, местное управление электродвигателями ленточного и секторного питателей; контроль и сигнализацию температуры воздуха на выходе из сушилки; блокировку электродвигателей вентиляторов линии сушки с электродвигателями ленточного и секторного питателей; сигнализацию нормальной работы и аварии электродвигателей вентиляторов линии сушки, ленточного питателя и секторного питателя. Напряжение питания силовых цепей 380 в; напряжение цепей управления 220 в. Давление питающего воздуха 4-6 кгс/см .

Важнейшей телнологпческой характеристикой вихревых сушилок является их удерживающая способность (количество материала в объеме камеры), определяющая время пребывания материала в вихревой камере. Удерживающая способность увеличивается приблизительно пропорционально третьей степени расхода газа до определенного критического значения, соответствующего наибольшему времени пребывания материала в вихревой камере. Это время может изменяться от 20-30 с до нескольких минут, т.е. соответствует времени, необходимому для сушки продуктов первой подгруппы третьей группы.

Особенностью двухфазного потока по сравнению с однофазным при движении в вихревой камере является резкое снижение гидравлического сопротивления аппарата, вызванное снижением окружных скоростей газа в камере вследствие рассеивания энергии струй газа при ударе и трении материала о стенку. Минимальное сопротивление имеет камера при загрузке в нее материала соответствующей критической (наибольшей) удерживающей способности при данном режиме. Удерживающая способность камер возрастает пропорционально их ширине при постоянном удельном расходе газа на единицу длины до значения ширины камеры, равной половине ее диаметра. При дальнейшем увеличении ширины камеры удельная удерживающая способность снижается вследствие влияния неравномерности распределения и развития осевых течений газа в камере. С увеличением ширины камеры гидравлическое сопротивление ее несколько увеличивается.

Коэффициент сопротивления вихревых камер в первом приближении не зависит от расхода теплоносителя, плотности, размера и формы частиц. При одинаковом удельном расходе высушиваемого материала с увеличением диаметра камеры возрастает среднее время пребывания его в аппарате. Одновременно снижаются напряжения по влаге, однако даже для аппаратов промышленных размеров их величины достаточно высоки (не менее 600 кг/м * ч), что обусловливает весьма малую металлоемкость и габариты сушилок ВС при высокой интенсивности процесса сушки.
