чувствительного элемента ky = 0,25 а-в/град, коэффициент передачи двигателя 2 = 2 рад/в сек, передаточное отношение редуктора i=t 1000, коэффициент передачи цепи обратной связи Аос = 2,5 а-в/рад. Статическая характеристика поляризованного реле изображена на рис. 217. Ампер-витки срабатывания реле aWcp = 0,5 а-в, максимальное напряжение на выходе релейного усилителя f/niax=110 в. Влиянием статического момента нагрузки, переходных процессов в обмотках поляризованного реле и ПОСТОЯННЫМИ времени двигателя и - Гм можно пренебречь.

Решение. По заданной принципиальной схеме составляем дифференциальные уравнения звеньев системы,

1. Уравнение регулируемого объекта

(ГоР + 1)2 = Ы (1)

где % - фактическое значение температуры объекта, Ф -угол поворота регулирующего органа.

2. Уравнение чувствительного элемента

Рис. 217. Статическая характеристика поляризованного реле.

awi = kib, й = в,-1

где ff - ошибка системы.

3. Уравнение релейного усилителя

u = F(aw), aw = awi - awoc, (3)

где F (aw) - нелинейная функция, заданная статической характеристикой (см. рис. 217).

4. Уравнение двигателя постоянного тока

pakzu,

где а -угол поворота вала двигателя. 5. Уравнение редуктора

где у -коэффициент передачи редуктора.



6. Уравнение цепи обратной связи

айУос = осф.

где aWo.c - ампер-витки обмотки обратной связи, .. Структурная схема системы изображена на рис. 218.

Р(аш)

Рис. 218. Структурная .схема системы автоматического peiy-лироваиия температуры.

В соответствии со структурной схемой дифференци-гльное уравнение линейной части системы можно записать в следующем виде:

(Гс/7 + 1) раги = fe,/7 Подставим в уравнение (8) численные значения параметров. Получим

(10/7 + аи) = 0,25/7й, - (0,05 p + Q,0\ 5) и, (8)

Уравнение линейной части (7) дополняется уравнением нелинейного звена (3)

378. Составить дифференциальные уравнения системы регулирования скорости вращения турбогенератора (рис. 219). На схеме обозначено: (О - отклонение угловой скорости вращения вала турбогенератора от номинального значения, г] - координата положения муфты центробежного механизма, а - перемещение штока золотник-а, I - перемещение цилиндра гидравлического двигателя и связанной с ним заслонки.

Исходные данные: объект (турбогенератор) можно рассматривать как апериодическое звено первого порядка с коэффициентом передачи ко и постоянной времени Т; чувствительный элемент представляет собой

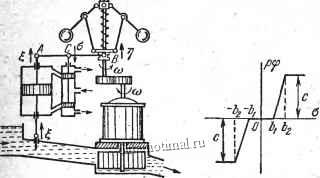

Рис. 219. Система регулирования скорости вращения турбогенератора.

Рис. 220. Статическая характеристика гидравлического двигателя,

Решение. Запишем дифференциальные уравнения-звеньев системы.

1. Уравнение регулируемого объекта (турбогенер атора)

(7-0/7--1)(й = о. их

2. Уравнение чувствительного элемента (центробежного механизма)

{Тхр + 1){Т2Р + \)ц = кут. (2)

3. Уравнение золотника.

Для составления уравнения золотника зададимся направлением отсчета всех координат так, как показано на рис. 219. При произвольном перемещении точек А, В и С получим

G = -kiri-kl. (3)

4. Уравнение гидравлического двигателя запишем в следующем виде:

pl = F{a), (4)

..апериодическое звено второго порядка с коэффициентом передачи ki и постоянными времени Ti и Тг, kz =

, ks = , статическая характеристика гидравлического двигателя задана графиком (рис. 220).
