коэффициентами уравнения (2), получим

CiCfi3C/:sRsR2R3R4R5 СгСзС/fisR2R3RiR5

--CfiRRs

laquo;8 laquo;12

Ru R R,

do, 02,

as., 05.

После выбора -масштабных коэффициентов, уравнения (6) позволяют (произвольным образом) выбрать параметры модели при известных значениях коэффициентов исходного уравнения.

487. Как изменятся параметры модели на рис. 346, если дифференциальное уравнение из условия предыдущей задачи решать в измененном масштабе времени, т. е. решать в замедленном или ускоренном темпе?

Решение. Для перехода от натурального времени t к машинному 1ш и обратно служит уравнение

t = tnJ,

где mj -масштаб времени. При mj gt; 1 темп решения задачи ускоренный, а при m lt; lt; I - замедленный.

При выборе trtt ф 1 темп протекания процессов в модели должен отличаться от темпа процессов, описываемых исходным дифференциальным уравнением, т. е. В уравнении модели (5) предыдущей задачи вместо натурального времени t будет машинное время /м, а вместо символа производной р =-J--символ производной



Тогда, подставив в уравнение (5) предыдущей задачи получим

(C,C,C,C,C,R,R,RR,R,nitP + C,C,C,C,R,R,R,R,ni.tp + + Ж C,C,C,R,RMP + C,C,R,R,my +.

C,R,m,p + j)u,iQ--fuitJ.

Из сравнения коэффициентов при переменных и их производных полученного уравнения с соответствующими коэффициентами уравнения (2) предыдущей задачи имеем

C,C,C,C,C,RR,R,R,R, = a,mf C,Cf,C,R,RR,R==a,m;\

Из полученных соотношений видно, что при решении задачи в замедленном темпе (т lt; lt; 1) величины сопротивлений резисторов Ri - R12 и емкостей конденсаторов Ci -С5 модели на рис. 346 необходимо увеличивать, а при ускоренном темпе (т lt; gt;1) -уменьшать.

488. Составить в общем виде схему модели следящей системы, принципиальная и структурная схемы которой изображены на рис. 22, а параметры и уравнения отдельных звеньев заданы в условии задачи 38.

Решение. Воспользуемся передаточными функциями отдельных звеньев и структурной схемой следящей системы из решения задачи 38.



Преобразуем структурную схему следящей системы (рис. 22,6). Перенесем сумматор / на вход предыдущего звена и преобразуем два последних звена прямой цепи, в результате чего получим структурную схему, приведенную на рис. 347, а.

1/1 и,

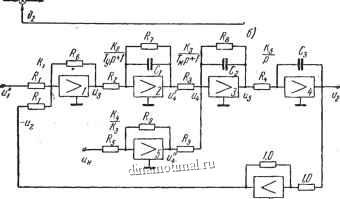

Рис. 347. Структурная схема (а) и схема модели (б) следящей

системы.

В этой следящей системе выделим три физические величины: угол поворота, момент нагрузки и напряжение. Масштабы для времени т, и для напряжения m примем равными единице. Масштабы по углу и моменту будем выбирать из соотношений

ff = тт. .1

Для перехода от структурной схемы следящей системы (рис. 347, а) к схеме модели воспользуемся моделями элементов структурных схем автоматических систем (приложение 33). В результате замены элементов структурной схемы (рис. 347, а) соответствующими
