fm] sect; 3.4. ЛОГАРИФМИЧЕСКИЕ Ч*\СТОТИ,ЫЕ ХАРАКТЕРИСТИКИ 123

Асимптотическая л. а. х. системы в диапазоне частот Оимеет наклон -20 дб/дек, в диапазоне частот

J- --4- ~40 дб/дек, в диапазоне частот ~ оо -

Тщ 1 у у

- 60 дб/дек. Зная наклоны асимптотической л. а. х., легко начертить асимптотическую л. а. х., пересекающую ось частот па частоте пересечения л. ф. х, линии 4))==-180 deg; (см. рис. 98). Добротность системы по скорости К = Кк определяем по точке пересечения низкочастотной асимптоты л, а.х. с осью частот Кк = 200 сек~.

Точное значение / lt; = 250 сек. Ощибка в определении Кк объясняется отличием асимптотической л. а. х. от действительной.

153. Определить устойчивость замкнутой автоматической системы, если ее передаточная функция в разомкнутом состоянии имеет вид

Wip)

где К = 300 сек-\ Г, = 0,2 сек, = 0,05 сек, = 0,02 сек. Ответ. Система неустойчива.

154. Для системы, рассмотренной в задаче 153, определить значение общего коэффициента усиления разомкнутой системы /Си, при котором система находится на .колебательной границе устойчивости.

Отёет. / lt;к = 20 тГЧ

155. Структурная схема автоматической системы приведена на рис. 76, Определить устойчивость системы, если /( = ,2=10, Тг = 2 сек. Г, = 0,05 сек, т = 0,1 сек.

Ответ. Система устойчива.

156. Передаточная функция одноосного гиростабилизатора при коэффициенте демпфирования = 0 в разомкнутом состоянии имеет вид

где /С = 40 сек-\ 7 = 6,5. 10 сек.

Для демпфирования системы последовательно в цепь управления введено . корректирующее звено с



передаточной функцией

wAp)-

Ь-Гр 1 + Гр

Определить величину постоянной времени Т, при которой гиростабилизатор будет устойчив.

Решение. На рис. 99 приведены асимптотическая л. а. x. и л. ф, x. нескорректированной системы (сплошная линия). Для устойчивости системы необходимо.

ерад


ohcen

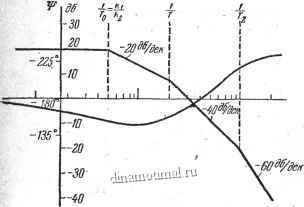

Рис. 99. Асимптотическая л. а. х. и л. ф. х. к задаче 156.

чтобы л. ф. x. пересекала линию if = -180 deg; в диапазоне частот /С -. Поэтому постоянную времени корректирующего звена необходимо выбирать из условия

Система устойчива, например, при Г = 0,01 сек.

157. Определить устойчивость одноосного гиростабилизатора, передаточная функция которого в разомкнутом состоянии имеет вид

1Г(р)=

-p(l-h2g7-rP-f7-2p2)

6,5. 10 сек, 1 = Ответ. Гиростабилизатор устойчив.

где /С = 40 сек~\ 7 = 6,5- 10 сек, = 0,2.



158. Определить устойчивость системы, структурная схема которой приведена на рис. 87, если kj = 20 в/град, /ёг = 40 в-сек град-, 7 , == 0,5 сек, = 0,1 сек. То = ж plusmn; 2 сек, ka = 0,5 град-в-\ ко = 1.

Ответ. Асимптотическая и точная л. а. х, системы приведены на рис. 100. Система устойчива.


- со,сен

Рис. 100. Асимптитическая л. а. х. и л. ф. х. к задаче 158.

159. Решить предыдущую задачу при fe, ==20 ejapad, fe2==100 в-сек-град, 7 ; = 0,5 сек, 72 = 0,1 сек, То = - 2 сек, kn 0,5 град/в, ko= \.

Ответ. Система неустойчива.

1 sect; 3.5. Построение областей устойчивости

160. Передаточная функция статической системы автоматического управления в разомкнутом состоянии имеет вид

Wip):

(1+Г,р)(1+Ггр)(1+7зр)

где Гг = 0,2 сек, Гз = 0,1 сек.

Построить область устойчивости системы в плоскости параметров Ti и К.
