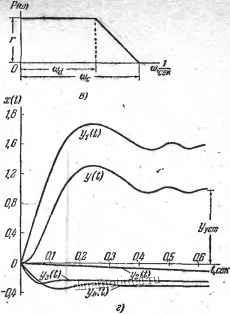

Рис. 113. Приближенная замена вещественной частотной характеристики су.м.мой трапецеидальных функций частоты и получение кривой переходного процесса.



Функция ft(fo) представляет собой кривую переходного процесса системы, вещественная частотная характеристика которой - единичная трапеция, имеющая г gt;= + и copy;с= 1 сек~. Табличные функции ft (/q) приводятся для различных коэффициентов наклона ОХ! причем допускается интерполяция, если % лежит между двумя табличными значениями. Сокращенная таблица таких функций дана в приложении 35.

Возьмем таблицу h{to) функций для % = 0,Ь2 (коэффициент наклона трапеции 1) и выпишем, ряд значений времени to и функции /i.(/o) (см. первые две строки в табл. 2). Для получения точек кривой у (t) переход* )10Го процесса, соответствующего неединичной трапеции, каждое значение функции h{to) следует умножить на высоту трапеции г, а время tg разделить на частоту среза (Ос, т. е.

I . (o=Mi)-

В третьей и четвертой строках табл. 2 даны числа t й yi(t) для трапеции 1.

Аналогично получаем yzit), yz(t) и y{t) для остальных трапеций (см. таблицы 3-5). По данным таблиц 2-5 на рис. ИЗ, г построены графики yi(t), yiit), yit) и yiit). Складывая ординаты этих кривых с учетом их знаков, получаем на рис. 113, г кривую у (О переход кого процесса в заданной системе при единичном ступенчатом воздействии. На рисунке указана также величина г/уст = Ит y{t).

t- gt; оо

в случае неединичного ступенчатого воздействия fiW = gol(0 ординаты кривой y(t) следует умножить на go-

194. По вещественной частотной характеристике системы регулирования (рис. 114, а) построить кривую переходного процесса y{t) при задающем воздействии ё(0 = ёо1(0 и нулевых начальных условиях.

Ответ. Кривую Р(со) можно заменить двумя трапециями, показанными на рис. 114, а пунктиром. Данные трапеции 1: х0,78, copy;с = 79 сек, г = 0,688; данные трапеции 2: х = 0,84, С0с = 95 cere г = 0,2.
