системы регулирования имеет вид

аоР + а\Р + ЩР + laquo;3 = О,

Приведем его к нормированному виду А Tj. + ToT. + TJ

- параметры Вышнеградского.

Решить задачу можно было бы, задавшись предварительно значениями Л и В (например, Л = 4 и В = 3),


Рис. 147. Система регулирования напряжения с угольп*, регулятором.

удовлетворяющими поставленным требованиям. Однако такой путь определения Г, и Га связан с. решением



системы двух кубических уравнений. Проще можно найтн значения Ту и Гг методом последовательных приближений, задаваясь их численными значениями и наблюдая


О 1 2 д 5 6 7 8 9 10 It 12

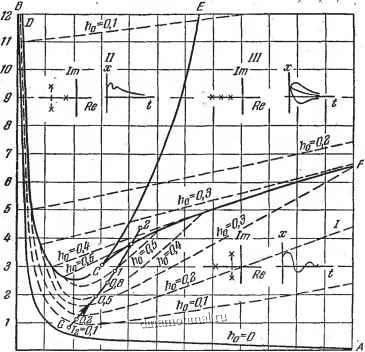

Рис. 148. Построение траектории на диаграмме Вышнеградского.

траекторию точки с координатами Л и В на диаграмме Вышнеградского.

Подставляя заданные значения параметров в (3), получим расчетные формулы для вычисления Л и В:

0,?(Г,-ЬГ2)+10Г,Гг 0,02 + Г, + Гг



п. сек

На диаграмме Вышнеградского (рис. 148) построена траектория точки С(Л, В). Из построения следует, что для обеспечения поставленного требования Ло gt; 0,4 достаточнопри Г1 = 0,1 сек выполнение условия

0.5 lt;Г2 lt;1,8. - (5)

Это условие может быть выполнено соответствующей настройкой демпфера регулятора.

Если бы траектория G не попала в желаемую область диаграммы Вышнеградского, то нам пришлось бы изменить значение Ti и аналогичным образом найти новую, смещенную траекторию, проходящую через нужный участок диаграммы.

Изменения параметров Ti и Гг следует вести, согласуясь с технической возможностью обеспечения задаваемых значений.

271. Для следящей системы, схема которой приведена на рис. 149, определить требуемые значения коэффициента усиления усилителя ку и коэффициента передачи по петле обратной связи ко при заданных значениях общего коэффициента усиления системы / lt;а==500 сек~ и степени затухания переходного процесса т) = 98%. Передаточная фунция разомкнутой системы с учетом тахометрической обратной связи имеет вид

7м 1+feo

где Ги= 0,03 сек - электромеханическая постоянная времени двигателя, /С = А,А1рАудв - общий коэффициент

Результаты вычислений Л и В по формулам (4) при изменении Гг и при Г, = 0,01 сек приведены ниже.
