Сформируем теперь низкочастотную и высокочастотную части желаемой л. а. х. типа 1-2-1-2. По.базовой частоте определим требуемое значение второй постоянной времени:

= i/S= 47;г/55 = 00365 сек.

Третья постоянная времени равна

1 Ум(М\-\) 1 У1.5(1.5-1) .

М + 1. -47,5 1,5+1 -0,тисек.

По этим данным построена вся желаемая л. а. х. L. Л. а. X. корректирующих средств получается в результате вычитания ординат располагаемой л. а. х. из ординат желаемой л. а. х. Эта разностная л. а. х. также изображена на рис. 161. Из вида этой л. а. Х; следует, что последовательно корректирующее устройство должно состоять из:

. I) пассивного интегро-дифференцирующего звена G передаточной функцией

, (1 + ГдР)(1 + Г.р)

Р (1 + г,р)(1 + ад

где постоянная времени 1\ определяется из известного свойства интегро-дифференцирующего звена

ГдГг 0,05 0,0365

2) идеального дифференцирующего звена с передаточной функцией

Гк2(р)=1 + 7 gt;.

3) комбинации пассивного дифференцирующего звена и линейного усилителя с общей передаточной функцией

(1 + ад

+ ГзР У 1 + ПР

л. а. X. (рис. 161). Базовая частота л. а. х.

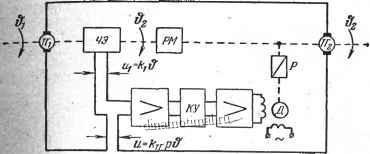

Рис. 162. Схемах тахогенераторами для получении звена чистого дифференцирования.

чувствительного элемента (рис. 162), требуемая крутизна напряжения каждого тахогенератора равна

тг = kiTy = 10 0,02 = 0,2 мв сек/угл мин =

-= 0,37 в сефб = 0,06 в сек.

Пассивные звенья должны вводиться в прямой канал усиления и могут состоять из С-цепей.

Коэффициент усиления усилителя с учетом дополнительного усиления, необходимого для работы пассивного

дифференцирующего звена ky = -~, равен

KqI 0.0114 363-3500 Tik 0,0073 34,4 - 5,73

9850.

В случае невозможности устпт---ч тахогенераторов Для введения производной от рассогласования

*1оЖно изменить вид требуемых кэр;. .л.;)ующих средств.

Идеальное дифференцирующее звено может приближенно создаваться за счет использования тахогене-паторов на задающей и исполнительной осях, включен- ных встрено и вводящих производную от угла рассогласования.

В случае включения сигнала от тахогенератороз. в том же месте, куда включен и сигнал от основного



Л. а. X. корректирующего устройства показана для этого случая ца рис. 161 также пунктиром. Из рассмотрения этой л. а. X. видно, что корректирующее устройство последовательного типа должно состоять из трех пассивных звеньев: интегро-диффереицирующего звена и двух пассивных дифференцирующих звеньев в комбинации с линейным усилителем с общей передаточной функцией

{l+l\p){l+r,p){l + Гур) : (1 + Тф)(1 + Т,рГ-

Коэффициент усиления ky будет выше, чем в предыдущем случае,

ТуГа 0,02-0.0114

Kv = ~o~ =-5- == 17,0.

, Ц 0,0036

Общий коэффициент усиления усилителя оказывается также значительно больше, ......

Kqi 363-3500

110000.

Как видно из рис. 161, идеальное дифференцирующее звено получилось вследствие того, что высокочастотная асимптота исходной л. а. х. имеет большой наклон Но сравнению с наклоном желаемой л. а. х. Для устранения этого можно изменить вид желаемой л. а. х. в высокочастотной области, перейдя от л. а. х. типа 1-2 - 1-2 к л, а. X. типа 1-2-1-3, но с тем же запасом устойчивости.

Высокочастотная часть последней л. а. х. показана на рнс. 161 пунктиром. Ей соответствует передаточная функция

. p(t + 7iP)(t+7 r,p) . .

Постоянная времени 75 определяется как
