Рассмотрим порядок определения вида и параметров обратной связи.

С учетом дополнительной обратной связи передаточную функцию разомкнутой системы Wyip) можно записать в виде

где Wocip) - передаточная функция цепи дополнительной обратной связи, W{p) - передаточная функция

А -\

- ЧЭ

gt;

Рис. 167. Схемы электрогидравлической следящей системы.

части системы, замыкаемой обратной связью. Из приведенного выражения следует, что л. а. х. цепи обратной связи Loc можно определить по известным л. а. х. /-ж и и в следующей последовательности [4], [28];

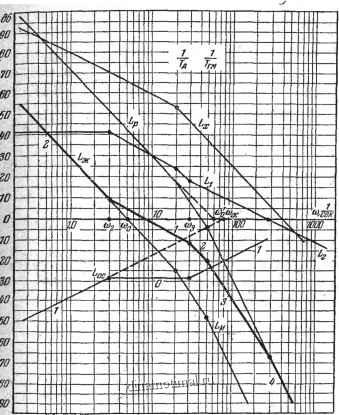

Рис. 168. л. а. X. к задаче 283.

2) по виду л, а. х. L, строится л. а. х. L2, соответствующая передаточной функции W{p)Woc{p);

3) из л. а. X. L2 вычитается л. а. х. той части системы, которая замыкается обратной связью Lx. в результате чего определяется л. а. х. цепи обратной связи Lq

1) ИЗ Л- а. X. исходной системы L вычитается желаемая л. а. X. Ьк, т. е. определяется л. а. х. Li, соответствующая передаточной функции 1 + (р) Woe {рУ,



ago ПЛ..В.. СИНТЕЗ-ЛИНЕЙНЫХ СИСТЕМ , .

Б решаемой задаче разностная л, а. х. /- i. будет .полностью располагаться под осью нуля децибел, что вызовет нарушение условия минимальности фазы при переходе к л. а. X, Lq [4]. Поэтому прежде следует увеличить коэффициент усиления исходной системы настолько, чтобы разностная л. а. х. Li полностью лежала выше оси нуля децибел.

На рис. 168 построена л. а. х. исходной системы с увеличенным коэффициентом усиления/С Шд =3600 сек~\ которая обозначена Lp. Там же изображена разностная л. а. X. L, полученная вычислением желаемой л. а. х. L, из располагаемой л. а. х. Lp. Для определения л. а. х, обратимся к таблице преобразования л. а. х. (приложение 25, п. VH).

Поскольку обратная связь охватывает управляющий двигатель я усилитель, то

Соответствующая этому выражению л. а. х. Lx построена на рис. 168.

Вычитая из ординат л. а. х. ординаты л. а. х L, строим искомую л. а. х. Loc. по виду которой может быть записано выражение для передаточной функции цепи обратной связи

W/ (гЛ - feocPC + Tip)

J 5 -

Полученную передаточную функцию можно легко реализовать, включив в цепь обратной связи тахогенера тор и пассивное звено указанного типа (рис. 167, б).

284. Определить вид обратной связи для системы, рассмотренной в задаче 283, в предположении, что цепь обратной связи охватывает часть усилителя, т. е. (р) = А. Остальные данные те же что в предыдущей задаче,

Ответ. Передаточная функция цепи обратной связи имеет вид

laquo;7 (,)) = kocjl + Tsp)

осУП , (1 + Г2Р)(1 + Гмр)*
