Нити с бобин / на шпулярнике проходят по пруткам 2 и 5 и далее направляются в раздвижной рядок 4, который равномерно распределяет их по ширине сновального валика. Затем нити оги-) бают мерильный валик 5, который они вращают. Мерильный



с-2 п-гг-\К--г


Рис. 9.9. Схема управления электроприводом сновальной

машины:

а) теХНОлопичеокая схема; 6) схема 5правления

валик связан со счетчиком метража, измеряющим длину нитей на сновальном валике.

Сновальный валик приводится в движение барабаном 7 силой трения. Барабан же приводится в движение фрикционной дисковой муфтой. Фрикцибнную муфту включают при помощи педали, на которую нажимает работница. Главный вал машины приводит в движение электродвигатель через клиноременную передачу.

Намотка имеет цилиндрическую форму, плотность намотки постоянна. Скорость сновки должна быть наибольшей при постоянном натяжении нитей. Машина автоматически останавливается при оёрыве нити. Так как число нитей велико, работница обыч- но затрачивает много времени на поиски оборванной нити. Чтобы сократить время, необходимое для отыскания оборванной нити, нужно обеспечить сигнализацию, .указывающую место

22 386-



обрыва нити на машине. Машина автоматически останавливается также при наработке основы определенной длины. Останов машины должен происходить быстро.

. Привод сновального валика осуществляется непосредственно регулируемым двигателем. В этом случае скорость двигателя изменится, но скорость сновки остается постоянной. Такой приводсновального валика является более прогрессивным, так как позволяет вести сновку с большой скоростью.

Привод сновальных машин, кроме вращения сновального валика, обеспечивает: а) останов сновальной машины при обрыве хотя бы одной нити с интенсивным торможением сновального валика; б) сигнализацию обрыва нити. -

Аппаратура и механизмы автоматизированного останова должны иметь возможно малое время, затрачиваемое на срабатывание схемы и подачи импульса на торможение. В противном случае в скоростных сновальных машинах возникает заматывание оборванного конца нити на сновал*ьном валике.

Для уменьшения времени срабатывания в электрической схеме должно быть предусмотрено срабатывание исполнительного реле от первого кратковременного импульса технологического контакта, контролирующего целость нити. При падении технологического крючка некоторое время имеет место прерывистый контакт (вибрация крючка) и только спустя 0,3-0,5 сек устанавливается полный контакт. Для обеспечения срабатывания схемы при первом контактировании технологического контакта возможно применение триггерных схем.

Управление электроприводом сновальных машин. Схема управления электроприводом сновальной машины представлена на рис. 9.9, б. Втягивающая катушка К-1 магнитного пускателя включена на рабочее напряжение сети, технологические контакты ТК - на напряжение 24 в. Машиной управляют с одного места. Для пуска машины нажимают на кнопку [1-1. Контактор-ная катушка К-1 магнитного пускателя срабатывает и включается электродвигатель АД-1. Чтобы остановить машину вручную, нужно нажать на кнопку С-1. При обрыве нити замыкается соответствующий технологический контакт ТК. Образуется замкну- . таяцепь: вывод с - технологический контакт - сигнальная лампа группы,технологических контактов, в которой находится оборвавшаяся нить,- земля - контакт переключателя П - катушка переключателя (электромагнита) КП, действующая на тормоз,- вывод трансформатора а. Электромагнит КП включается, и машина останавливается. Контакт П при этом автоматически переключается на контакт 2, поэтому сигнальные лампы ЛС горят при напряжении 12 в, а не 24 в, как раньше. Это удлиняет срок службы ламп. После ликвидации обрыва все технологические контакты размыкаются и сигнальные лампы гаснут.



г Когда заданная длина основы получена, замыкается контакт ; ТКС счетчика метража. Образуется цепь: вывод О - ТКС - земля - контакт 1 переключателя П - КП - вывод а. Катушка КП срабатывает и машина останавливается. При съеме сновального валика замыкается контакт КСВ, что также вызывает включение катушки КП. Поэтому нажатие на кнопку П-1 не может вызвать пуска машины до тех пор, пока механизм съема не будет приведен в рабочее положение. *

Электродвигатель АД-2 приводит в движение вентилятор для обдува рядка. Он включается и останавливается независимо от сновальной машины. Схема, приведенная на рис. 9.9, б, имеет некоторые недостатки, например ложную сигнализацию, т. е. сигнальные лампы зажигаются не только при обрыве нитей, но и при ) их значительном провисании

во время останова машины, когда контактные крючки замыкают цепи ламп. Для устранения этого недостатка была предложена схема автоматического останова и сигнализации с применением тиратронов с холодным катодом (рис. 9.10).

Контактные крючки, которые поддерживаются в поднятом положении натянутой нитью, при обрыве нити падают и замыкают цепь управляющей сетки тиратрона: плюс выпрямителя ВС - 1РП - крючок - 1ТК ~ R2 - тиратрон ТХ-1 - КСТ - минус выпря- мителя. На сетку подается более высокий потенциал, чем на катод тиратрона, а так как на тиратрон уже подано анодное напряжение, он мгновенно зажигается. Анодный ток тиратрона проходит по цепи: плюс выпрямителя ВС - R\ - - ТХ-1 - КСТ - минус выпрямителя. Этот ток создает

в сопротивлении падение напряжения, которое усиливается электронным усилителем ЭУ и вызывает мгновенное срабатывание реле РП. Реле РП размыкает контакт 1РП и отключает от питания управляющие сетки остальных тиратронов, в группах которых не было обрыва нити.

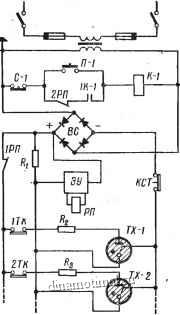

Рис. 9.10. Схема автоматического останова сновальной машины с использованием тиратронов с холодным катодом
