перемещать только тогда, когда они не вращаются, т. е. когда выключено реле РП-1. Размыкание контакта 4РП-1 отключает кнопки П-4 и С-4 ручного управления реле РП-2, а замыкание контакта 5РП-1 шунтирует их. Таким образом, реле РП-2 включается одновременно с реле РП-1 и двигателем АД-1. В то же время зажигается сигнальная лампа ЛЗ-2. Реле РП-2 замыкает контакты iPn-2, 2РП-2, 4РП-2 и размыкает контакты ЗРП-2 и 5РП-2. Замыкание контакта 1РП-2 шунтирует пусковую кнопку П-4, однако при режиме автоматического управления это не имеет значения, так как цепь кнопки П-4 выведена из работы. Замыкание контакта 2РП-2 вызывает включение электромагнита ЭМ-1 и открытие парового клапана. В машину начинает поступать пар. При полном открытии клапана электромагнит ЭМ-1 выключается конечным выключателем ВК-1. Замыкание контакта 4РП-2 вызывает включение электромагнита ЭМ-3 и подачу в машину воды, причем, когда клапан откроется полностью, электромагнит выключится конечным выключателем ВК-3. Размыкание контактов ЗРП-2 и 5РП-2 выводит из работы цепи электромагнитов ЭМ-2 и ЭМ-4.

Для останова машины нужно выключить пакетный выключатель ВП-2. Это вызывает отключение реле РП-1, которое теперь замыкает нормально закрытые и размыкает нормально открытые контакты. Таким образом, щетки автоматически перестают . вращаться и вводятся в работу цепи ручного управления электродвигателей АД-1 и АД-2. Контакт 5РП-1 отключает реле РП-2, которое прекращает подачу пара и воды, закрывая клапаны. Когда клапаны полностью закроются, конечные вьключатели ВК-2 и ВК-4 отключат электромагниты ЭМ-2 и ЭМ-4. При отключении реле РП-2 гаснет сигнальная лампа ЛЗ-2. Таким образом, выключение пакетного выключателя одновременно с остановом машины переводит работу на ручной режим управления.

Схема управления и регулирования сушильной машины должна обеспечивать автоматический пуск в работу циркуляционных вентиляторов одновременно с пуском печатной машины, а также давать возможность, пуска каждого циркуляционного вентилятора вручную независимо от других. Об останове вентилятора сигнализирует сигнальная лампа. Клапан для подачи пара в сушильную машину имеет дистанционное управление. Температура в камере измеряется в пяти точках.

Схема управления сушильной машиной представлена на рис. 9.20. Электродвигатели АД-1-АД-7 приводят в движение циркуляционные вентиляторы сушильной камеры, двигатель АД-8 - вентилятор охладительной камеры, а двигатель АД-9 - механизм выкатки. Универсальный переключатель У П-1 обеспечивает пуск вентиляторов автоматически или вручную. При автоматическом пуске вентиляторов схема работает следующим

24 386 . 361



образом. Включаются рубильник Р-1 и пакетный выключатель ВП-1. В цепи главного тока и управления подается напряжение. Зажигается сигнальная лампа ЛБ. Ручку универсального переключателя поворачивают вправо. Контакт 1УП-1 замыкается, но


at ВПГ

sn-z

РП-1


.т-1 т-з

KPT-S КРТ-7

ЗТП-1-ЭТП-д

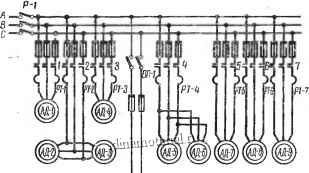

Рис. 9.20. Схема управления электроприводом сушильной машины тканепечатного агрегата

реле РП-1 не включается, так как контакт 4РП-1 реле РП-1 схемы управления печатной машиной (см. рис. 9.18) еще разомкнуты. Включаются пакетные включатели ВП-2-ВП-7, что вызывает подготовку цепей катушек К-1-К-6 магнитных пускателей к работе. Когда пущена в ход печатная машина, замыкается контакт 4РП-1. Включается реле РП-1, которое замыкает контакт 1РП-1 и подает напряжение в нижнюю часть схемы. Начинают работать все вентиляторы сушильной машины. При вклю-



чении реле РП-1 размыкается контакт 2РП-1 и цепь катушки К-7 магнитного пускателя, и двигатель механизма выкатки выводится из работы. Останов печатной машины вызывает размыкание контакта 4РП-1; выключение реле РП и останов всех вентиляторов сушильной машины. Когда выключится реле РП-1, замыкается его контакт 2РП-1, что позволит пустить в ход кнопкой П-1 механизм выкатки.

Для пуска вентиляторов вручную ручку универсального переключателя поворачивают влево. Контакт 2УП-1 замыкается и шунтирует контакт 4РП-1 печатной машины. Поэтому включается реле РП-1, которое через контакт 1РП-1 подает напряжение в нижнюю часть схемы управления. После этого вентиляторы можно пускать в ход в любой последовательности, включая соогветствующий пакетный выключатель. Для пуска механизма выкатки нужно разомкнуть контакт 2УП-1, повернув ручку универсального переключателя в нейтральное положение и затем нажать кнопку П-1.

Сигнализация сушильной машины работает следующим образом. Когда вентиляторы не работают, но напряжение в цепь управления уже подано, горят все сигнальные лампы ЛЖ-1- ЛЖ-6. По мере пуска вентиляторов лампа соответствующего вентилятора гаснет. Когда будут пущены все вентиляторы, все лампы погаснут. Если произойдет останов какого-нибудь вентилятора, например АД-4, из-за выключения магнитного пускателя 3, то замкнется контакт 1К-3 и загорится сигнальная лампа ЛЖ-3. Таким образом, зажигание сигнальной лампы указывает рабочему на останов соответствующего вентилятора. -

Дистанционное измерение температуры в сушильной камере производится термометрами сопротивления ЭТП-1-ЭТП-5, присоединенными к логометруЛ ПР. Логометр поЛучает питание от источника сетевого питания ИСП и имеет переключатель, при помощи которого можно присоединить любой из термометров сопротивления и узнать температуру в соответствующем месте сушильной камеры.

В описанной схеме управления не предусмотрено регулирование скорости, что является большим недостатком схемы. Поэтому для привода в схеме применены асинхронные электродвига- тели трехфазного тока с короткозамкнутым ротором.
