генератора может регулироваться потенциометром 6 посредством коленного рычага.

Схема дает возможность осуществить программное управление зигзагообразным шитьем и зигзагообразной строчевой вышивкой.

Кроме отмеченных, имеется ряд других разновидностей электромагнитных приводов швейных машин. В некоторых из них регулирование частоты импульсов и скорости движения машины достигается посредством управляемого микродвигателя, который с соответствующей частотой замыкает и размыкает контакты в цепях катушек электромагнитов.

Приводы с электромагнитными механизмами возвратно-поступательного движения позволяют плавно и в широком диапазоне регулировать скорость машины, отличаются быстродействием, высоким к. п. д., малыми габаритами и возможностью максимальной автоматизации процесса шитья. Слабым местом этих систем приводов являются контактные устройства, снижающие их надежность работы.

Развитие систем приводов швейных машин с двигателями возвратно-поступательного движения и полупроводниковым управлением представляется перспективным для легкой промышленности.

Приводы с электродвигателем вращательного движения. В качестве примера электрического управления швейной машиной рассмотрим систему, изображенную на рис. 10.3. Наличие в этой системе электромагнитной муфты /-5, передающей движение от асинхронного двигателя к машине, дает больгние возможности для

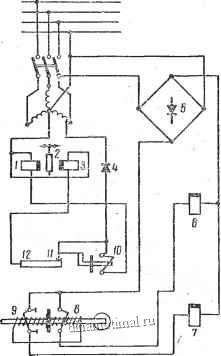

Рис. 10.3. Принципиальная схема электрического управления швейной машиной

электрического управления. Ведущий диск муфты 3 укреплен на валу двигателя, а ведомый 2 -на валу машины. Быстрая остановка мащины, в том числе аварийная, производится посредством тормозного электро-



магнита 1. Обмотки муфты 3 и электромагнита 1 питаются от J .одной фазы обмотки статора двигателя через выпрямитель 4. Электромагнит 6, предусмотренный для подъема лапки, и электро ромагнит7, переключающий направление строчки, питаются от сети через выпрямитель 5.

В отключенном состоянии при отсутствии нажатия на колен-ный рычаг машина заторможена электромагнитом 1, а ее лапка поднята электромагнитом 6. Катушки этих электромагнитов возбуждены благодаря нормально-замкнутым контактам 10 и 8.

При начальном нажатии на коленный вал швейная машина растормаживается. Ее лапка опускается в рабочее положение, так как соответственно контактами 10 к 8 отключены электромагниты 1 и 16. Усиленное нажатие на коленный вал приводит к замыканию цепи катушки муфты через контакт 11 и 9, соединению вала двигателя с валом машины и вращению последней. Дальнейшее увеличение нажатия на коленный вал увеличивает скорость машины благодаря снижению проскальзывания ведомого диска муфты при уменьшении сопротивления реостата 12, включенного в цепь катушки.

При нажатии на коленный вал до предела изменяется направ-. ление строчки вследствие включения электромагнита 10.

Процесс управления совершается воздействием колена ноги ла рычаг. Обе руки швеи свободны для управления строчкой.

sect; 10. 3. Электропривод пульсирующего конвейера

Конвейеры с прерывистыми движениями применяются в швейной, обувной, меховой и других отраслях легкой промышленности.

Прерывистое быстрое движение конвейера имеет то преиму- щество, что исключает многоступенчатые сложные передачи от электродвигателя и большие потери энергии в них, имеющие место при непрерывном движений. На рис. 10.4 представлена схема управления конвейером, которая может быть автоматической и ручной в рабочем и тренировочном режимах.

Для рабочего режима при автоматическом управлении включают пакетный выключатель ВП, пакетный переключатель ПП переводят на контакт ЛУ и нажимают кнопку П-1. Магнитный пускатель, через катушку которого проходит ток, включает электродвигатель. После того как кулачок транспортера .замкнет контакт КТ, отпускают кнопку П-1 и конвейер будет работать до тех пор, пока его кулачок не разомкнет контакт КТ. При этом конвейер останавливается и стоит установленное время. Через 4-6 сек реле времени размыкает контакт 2РВ и замыкает кон-



1К-Г

-~1г

кт ~il-

такт 1РВ (сигнальная лампа гаснет). Цепь С-К-1-С-1-ВП- -IPBnn-ЛУ-Л замыкается. Двигатель включается, конвейер начинает работать . . и контакт 1К-1 замыкает-

ся. Затем кулачок конвейера замыкает контакт КТ, который шунтирует контакт 1РВ. Реле РВ раз.мыкает контакт 1РВ, подготовляя систему к следующему циклу.

Для обучения обслуживающего персонала применяется тренировочный режим, при котором пакетный вьп-шючатель ВП размыкают, а переключатель ПП оставляют на контакте Л У. В этом случае реле РВ включает и выключает сигнальную лампу, кнопка П-1 включает конвейер, а контакт КТ останавливает его.



ППАУ

2РВ -

Рис. 10.4. Схема управления электроприводом пульсирующего конвейера

sect; 10. 4. Электропривод трикотажных машин

Электропривод однополотенной плоскочулочной трикотажной машины. Требования к электроприводу: а)мощность на валу около 0,37 кет; б) режим работы длительный; в) по ходу технологического процесса привод должен обеспечивать трехступенчатое регулирование скорости с диапазоном регулирования 8:5:1; г) управление переключателем скорости - автоматическое, от распределительной цепи, воздействующей па соответствующие электрические контакты; д) пуск и останов от кнопок управления; е) при переключении скоростей высшей на низшую допускается известное смягчение характеристики привода с тем, чтобы снижение скорости происходило постепенно.

Асинхронный короткозамкнутый двигатель приводит в движение машину через коробку, с тремя скоростями, с соотношением скоростей 1:5:8. Для включения двух высших скоростей используются электромагнитные муфты специальной конструкции, питаемые постоянным .током от небольшого селенового выпрямителя, а включение низшей скорости производится самозаклинивающейся муфтой при отключении обеих электромагнит-
