в первом приближении f - + Ье, о, = 0,5; Ъ - 0,7. Вращающий момент М =

Из приближенной формулы (2.38) следует, что при отсутствии униполярного подмагничивания с = О, момент вращения также равен нулю, так как F = 0.

В реальных условиях вращающий момент двигателя (обмотка подмагничивания которого обесточена), хотя и мал по величине, но не равен нулю вследствие неравенства магнитных проводимостей по продольной и поперечной осям машины из-за насыщения активнойчасти магнитной системы.

Двигатель с катящимся ротором по принципу действия является синхронным, поскольку скорость обкатывания ротором расточки статора равна синхронной. Максимальный электромагнитный враШающий момент этого двигателя зависит в основном от относительной величины эксцентриситета, н. с. обмоток и характеристик магнитной системы.

Наиболее ценное свойство рассматриваемого двигателя- малая скорость вращения ротора - определяет область его рационального использования в тихоходных, безредукторных электроприводах. Ротор такого двигателя имеет небольшую инерционность. Он обладает хорошими энергетическими показателями и степенью использования.

sect; 2. 9. Трехфазные коллекторные двигатели

Регулирование скорости при отсутствии промежуточногопреобразования электрической энергии является достоинством трехфазных коллекторных двигателей. В мировой практике эти двигатели получили большое применение в приводах прядильных и отделочных машин текстильной промышленности, полиграфических и бумагоделательных машин, подъемно-транспортных механизмов, в ряде электроприводов химической, пищевой и других отраслей.промышленности. В последние годы область применения коллекторных двигателей расширилась в связи с улучшением их коммутации, повышением к. п. д. и расширением пределов регулирования. В приводах меньшей мощности хорошо зарекомендовали себя двигатели с роторным питанием типа Шраге. Именно эти коллекторные двигатели нашли применение в текстильной промышленности.

Электрическая схема двигателя параллельного возбуждения с питанием через ротор изображена на рис. 2.15, о. На роторе имеются две трехфазные обмотки: первичная Р, питаемая через кольца, и обмотка К, предназначенная для создания добавочной э. д. с. (на схеме представлена окружностью). На статоре



расположена одна трехфазная обмотка С. Ее начала присоединены к щеткам ai-аг-Сз и концы к щеткам bi--Ьз, прикрепленным к двум траверсам, которые могут перемещаться в противоположных направлениях. Посредством такого перемещения щеток производится регулирование скорости вращения двигателя. Принцип регулирования скорости основан на введе- НИИ во вторичный контур (об-

, мотку С) дополнительной э. д. с. с частотой скольжения, снимаемой со щеток. Здесь возможны три характерных случая:

1) при а = 0 и р gt;Оосновная э. д. с. обмотки С и дополнительная э. д. с. Efi действуют во вторичном контуре встречно

. и скорость двигателя уменьщает-

. ся. Если = 0, то / = 0 и машина работает как обращенный асинхронный двигатель;

. * 2) при а = О и р lt; О э. д. с. и направлены согласно

=-90 deg;

и скорость двигателя возрастает. В случае Е/ gt; скорость двигателя становится выше синхронной;

3) в реальном общем случае

угол а gt; О и добавочная э. д. с. направлена под соответствующим углом к э. д. с. E2s. Наличие составляющей э. д. с. Ej опережающей по фазе Ezg на угол 90 deg;, увеличивает коэффициент мощности двигателя.

Скорость вращения холостого, хода двигателя зависит от

отношения н. с. обмоток /С и С от угла сдвига щеток из нейтрального положения р и угла а между осями обмоток С и /С:

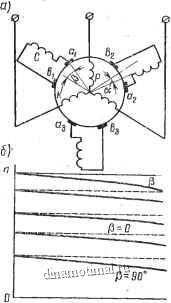

Рис. 2.15. Трехфазный коллекторный двигатель с роторным питанием:

а) схема; б) механичеоиие характеристики

Wk k/i COS a

sinp).

(2.39)

Здесь и W2 - числа витков;

kk и 2 - обмоточные коэффициенты. При нагрузке скорость вращения будет меньше, чем при холостом ходе вследствие влияния падения напряжения и реакции якоря.

Механические характеристики этого двигателя показаны на рис. 2.15,6 для разных значений угла р. Они являются жестки-



ми. с увеличением угла раствора щеток жесткость характеристик уменьшается из-за возрастания сопротивления вторичного контура- Коллекторные машины переменного тока уступают коллекторным машинам постоянного тока в отношении условий обеспечения хорошей коммутации, так как в коммутируемых секциях индуктируется не только реактивная, но и трансформаторная э. д. с: Поскольку компенсация, этих э. д. с. в машинах с вращающимся полем невозможна, то нормальная коммутация достигается ограничением величин упомянутых э. д. с. (до 2,5 в). В этом отношении в настоящее время достигнуты значительные успехи.

Обычно эти двигатели выполняются с симметричным регулированием вверх и вниз относительно синхронной скорости. Рациональное использование трехфазных коллекторных двигателей Относится в основном к электроприводам с ограниченным диапазоном регулирования скорости, с невысокой жесткостью механических характеристик, не требующих быстродействия в режимах пуска, торможения и регулирования. Их стоимость превышает стоимость двигателей постоянного тока и регулируемых асинхронных, но это окупается за счет более высоких энергетических показателей в процессе эксплуатации.

sect;. 2.10 Характеристики двигателей постоянного тока с независимым

Исходные зависимости, определяющие статические характеристики двигателей постоянного тока, имеют вид: для напряжения цепи якоря

U = E + I,{r, + r)- (2.40)

для- э. д. с. якоря -

Е=с,пФ, - (2.41)

где - .

60а

-общее число проводников обмотки якоря; а - число пар параллельных ветвей обмотки. Результирующий поток

Ф = Т (4, /я). . - (2.42)
