sect; 3. 10. Усилители

Устройство для увеличения мощности входного сигнала без его значительного искажения за счет независимого источника энергии представляет собой усилитель. Потребность в усилителях обусловливается весьма малой мощностью сигналов, получаемых от измерительных и других приборов, недостаточной для приведения в действие исполнительного двигателя или механизма. Они весьма широко используются как: а) измерительные усилители, приводящие в действие различные системы приборов; б) измерительные трансформаторы постоянного тока; в) операционные усилители постоянного тока вычислительных устройств непрерывного действия; г) усилители многообразных систем автоматического управления и регулирования.

Основными типами электрических усилителей являются: полупроводниковые, электронные, ионные, магнитные и электромашинные. Первые четыре типа в отличие от последнего не содержат подвижных частей. Для различных типов усилителей существует определенный диапазон выходных мощностей, где возможно в настоящее время их практическое применение.

В ряде автоматизированных устройств используются не один, а комбинация нескольких типов усилителей, взаимно дополняющих друг друга и позволяющих целесообразно использовать достоинства каждого из них.

Полупроводниковые усилители разделяются на две группы: кристаллические триоды-транзисторы и управляемые кремниевые вентили-тиристоры. Полупроводниковые усилители отличаются высокой механической прочностью, большим сроком службы, малыми габаритами и повышенным к. п. д. по сравнению с электронными и ионными приборами. Кроме того, транзисторы уступают пока электронным усилителям в отношении коэффициента усиления, уровня шумов, величин посторонних сигналов при нулевом входном сигнале (дрейф нуля) и погрешностей.

В настоящее время транзисторные усилители имеют коэффициент усиления мощности не выше тысячи, максимальное значение тока до 25 а, напряжение питания до 100 в и мощность, не превышающую 2,5 кет. Повышение коэффициента усиления достигается многокаскадным включением триодов. Транзисторы применяются для управления двигателями постоянного и переменного тока малой мощности.

Тиристоры по основным показателям более перспективны ионных усилителей, хотя в настоящее время уступают им в стабильности характеристик при изменении температуры и стоимости.

В развитии мощных регулируемых приводов тиристорам принадлежит большая роль. Применение полупроводниковых уси-



лителей расширяется по мере улучшения их технико-экономических показателей.

Для электронных усилителей верхней рациональной границей мощности является величина порядка 100 вт. В развитии систем автоматики и измерительных устройств большая роль принадлежит электронной технике и в частности электронным усилителям. Большим достоинством электронных усилителей является то, что они действуют практически безынерционно. При использовании этих усилителей необходимо учитывать ограниченный срок службы и чувствительность к ударам и вибрациям электронных ламп. Поэтому в.целях повышения надежности и долговечности систем автоматики там, где это возможно, избегают применения электронных ламп. Однако s современной технике имеются такие автоматические устройства, Б которых использование электронных ламп необходимо. К ним относятся системы регулирования, требующие весьма высокого быстродействия, большой точности и т. д.

Ионные усилители - тиратроны, игнитроны и управляемые ртутные выпрямители - характеризуются во много раз большими величинами мощностей, чем электронные усилители. В тиратронных усилителях верхняя граница мощности достигает примерно 10 кет.

В более крупных регулируемых установках с выходной мощностью- в несколько десятков киловатт применяются управляе-~мые ртутные выпрямители. Нормальная работа этих усилителей обеспечивается надлежащим уходом за ними в процессе эксплуатации.

Магнитные усилители по сроку службы и надежности значительно превосходят электронные усилители, уступая им в скорости протекания процессов и количестве ошибок. Выходная мощность магнитных усилителей доходит до десятков киловатт.

Несмотря на быстрое развитие ионных и полупроводниковых управляемых преобразователей тока, а также силовых магнитных усилителей, электромашинные усилители с поперечным полем весьма распространены и широко применяются в автоматизированном электроприводе.

sect; 3. 11. Электромашинные усилители

Электромашинный усилитель {ЭМУ) представляет собой специальную управляемую машину постоянного тока с большим коэффициентом усиления мощности. ЭМУ находят разнообразное применение в установках с управляемыми электрическими машинами: автоматизированных электроприводах, следящих .системах, регулируемых генераторах переменного и постоянного



токов. Существующие ЭМУ могут быть подразделены на два основных типа: 1) с продольным полем (с независимым возбуждением, с самовозбуждением и др.); 2) с поперечным по- лем. На практике преимущественно используются ЭМУ с поперечным полем, как более совершенные.

ЭМУ работает в режиме генератора и устанавливается на одном валу с приводным, обычно асинхронным, электродвигателем.

Конструктивная и электрическая схемы ЭМУ показаны на рис. 3.13.

Машина имеет обычно два неявновыраженных полюса. Магнитная система шихтуется из тонких листов стали. В пазах laquo;татора располагаются следующие обмотки: управляющие У, жомпенсационная К и добавочных полюсов Д, оси которых

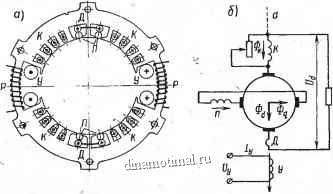

Рис. 3.13. Электромашинный усилитель: а) статор; 6) схема

совпадают с осью главных полюсов, а также поперечная под-магничивающая обмотка П, ось которой смещена на 90 deg; относительно первой. По конструкции якорь усилителя подобен якорю обычной машины постоянного тока, но его электромагнитная система существенно отличается вследствие наличия двух комплектов щеток: продольных и замкнутых накоротко поперечных. Обмотки управления создают неподвижный магнитный поток по продольной оси

% = KFy, (3.8)

здесь Fy = lyWy-,

- магнитная проводимость по продольной оси. В обмотке вращающегося якоря индуктируется э. д. с, максимальное значение которой на поперечных щетках.

Е, = с,пФ,. (3.9).
