Б цепях якоря через замкнутые накоротко щетки протекает ток

1, = , (3.10 gt;

где Гд - сопротивление поперечной цепи якоря, включая щеточные контакты.

Этот ток создает поперечный неподвижный магнитный поток

, = \Раа. (3.11)

j. где - - магнитная проводимость по поперечной оси;

Faq == kgNIg - намагничивающая сила якоря по поперечной оси.

Э. д. с, наводимая в обмотке якоря, пересекающего этот поток, имеет максимальную величину на продольных щетках

Е = с,пФд. (3.12)

В цепи продольных щеток, замкнутых на нагрузку, протекает ток

здесь у- = (Гд -f -f Гд) - сопротивление продольной цепи якоря, компенсационной обмотки и дополнительных полюсов. Напряжение на продольных щетках

и,Е,-1,г,. (3.14)

Ток нагрузки образует продольный магнитный поток якоря Фай, способный подавить обратный ему по направлению поток обмоток управления. Для устранения встречного продольного потока якоря предусмотрена компенсационная обмотка К., включенная последовательно с ним. Намагничивающая Сила этой обмотки может регулироваться изменением параллельно присоединенного к ней сопротивления. Добавочные полюса по продольной оси служат для улучшения коммутации в секциях, закорачиваемых продольными щетками. Подмагнй-чивающая поперечная обмотка П, поток которой направлен согласно с основным поперечным потоком, позволяет снизить ток по этой оси и ослабить чувствительность выходного напряжения к изменениям сопротивления щеточных контактов.




ЭМУ имеет две ступени усиления: первая 1уФ-Е -1

вторая Фд-Е-/-и. Общий коэффициент усиления мощности равен произведению его составляющих:

Uyly

Uyly

Udld E,I,

(3.15)

В установившемся режиме свойства ЭМУ описываются его основными статическими характеристиками. К их числу относятся характеристика холостого хода, внешние характеристики .и коэффициент усиления мощности. Характеристика холостого Jioдa усилителя показана на рис. 3.14, а.


Гун 0,51уп Гуп /,

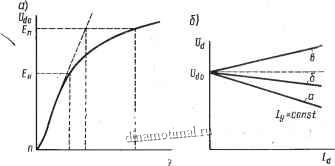

Рис. 3.14. Характеристики электромашинного усилителя; а) холостого хода; б) внешние

Влияние гистерезиса на выходное напряжение должно быть весьма малым. Наличие остаточной магнитной индукции вызывает остаточное напряжение при нулевом токе управления, которое может привести в ложное вращение исполнительный двигатель следящей системы. Явление гистерезиса и вызываемые им отрицательные последствия практически ослабляются применением статора шихтованной конструкции. Остаточное выходное напряжение равно около 5% от номинального напряжения. Более сильным средством, ослабляющим гистерезис и остаточное напряжение, является размагничивание ярма статора переменным током с помощью обмотки, размещенной на ярме между полюсами.

В режиме холостого хода в усилителе действуют следующие размагничивающие факторы: продольная н. с. коммутируемых секций, закорачиваемых накоротко поперечными щетками F кп. продольная составляющая н. с. якоря при сдвиге поперечных .щеток f щ , размагничивающая или намагничивающая в зави-



симости от направления смещения щеток. Результирующая н. с. в режиме холостого хода

F = F,-{F + FJ. (3.16)

Величина этой суммарной н. с. определяет значение э. д. с. холостого хода. В нормальных .условиях ЭМУ ненасыщен, точка его номинального напряжения находится на конце прямолинейного участка характеристики холостого хода. В условиях же форсировки возбуждения, иногда осуществляемого для ускорения протекания процессов, ЭМУ работает в области магнитного насыщения (см. рис. 3.14,а). Внешние характеристики ЭМУ Ud-(pild) при неизменном токе управления и скорости вращения приведены на рис. 3.14,6. Выходное напряжение выражается уравнением (3.14). В общем случае магнитный поток и э. д. с. Ed при нагрузке отличаются от их значений при холостом ходе вследствие неравенства продольной н. с. реакции якоря и встречной н. с. компенсационной обмотки Fad, Рк- Результирующая н. с. при нагрузке по продольной оси

F = Fa,-F, + F,. (3.17)

Здесь возможны три характерных случая: а) недокомпенсация

lt; Fad; б) полная компенсация Е = Е; в) перекомпенсация Fk gt; Fad- Этим случаям соответствуют зависимости й, 6 и б на рис. 3.14, б.

Таким образом, жесткость внешней характеристики зависит от степени компенсации. Она может регулироваться посредством изменения сопротивления, включенного параллельно компенсационной обмотке.

На практике ЭМУ работает обычно в условиях малой недо-компенсации (/к lt;ай), при которой выходное напряжение несколько снижается с возрастанием нагрузки. Перекомпенсация усилителя может вызвать самовозбуждение, нарушающее его нормальную работу.

Важнейшим показателем ЭМУ является его коэффициент усиления. Без учета падения напряжения

k,.- (3.18)

Подставляя (3.8) (3.13) в (3.18), получим:

clk ,lNnVd

Для заданных величин параметров коэффициент усиления пропорционален произведению квадрата скорости вращения якоря на отношение токов на выходе и входе. Формулу (3.19) можно представить в другом виде, если ввести новые параметры:
