тельной связи o.c = tg? gt;tga возникает релейный режим усилителя, т. е. скачкообразное изменение выходного тока при плавном изменении тока управления соответственно петле ААВВ. Ширина петли (/от-ср) возрастает с увеличением коэффициента ко. с- Коэффициент усиления в релейном режиме fy = jf = tg (90 + f) = - ctg If имеет отрицательное значение. Пользуясь обычной терминологией, ток управления /ер можно назвать током срабатывания, ток управления /q - током отпускания, а отношение токов k = = k- коэффициен-

том возврата. Если положительная обратная связь не сильная йо. с = tgP lt; tg laquo;, то ее характеристика ой при перемещении влево пересекает кривую аЬс лишь в одной какой-нибудь точке. В этом случае петля отсутствует, коэффициент усиления ky = ~-~ tg (90 - т) = ctg X положителен и релейный ре -

жим невозможен (см. рис. 3.19,6). Магнитное реле без смещения с отмеченной выше характеристикой аналогично обычнТзму реле с размыкающимся контактом. Реле с замыкающимся контактом может быть получено добавлением обмотки смещения. В этом случае ток срабатывания, при котором нагрузочный ток становится максимальным, больше тока отпускания, когда выходной ток падает.

Наиболее ценным качеством бесконтактных магнитных реле является их высокая надежность в работе, длительный срок службы при отсутствии ухода за ними, стабильность характеристик, сравнительно малые мощность и время срабатывания. Факторами, ограничивающими их применение, являются: сложность получения нескольких laquo;контактов raquo;, протекание тока в выходной цепи при /у lt;;/ср, повышенные габариты и пониженный к. п. д.

. sect; 3. 14. Усижтели на полупроводниковых триодах-транзисторах

Усилители на транзисторах с р-п-р переходами, работающие в рекиме переключения, широко используются в маломощных системах управления электроприводами.

На рис. 3.20, G изображена схема транзистора с коллектором К, общим эмиттером Э и базой Б, где указаны направления токов и напряжений, принятые за положительные. В зависимости от входного Сигнала и коллекторного тока транзистор



может находиться в трех различных состояниях: отсечки, насыщения н активном. В области отсечки транзистор закрыт, так как потенциал базы положителен, по отношению к эмиттеру и коллектору {Us lt;0, UKO) и мал эммитерный ток /э lt;0. коллекторный ток также незначителен и напряжение на нагрузке Uh, включенной в цепь Э - К, почти отсутствует; рабочая точка в области отсечки а показана на рис. 3.20,6.

Область насыщения отвечает открытому состоянию транзистора, когда потенциал базы отрицателен по отношению к эмиттеру и коллектору {Uy-Q, и / gt;0); здесь со-

противление транзистора мало и повышенный коллекторный

ток, равный /к = не изменяется с увеличением базового

тока, ввиду насыщения транзистора (рабочая точка Ь, рис. 3.20,.

В активной области, занимающей промежуточное положение между линиями OA и ОВ (см. рис. 3.20, б), потенциал эмиттера положителен, а коллектора отрицателен относительно потенциала базы (С/э gt;0, С/к lt;0 и Уэ gt;0); наличие значительного коллекторного тока и напряжения f/эк вызывает большие

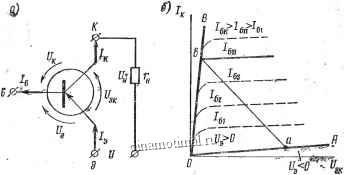

Рис. 3.20. Транзистор: а) схема; б) выходные характеристики (ое-линия нагрузки)

. потери мощности в транзисторе, однако вследствие малой продолжительности активного состояния в процессе переключения потери энергии в нем оказываются небольшими.

Как отмечалось в схемах управления, транзисторы работают в режиме переключения из закрытого в открытое состояния и обратно. Поскольку в этих состояниях потери мощности сравнительно малы, режим переключения позволяет значительно повысить мощность цепи нагрузки. С этой же целью желательно снизить до возможного минимума потери энергии в про-



raquo;: межуточной активной области путем сокращения ее продолжи-I тельности.

Управление током и напряжением нагрузки осуществляется одним из двух методов: фазовым и частотно-импульсным. Для уменьщения времени переключения управляющий сигнал должен быть крутым и достаточным по величине. Этот сигнал подается в виде импульса напряжения цепи база - эмиттер. Если [/э lt;:0, то транзистор открыт, падение напряжения в нем мало и напряжение на нагрузке близко напряжению питания.

. При С/э gt;0 транзистор закрыт, напряжение на нагрузке отсутствует, так как напряжение питания прикладывается в основном к цепи коллектор - эмиттер. При этом управляющее напряжение должно действовать все время, когда транзистор открыт. В случае смешанной активно-индуктивной нагрузки, содержащей э. д. с. самоиндукции, в процессе переключения возможны опасные перенапряжения на транзисторе. Это явление устраняется подгшючением неуправляемого диода параллельно нагрузке в схемах с выходом иа постоянном токе и параллельно транзистору в схемах с выходом на переменном токе. Если коллектор имеет положительный потенциал по отношению к эмиттеру, то закрытие диода возможно только, когда управляющее напряжение превосходит коллекторное. При несоблюдении этого условия транзистор остается открытым, что увеличивает потери энергии и может расстроить схему управления. Наличие диода, шунтирующего транзистор, исключает ж возможность указанного явления вследствие тоге, что потенци-Р ал коллектора не может превзойти прямого падения напряжения на диоде, которое ниже по величине запирающего напряжения. На базе транзисторов могут быть выполнены преобра-р зователи мощностью в несколько киловатт.

I

sect; 3. 15. Полупроводниковые управляемые вентили-тиристоры

В совершенствовании регулируемых электроприводов пере-менного и постоянного тока полупроводниковым управляемым вентилям-тиристорам принадлежит особо прогрессивная роль. , Тиристор изготавливается из кремния с четырьмя полупро-! gt; водниковыми зонами проводимости р-п-р-п и имеет три электрода: Л -анод, /С-катод и У -управляющий электрод (рис. 3.21,а). Если потенциал анода положителен, то вентиль й,. открывается при получении управляющим электродом положи-j! тельного импульса тока. Запирание, прибора происходит лишь в момент перехода через ноль потенциала анода. Семейство I вольтамперных характеристик для разных токов управления
