вое реле частоты 1РЧ, подключающее к напряжению катушку второго линейного контактора 2Л. Контакты последгьего шунтируют пусковой реостат и к статору подводится полное напряжение сети. Второе реле частоты приходит в действие, когда скорость ротора возрастает до (0,95-0,97)ni. Это реле присоединяет обмотку возбуждения двигателя к источнику постоянного тока, отсоединяя от нее добавочное сопротивление г. После этого ротор втягивается в синхронизм, переходя в рабочий режим. Способ автоматического управления пуском в функции частоты применяется в синхронных и асинхронных двигателях с фазным ротором средней и большой мощности.

sect; 6.3. Автоматизация торможения

Автоматизация торможения двигателей может быть выполнена на основе тех же способов, что и автоматизация пуска. На практике наибольшее распространение получили способы тор- можения в функции скорости (э. д. с, частоты) и времени.

Рассмотрим как автоматизируются основные виды торможения двигателей - электродинамическое и противовключение.

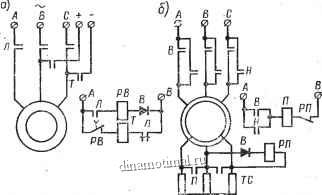

Рис. 6.6. Схемы торможения асинхронного двигателя: а) динамического; 6) противовключением

Автоматизация электродинамического торможения. Применительно к асинхронному двигателю вначале необходимо статор отключить от сети и присоединить к источнику постоянного тока с последующим его выключением в конце процесса торможения. На рис. 6.6, G показана схема управления упомянутыми операциями. При отключении двигателя от сети .тормозной контактор Т присоединяет статор к источнику постоянного тока. Катушка тормозного реле времени РВ. лишаясь питания, через заранее установленный промежуток времени отпустит якорь



и закроет н. з. контакты РВ в цепи катушки контактора Т. Последний в конце процесса отключает источник постоянного тока от статора*двигателя. В рабочем режиме двигателя контактор Л включен, его блок-контакт- в цепи катушки РВ замкнут, а в цепи Т разомкнут, источник постоянного тока отсоединен от статора. Рассмотренное управление осуществляется в функции времени, поскольку возбуждение постоянным током снимается со статора с заданной выдержкой времени.

При динамическом торможении двигателя постоянного тока его якорь, лишенный питания, замыкается на сопротивление, обмотка же возбуждения присоединена к источнику. В простейшей схеме управления имеется дополнительный н. з. блок-контакт линейного контактора Л и тормозное сопротивление ТС (рис. 6.7,а). Когда двигатель отключается контактором Л от источника, его н. 3. блок-контакт присоединяет сопротивление ТС


Рис. 6.7. Схемы динамического торможения двигателя параллельного возбуждения:

а) посредством блок-коитактов ли-иейного контактора; б) с помощью реле в зависимости от скорости

К якорю. Схема торможения в функции э. д. с. или скорости якоря изображена на рис. 6.7,6. В рабочем состоянии двигателя главный контакт Л замкнут, а контакт в цепи катушки Т разомкнут, тормозное сопротивление ТС выключено из цепи якоря. Торможение вступает в действие автоматически в момент отключения якоря от источника. В этом случае-срабатывает, контактор Т, приключая к якорю сопротивление ТС. Под действием тормозного момента скорость машины резко снижается и при некотором небольшом значении э. д. с. реле отпускает якорь, размыкая цепь катушки контактора Т. В этот момент тормозное сопротивление выключается из цепи якоря.

Автоматизация торможения противовключением. Для торможения противовключением асинхронного двигателя автоматизируются следующие операции:- переключение двух фаз статора, включение сопротивления в цепь ротора и его отсоединение



в конце тормозного режима.- Включение тормозного сопротивле-: ния обычно производится в зависимости от скорости. На рис. 6.6, б приведена одна из возможных схем рассматриваемого вида торможения с реле РП, включенного во вторичную цепь через полупроводниковый вентиль В и действующего в функции скорости вращения или э. д. с. ротора. В рабочем режиме двигателя контактор П шунтирует сопротивление ТС, так как замкнут блок-контакт реверсивного контактора В или Я и н. з. контакт реле РЯ. Реле РП в этом режиме не может сработать ввиду малого значения э. д. с. ротора, пропорциональной скольжению. В начале торможения выключается один, например В, и включается другой Я контактор. В течение малого интервала времени, когда оба блок-контакта В и Я будут разомкнуты, контактор П успеет отключиться, включив в цепь ротора тормозное сопротивление ТС. Срабатывание контактора Я вызывает изменение следования фаз и направления вращения магнитного поля на обратное. В этот момент реле РП сработает вследствие большой э. д. с. ротора. Под действием тормозного момента скорость двигателя резко снижается и при ее малом значении реле РП своими н. з. контактами включает катушку Я к напряжению сети, вследствие чего тормозное сопротивление ТС закорачивается и двигатель оказывается подготовленным к пуску в обратном направлении.

Автоматизация, обеспечивающая торможение двигателя в области конечных скоростей вращения (например, при спуске груза краном), основывается на тех же известных способах, ..но отличается своеобразием схемы и аппаратурой.

sect; 6. 4. Разомкнутые системы рравления электроприводами

Обычные нерегулируемые электроприводы имеют разомкнутую систему управления процессами пуска, остановки, реверсирования и торможения. Простейшие йз них рассмотрены выше.

Управление двухскоростным асинхронным двигателем (рис. 6.8). Схема содержит четыре контактора и кнопочную станцию. Чтобы запустить двигатель в одном из двух возможных направлениях, следует вначале нажатием на кнопку laquo;Пуск 1 raquo; соединить обмотку статора в треугольник, с большим числом полюсов или кнопкой laquo;Пуск 2 raquo; -в двойную звезду с меньшим в два раза числом полюсов. Нажатием на кнопку laquo;Вперед raquo; или laquo;Назад raquo; двигатель пускается в одном или другом направлении. Переключение двигателя с одной скорости на другую в процессе работы достигается .посредством кнопок laquo;Пуск 1 raquo; или laquo;Пуск 2 raquo;. Наличие двойной электрической блокировки (блок-контактами контакторов и двухцепными кнопками) надежно
