Соответствующей кнопкой двигатель постоянного тока пускается в ход. Промежуточные реле 1РП включает контактор 2JT и катущку напряжения реле управления полем РУЯ (вторая токовая катушка этого реле включена встречно). Генератор возбуждается и двигатель разгоняется с интенсивностью, зависящей от положения ползунка реостата РВГ. Последнее определяет также величину установившейся скорости вращения двигателя.

Для остановки двигателя нажимается кнопка laquo;Стоп raquo;. При этом осуществляется рекуперативное торможение: реле РУП


стоп -ПУСК [-i/PflLJ РОП РМ !

пРУП

Рис. 6.11. Управление электроприводом по систе- .

. ме генератор - двигатель

размыкает свои контакты, снижается магнитный поток и э. д. с генератора, при этом изменяется направление тока в цепи якоря на обратное, машина Г переходит в двигательный, а машины Д и АД - в генераторный режим. Двигатель затормаживается. Когда напряжение в цепи якорей упадет до определенной величины, якорь, реле 2РП отпадает, лишая контактор 2Л питания что приводит к отключению обмотки возбуждения от источника постоянного тока и присоединению ее к цепи якоря генератора . Магнитный поток генератора при этом продолжает резко убывать, вызывая полную остановку двигателя. Система защищена: тепловыми реле от перегрузки приводного двигателя переменного тока, максимальными реле - от недопустимых токов в цепи якорей и от потери или чрезмерного ослабления возбуждения двигателя постоянного тока..

22а-



sect; 6. 5. Общие сведения б замкнутых системах управления электроприводами

Качество электропривода в большой мере зависит от системы его управления. Как уже отмечалось, современные регулируемые электроприводы управляются преимущественно по замкнутому принципу. Замкнутые схемы приводов образуются посредством разных обратных связей с использованием тех или иных усилителей. Назначение обратных связей состоит в том, чтобы автоматически поддерживать определенное соотношение между входной и выходной величинами при наличии возмущающих воздействий (например, изменении нагрузки).

Применение обратных связей в электроприводах позволяет значительно расширить диапазон регулирования скорости, повысить жесткость механических характеристик, улучшить качество переходных процессов и устойчивость работы.

Имеются разного рода обратные связи, как по выполняемым функциям, так и по способу исполнения. По разным признакам различают следующие типы обратных связей. В зависимости от физической величины, передаваемой На вход,- обратные связи по скорости, положению, току, напряжению, вращающему моменту. По относительному знаку передаваемой величины - положительные и отрицательные.

В зависимости от области, в которой проявляется обратная связь,- жесткая, действующая в установившемся и в переходном режимах; гибкая - только в переходных режимах; с отсечкой - работающая, когДа переменная отклоняется от заданного значения.

По устройству обратные связи подразделяются на: параметрические (статические электрические цепи) и электромеханические (тахогенераторы), пассивные, без собственных источников энергии, й активные с источниками энергии.

Рассмотрим в качестве примеров некоторые схемы обратных связей.

Выполнение обратных связей по току и напряжению в двигателях постоянного и переменного тока показано на рис. 6.12, а, б. Обратная связь по току нагрузки или вращающему моменту может вводиться также посредством тензометрического датчика. Токовая обратная связь с отсечкой (рис. 6.13, а) действует при условии



т. е..при перегрузке двигателя, когда ток якоря превосходит величину

где - напрямсение, задаваемое потенциометром; - сопротивление шунта в цепи якоря.

0 ф/ Ту

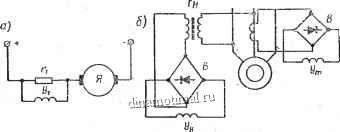

Рис. 6.12. Обратные связи:

а) по току в двигателе постоявного тока; б) .п-о току и напряжению

в двигателе перемейного тока i

Гибкая обратная связь, приведенная на рис. 6.13,6, относится к ЭМУ, стабилизирующая обмотка которого включена к выходному напряжению через конденсатор. В этой обмотке протекает ток лишь в переходном режиме, величина которого почти пропорциональна скорости изменения во времени выходного напряжения ЭМУ.

Электромеханическое исполнение обратной связи по скорости в виде тахогенератора и параметрические, выполненные как мостиковые электрические цепи переменного и постоянного


Рис. 6.13. Обратные связи; а) токовая с отсечкой; б) гибкая

15 386
