sect; 6, 7. Регулируемые приводы постоянного тока по системе Г-Д с обратными связями.

Система Г-Д постоянного тока пока широко используется в регулируемых приводах, несмотря на ее повышенную (примерно трехкратную) установленную мощность, низкий к. п. д. и значительную инерционность, так как дает возможность плавно регулировать скорость в больших пределах (до 2000-: 1), получать жесткие механические характеристики, имея сравнительно простую схему и аппаратуру управления. В приводах малой и средней мощности в качестве возбудителя с успехом применяются магнитные усилители, а в мощных роль возбудителей выполняют ЭМУ. Последние могут служить также и генераторами в системах Г-Д небольшой мощности.

Расширение диапазона регулирования и высокая стабилизация скорости на каждой ступени достигается путем обратного воздействия по основному возмущению - току нагрузки или вращающему моменту, а также по регулируемой велич1П1е - скорости двигателя.

Система ЭМУ-Дс обратными связями по скорости и току. Эта система, как уже отмечалось, часто используется в регулируемых установках небольшой мощности. Схема такого привода с электромашинным управлением приведена на рис. 6.18. В ней

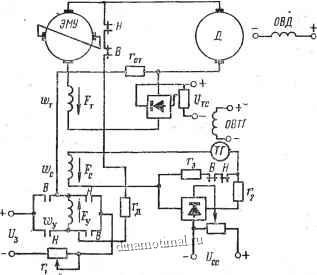

Рис. 6.18. Система ЭМУ-Д с обратными связями по то-. ку с отсечко11 и по скорости с задержкой



имеются токовая и скоростная отрицательные обратные связи, работающие с отсечкой. Токовая отрицательная обратная связь начинает действовать с задержкой, когда ток якоря превышает допустимый /. Благодаря этому ограничивается величина тока короткого замыкания. В рабочей зоне эта токовая отрицательная связь бездействует, не оказывая влияния на жесткость меха-нических характеристик двигателя. Необходимая величина этой жесткости создается скоростной отрицательной обратной связью, проявляющейся в рабочей области машины. По достижении током якоря некоторой заданной величины / скоростная связь прекращает свое действие.

В схеме предусматривается реверсивный контактор, контакты которого обозначены В и Н. При вращении двигателя в прямом или обратном направлениях замкнуты нормально открытые и разомкнуты нормально закрытые контакты В или Я.

Когда двигатель неподвижен, в режиме короткого замыкания контактор отключается, обратная скоростная связь шунтируется сопротивлением Гз и прекращает свое действие. В этом случае обмотка управления Wy приключается к якорю через добавочное сопротивление Гд, по величине большее критического во избежание самовозбуждения ЭМУ. Таким способом происходит гашение поля ЭМУ и устраняется возможность вращения двигателя с ползучей скоростью.

В режиме короткого замыкания двигателя результирующая н. с. ЭМУ

FK = Fy-Fx., lt;. - (6.12)

Здесь Fy - н. с. обмотки управления Wy-,

Ft.k - h.c. обмотки токовой обратной связи Wj. Э. д. с. якоря усилителя при коротком замыкании

Ек = с, (Fy-F.K). (6.13)

Эта же э. д. с.

/?к = /к (я + о..), . - (6.14)

где (Гя -1- Го. т) - полное сопротивление цепи якорей.

Намагничивающая сила обмотки управления учитывает фор-сировку возбуждения

Fy = Fo,

где а - коэффициент форсировки возбун lt;дения; - номинальная н. с. усилителя. На основе уравнений напряжений контуров можно найти значения параметров схемы.



Намагничивающая сила обмотки токовой обратной связи зависит от разности тока короткого замыкания и тока отсечки / и параметров контура:

Ft.k=--, (6.15)

где и - число витков и сопротивление токовой обмотки;

Р = (1+5), o = -f. . .

Подстановка выражений для Fy и /т. к в (6.13) и (6.14) и приравнивание последних между собой дает формулу, определяющую величину сопротивления шунта токовой обратной связи:

Го..= -. (6.16)

(4-/) + /к

С учетом форсировки добавочное сопротивление, которое необходимо включить в цепь обмотки управления,

гг-= sect;Щ-Гу, (6.17)

где Гу - сопротивление обмотки управления;

. f/з - задающее напряжение цепи управления.

Исходя из пропорциональности э. д. с. тахогенератора и двигателя, полное сопротивление цепи скоростной обратной связи

гЩ: (6.18)

Здесь 7 = - отношение приведенного напряжения, снимаемого с потенциометра, к напряжению холостого хода ЭМУ;

а = - коэффициент форсировки возбуждения.

Система Г-Д с магнитными усилителями и обратными связями. В настоящее время обратные связи могут успешно выполняться с помощью магнитных усилителей, обладающих известными ценными свойствами.

На рис. 6.19 приведена система Г-Д с двумя магнитными усилителями: 1) МУВ, управляющим возбуждением генератора и имеющим две обмотки обратной связи У1 и У.2; 2) МУТ, выходное напряжение которого пропорционально току нагрузки. Обмотка управления У1 служит для создания скоростной обратной связи. Ток в ней пропорционален разности задающего напряжения f/si и э. д. с. якоря двигателя **

и, = и,1-Е,. (6.1 9
