Здесь э. д. с. якоря, пропорциональная его скорости вращения.

(6.20)

Скоростная обратная связь стабилизирует скорость двигателя на каждой ступени в процессе изменения его нагрузки. Например, усиление нагрузки вызывает некоторое снижение скорости и э. д. с. якоря двигателя, увеличение напряжения Uj и н. с. Fi обмотки управления Уь При этом повышается насыщение усилителя и его выходное напряжение, а вместе с ним ток возбуждения и э. д. с. генератора, что увеличивает скорость двигателя до значения, весьма близкого исходному.

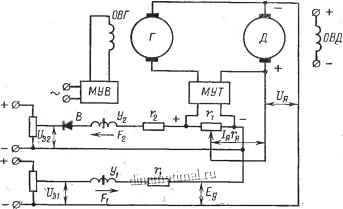

Рис. 6.19. Система Г-Д с магнитными усилителями и обратными связями по скорости и току

Обмотка управления Уг обеспечивает токовую обратную связь с отсечкой. Когда ток в якоре достигает величины, при которой падение напряжения U. на сопротивлении Гт превышает задающее напряжение f/32 , в цепи обмотки управления протекает ток. Это происходит вследствие односторонней проводимости выпрямителя В, включенного в эту цепь.

Напряжение во втором контуре

(6.21)

Н. с. F2, пропорциональная этому напряжению, снижает результирующую н.- с. усилителя и ток возбуждения генератора. Таким образом, происходит снижение напряжения генератора и ограничение нагрузочного тока в системе двух машин.



sect; 6. 8, Регулируемый электропривод

с магнитным усилителем

в цепи возбуждения

и обратной связью по скорости

Усовершенствованные двпгатели постоянного тока новой серии позволяют регулировать скорость вращения примерно в отношении 5:1 изменением магнитного потока. Стабилизацию скорости при колебаниях нагрузки на валу можно осуществить введением жесткой отрицательной обратной связи по скорости

или э. д. с. якоря двига- v.. теля. Управление цепью

? ? возбуждения может иметь

р несколько разновидностей. Для двигателей небольшой мощности схема, приведенная на рис. 6.20, дает хорошие результаты. Выпрямленный ток усилителя /и создает падение напряжения на сопротивлении Гд, последовательно включенном с обмоткой возбуждения и направленном встречно напряжению Ug-

Если ток в цепи управления У усилителя возрастает, что имеет место при сниженип скорости и э. д. с. тахогенератора (рост нагрузки), то выходное напряжение усилителя f/ повышается, ток возбуждения /в н магнитный поток Ф снижаются, а скорость двигателя восстанавливается почти до прежнего зна-. чения. Выходной ток усилителя / не будет протекать в цепи при условии, когда выпрямленное напряжение холостого хода усилителя меньше падения напряжения на сопротивлении Лд, вызванного током возбуждения двигателя:- (Ум. о -в. н , так как в этом случае цепь заперта выпрямителем Bi. Если же Uk. о gt; gt;4. Гд, то ток возбуждения с увеличением нагрузки может снизиться до весьма малого значения, при котором двигатель достигнет недопустимо большой скорости вращения. B связи


Рнс. 6.20. Схема привода с магнитными усилителями в цепи возбуждения



с этим наибольшее напряжение насыщения усилителя должно быть ограниченным по величине.

Для цепей возбуждения схемы, изображенной на рис. 6.20,

/д=/в + /м.

По ним находятся выражения для токов:

/ = [ЛГв + г,)-ад:/?2; /в= [в(г + Гд)-ад:/?2;

/д = [вг + ад:/?,

(6.22)

(6.23)

сопротивле-

Зависимости этих токов от напряжения усилителя изображены на рис. 6.21.

Важное значение имеет величина добавочного ния Гд. Его оптимальное значение можно определить исходя из минимума мощности MV.

Введем обозначения:

-/в. мин : /в. н

и А;, = Гд :Гв.

Если известен диапазон регулирования, то /в. мин находится по кривой намагничивания машины.

На основе предыдущих соотношений номинальный ток усилителя,

отвечающий минимальной скорости двигателя, J J (1-ЬМ(1-г)

м. н - в. Н ,

Номинальное выходное напряжение усилителя

Uu. н = /дГд = (/м. + /в. шш) Гд = /в. н Гв (1 +kr~ ki).


Рис. 6.21. Зависимости токов от напряжения

(6.24)

(6.25)
