Естественная механическая характеристика двигателя имеет четыре характерные точки, координаты которых определяются каталожными данными:

I) п = п, М = 0; 2) п = п, М = М ;

3) п = п, М = М; 4) я = О, М = М.

Заданными величинами являются: синхронная скорость

= об/мин, номинальная скорость вращения п , об/мин,

номинальная мощность Р , по которой находится номинальный момент (дж)

Кратность максимального момента = : и кратность пускового момента М:также известны.

Критическая скорость и = (1 - s ) laquo;1 определяется критическим скольжением

- Sh [К + (К - 1) в] plusmn; VIK + - 1 ) ] - 1}

Эта формула получена из (2.8) для случая номинальной на-грузки. Здесь е = *

В двигателях большой мощности величина еО и выражение будет иметь более простой вид

Sm = sAK plusmn;V gt;m-.\]. (2.9)

В (2.9) при расчетах перед корнем следует брать знак плюс.

Искусственные механические характеристики асинхронной машины можно рассчитать по (2.2) - (2.7) и соответствукщим значениям напряжения, частоты, параметров и скольжения. На рис. 2.4 показаны такие характеристики для различных значений напряжения и параметров. Они наглядно иллюстрируют различное влияние напряжения статора и параметров цепи статора и ротора на величины максимального момента и критического скольжения.

Напряжение влияет иа величину вращающего момента (пропорционален квадрату напряжения) и не изменяет критическое скольжение. С увеличением активного сопротивления ротора критическое скольжение и пусковой момент возрастают, а максимальный момент не меняется. Увеличение индуктивных сопротивлений цепей статора и ротора, а также активного сопротивления цепи статора уменьшает максимальный и пусковой моменты, а также критическое скольжение.

Рассмотрим характеристики асинхронной машины в тормозных режимах.

Рекуперативное торможение. Электрическая машина, подключенная к сети, достигает под действием механизма сверх-синхроиной скорости и переводится в генераторный режим

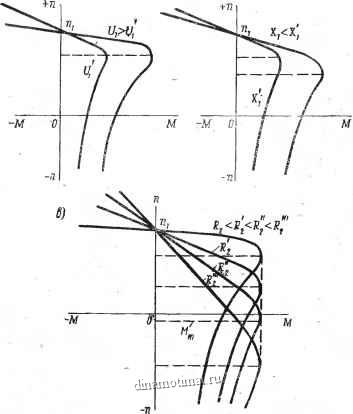

Рис. 2.4. Искусственные механические характеристики асинхронной машины при различных величинах:

а) напряжения статора; 6) индуктивного сопротивления в цепи статора; в) активного сопротивления в цепи ротора

С возвращением (рекуперацией) активной мощности в сеть. Этот вид торможения, отличающийся энергетической эффективностью, возможен лишь при повышенных (сверхсинхронных) скоростях вращения ротора (рис. 2.5,а и а).

в двух- и многоскоростных двигателях такое торможение-легко достигается при переключениях обмотки статора с меньшего числа пар полюсов на большее в соответствующем интервале скоростей.

- Невозможность рекуперативного торможения на иижесии-хронных скоростях ограничивает области его применения. Этот способ торможения используется в подъемно-транспортных установках при спусках тяжелых грузов, при испытаниях двигателей внутреннего сгорания и др.

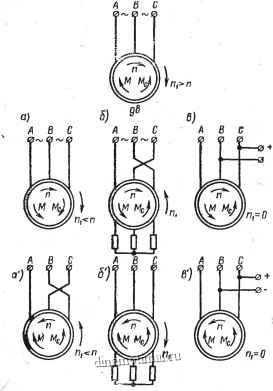

Рис. 2.5. Схемы и направления моментов в- двигательном и тормозном режимах асин- хронной машины

Торможение противовключением. Торможение протекает при вращении ротора в направлении, противоположном вращению

. магнитного поля, со скольжением s gt;---l. Оно достигается посредством переключения двух линейных проводов цепи стаг

ITopa при необходимости снижения скорости ротора до нуля
