л,а-бнгп

Лг-бнгп

+ gt;- щ зоов

- gt;-

+300

-Uh 6.36

gt;-

- gt;-

Янод Экр. сетка lt;

+300

экр. сетка Л

Янод

Лэ-бпт

0.250

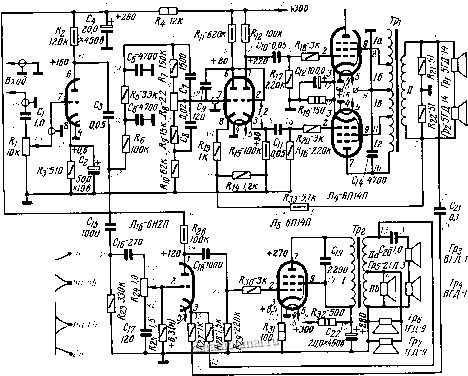

Рис 62. Двухканальный усилитель - принципиальная схема.

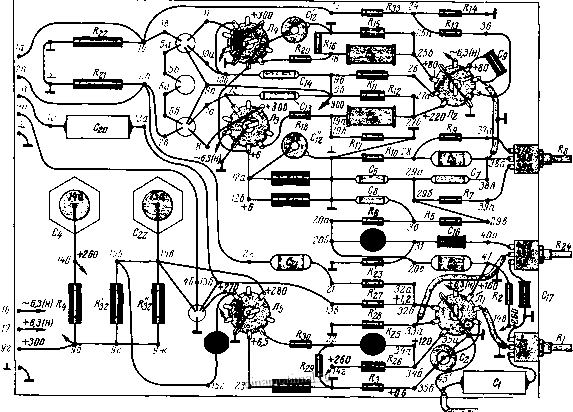

Рис 63. Двухканальный усилитель - монтажная схема.

ЗкШалептпые обозначения цветных надписей на рис. 65

\-зго\-Красный (режимы)

(js. -Зеленый (монтажные точки)

А-Желтый (дыдоды транс- 3Z форматора) кКгз

шзго

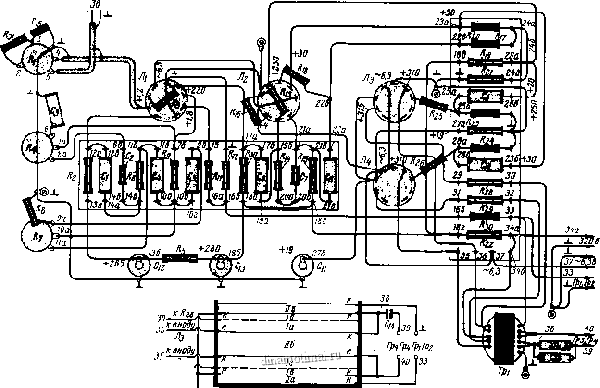

Рис. 64. Двухтактный усилитель - монтажная схема.

reg;ьив

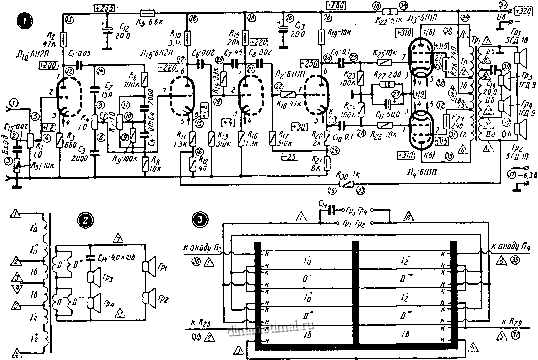

Рис. 65. Двухтактный усилитель-принципиальная схема.

длинноволновую либо средневолновую катушку (в зависимости от того, на какой волне работает местная радиостанция) от любого фабричного приемника. Можно намотать катушку самому на картонном каркасе, например на охотничьей гильзе. Для длинных волн нужно намотать 300 витков, для средних - 90 витков провода диаметром 0,12-0,15 мм. Настройку контура производят подбором числа витков Li и емкости Сг, а окончательную подстройку - конденсатором Сз. Если в контуре имеется сердечник, то можно обойтись и без подстроечного конденсатора. Чтобы хоть приближенно можно было судить о необходимой емкости Сг, удобно вместо него временно подключить обычный конденсатор переменной емкости. После того как вы добьетесь резонанса, по положению ротора (подвижные пластины) можно будет ориентировочно определить необходимую емкость конденсатора Сг. Напоминаем, что увеличение емкости, так же, как и увеличение индуктивности, снижает резонансную частоту контура (удлиняет волну).

При недостаточно сильном сигнале местной станции можно собрать приемник с усилителем высокой частоты (рис.

Рис. 66. Для оценки усилителя важно сопоставить выходную мощность и соответствующий ей коэффициент нелинейных искажений; при пониженной мощности нелинейные искажения уменьшаются.

Рис. 67. Радиоузел предсгавляет собой обычный усилитель низкой частоты с необычными входнызии и выходными цепями; ко входу могут подключаться различные источники сигнала (микрофон, звукосниматель, приемник, трансляционная линия, магнитофон), а к выходу - различные потребители (группы абонентских громкоговорителей, мощные рупорные громкоговорители, звуковые колонки).

68, 9, б). Улучшение избирательности и чувствительности такого приемника легко получить с помощью положительной обратной связи. Катушка обратной связи содержит 5- 25 витков любого про вода и расположена рядом с контурной катушкой. При налаживании следует менять местами концы катушки L2 и подбирать величину сопротивления з, добиваясь наибольшей громкости и устойчивой работы каскада. Для повышения устой-чивости наряду с положительной обратной связью введена егде и отрицательная за счет сопротивления /?4-

Уделив внимание входным цепям радиоузла, посмотрим теперь, каковы особеиности его выходных цепей.

Очень часто выходной каскад усилителя радиоузла работает на два вида нагрузки: на линию, к которой подключены абонентские гром коговорители, и на линию, к которой
