KD3(p. усиления 50

Я 50 38

Ш}\1сг

. -и. ЗВ у L


reg;

reg;

1 I

СеткаЛ

Свхг Катод

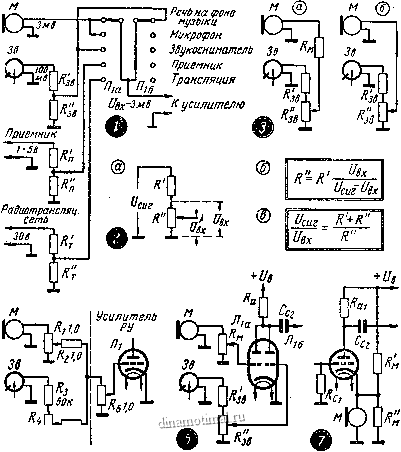

Рт. 68. Входные и выходные цепи радиоузлов.


кР!/


reg; 1

0,1-1в


50-100К

I п ш этаж этаж этаж

ШонвнШская линия Ограничительная коробка

Короткое запекание Тр-й Пгр


Линия reg;

Кгр50к ]

Л Jl all

Розетка

Тр-Я Hip

\\W0K )f,n 77,

C,ofti

500k\ Л6ESC

(zoo-zsoe)

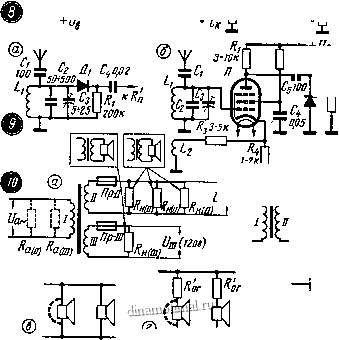

Рис. 68. Продолжение.




подключен мощный рупорный громковоритель или звуковая колонка (рис. 68, 10, а). В связи с этим в выходном трансформаторе имеются, как минимум, две вторичные обмотки, которые дают два разных по величине напряжения: 30 в (для некоторых типов абонентских громкоговорителей 15 в), и 120 в (240 в). Если рупорный громкоговоритель предполагается установить на небольщом расстоянии, скажем, не более 10-15 м, - то его можно питать напряжением 30 в и, таким образом, ограничиться выходным трансформатором с одной обмоткой.

Все абонентские громкоговорители подключаются к линии параллельно, подобно тому, как подключаются потребители (лампочки, плитки, холодильники и т. п.) к электросети. При таком подключении каждый из потребителей может стать источником аварии на всей линии. Стоит, например, произойти короткому замыканию в одном из громкоговорителей, как сразу же замолчат все его laquo;коллеги raquo;, так как вся линия окажется замкнутой накоротко. Чтобы предотвратить такую неприятность, в электросетях щироко пользуются плавкими предохранителями. Как только произойдет короткое замыкание (в патроне лампочки или в проводе утюга), немедленно сгорит предохранитель на щитке электросчетчика или даже в одной из щтепсельных розеток, и поврежденный (коротко-замкнутый) участок отключится от общей линии.

В радиотрансляционных сетях предохранители применяют только для больщих групп громкоговорителей или для сравнительно мощных потребителей (рупор). Отдельные абонентские громкоговорители снабжают ограничительными сопротивлениями (рис. 68, 10, г, д). В этом случае при коротком замыкании в цепи самого громкоговорителя линия уже не будет замкнута, так как между ее проводами окажутся включенными ограничительные сопротивления. Внутри помещения провода абонентской линии прокладывают на большой высоте (под потолком) и непосредственно возле проводов линии устанавливают коробочку с ограничительными сопротивлениями. Обычно в каждый провод включают сопротивление Ror около 70 ом. На линиях школьного радиоузла в виде исключения ограничитель можно и не ставить, рассчитывая на то, что все радиоточки расположены поблизости и любое повреждение можно сравнительно быстро найти и устранить. Правда, по laquo;закону бутерброда raquo; (бутерброд падает на пол всегда маслом вниз!) повреждение может произойти во время самой интересной, самой важной передачи. И вот тут-то вы пожалеете о том, что в свое время поленились поставить ограничительные коробки.

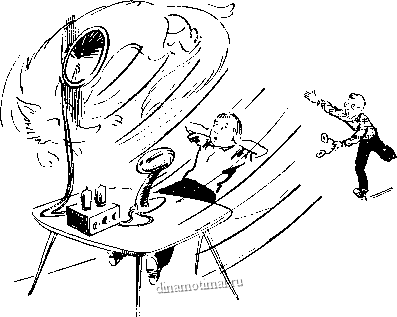

Рис. 69. Звуковые волны, попадая из громкоговорителя в микрофон, создают акустическую обратную связь - связь выходных цепей усилителя с входными через воздушную среду. При сильной акустической связи возникает самовозбуждение звуковоспроизводящей системы.

Весьма удобно, когда абонентские громкоговорители разбиты на сравнительно небольшие группы. Так, например, целесообразно сгруппировать громкоговорители, расположенные на одном этаже школьного здания (рис. 68, /О, б). Это позволит в случае необходимости целиком отключать ту или иную группу. Кроме того, конечно, в каждом громкоговорителе должны быть предусмотрены возможность отключения от линии (штепсельная розетка) и регулировка громкости (рис. 68, ). Вместо обычной штепсельной розетки можно применить простейший выключатель, вмонтированный в корпус громкоговорителя. Некоторые типы регуляторов громкости одновременно являются и выключателями (рис. 68, , а).

Работу усилителя проще всего контролировать с помощью обычного громкоговорителя, установленного в помещении радиоузла. Если в выходном трансформаторе имеется низковольтная обмотка, то непосредственно к ней можно подключить звуковую катушку громкоговорителя. Можно использо-



вать и трансляционный громкоговоритель с выходным трансформатором, подключив его к общей абонентской линии.

Когда ведется передача с микрофона и он установлен в самом помещении радиоузла, то пользоваться контрольным громкоговорителем уже нельзя (рис. 69). Созданные им мощные звуковые колебания попадут в микрофон и, усиливщись, вновь пойдут на громкоговоритель. Так возникнет обратная связь громкоговоритель - микрофон. На какой-то частоте эта связь наверняка окажется положительной, и вся система возбудится (проще говоря, laquo;завоет raquo;) - радиоузел превратится в генератор. Вот почему при работе с микрофонами контроль следует вести только с помощью головных телефонов-наушников.

Очень удобно контролировать работу радиоузла с помощью какого-либо оптического индикатора. Это может быть стрелочный прибор, например миллиамперметр постоянного тока с выпрямителем (рис. 68, 12, а) из любых полупроводниковых диодов. Такой индикатор можно подключить ко вторичной, а через конденсатор и к первичной обмотке выходного трансформатора. При этом сопротивление Ro подбирается с таким расчетом, чтобы при нормальной громкости стрелка совершала колебания на среднем участке шкалы. Чтобы ослабить рывки стрелки, можно зашунтировать прибор конденсатором емкостью в несколько десятков тысяч пи-кофарад.

Другой простейший индикатор - неоновая лампочка (рис. 68, 12, б). Она загорается лишь после того, как напряжение превысит некоторый порог зажигания. Для распространенных неоновых лампочек этот порог составляет 60-80 в, и поэтому лампочку нужно подключать только к той обмотке, где действует достаточно большое напряжение. Если в выходном трансформаторе нет высоковольтной обмотки для рупорного громкоговорителя, то лампочку-индикатор можно подключить непосредственно к аноду выходной лампы. При небольшом напряжении (тихий звук) лампочка не загорается, а непрерывно вспыхивает и меняет яркость в такт с изменением выходного сигнала. Характер свечения устанавливают подбором сопротивлений делителя RiR.

Можно собрать индикатор выходного сигнала с laquo;глазком raquo; - лампой 6Е5С или 6Е1П (рис. 68,/2, в). Питается лампа от выпрямителя самого радиоузла, и на ее сетку подается предварительно выпрямленный низкочастотный сигнал. Сопротивления делителя подбирают с таким расчетом, чтобы теневой сектор почти полностью закрывался при номинальном напряжении на выходе радиоузла. Несколько уменьшив Rz и

Сз, можно добиться того, что во время передачи ширина теневого сектора будет непрерывно меняться в такт с изменением уровня выходного сигнала.

Расчет выходного трансформатора для радиоузла производится так же, как и расчет обычного выходного трансформатора, к которому подключаются два разных громкоговорителя (рис. 74). Роль одного из них будет играть рупор или звуковая колонка, роль другого - все абонентские громкоговорители.

Общее сопротивление абонентской цени вычисляют, исходя из того, что сопротивление каждого громкоговорителя равно 8 ком. Строго говоря (рис. 30, 8, г), это сопротивление составляет 9 ком (напряжение 30 в, мощность 0,1 вт), но мы считаем, что нагрузка несколько больше, и таким образом учитываем потери. Если применяются громкоговорители мощностью 0,25 вт, то сопротивление каждого из них составляет 3 ком. Нетрудно подсчитать сопротивление и для линейного напряжения 15 в. Чтобы подсчитать входное сопротивление всей линии, а именно оно и служит нагрузкой выходного каскада, нужно сопротивление одного громкоговорителя разделить на общее их число. Это обычный прием для вычисления общего сопротивления одинаковых элементов, соединенных параллельно. Так, например, 20 громкоговорителей мощностью 0,1 вт (сопротивление 8 ком) следует рассматривать как нагрузку с сопротивлением 400 ом, потребляющую мощность немногим более 2 вт.

Сопротивление десятиваттного рупорного громкоговорителя при напряжении 240 в составляет 5,8 ком, при напряжении 120 в- 1,45 ком и, наконец, при 30 в - 90 ом.

В случае когда к радиоузлу подключаются и рупор, и абонентские громкоговорители, выходной трансформатор удобно рассчитывать следующим упрощенным способом.

Сначала нужно проверить, хватит ли мощности усилителя на то, чтобы laquo;прокормить raquo; всех своих потребителей. При нехватке выходной мощности громкоговорители будут работать тише, чем в нормальных условиях. Избыток мощности также нежелателен, так как в этом случае сопротивление анодной нагрузки будет отличаться от оптимального, и в результате несколько повысятся искажения.

Проверив мощность, можно подсчитать примерную величину номинального переменного напряжения Ui на первичной обмотке выходного трансформатора.

Для однотактной схемы оно составляет 60% от постоянного [Ui 0,6t/ao), а для двухтактной схемы на 20% больше постоянного {Ui~\,2U3u). Откуда взялись эти цифры?
