утечки конденсаторов фильтра выпрямителя или конденсаторов развязывающих фильтров, а также из-за замыкания какой-либо laquo;плюсовой raquo; цепи на корпус.

Проверив цепи питания и еще раз (как говорится, на дорогу!) взглянув на монтаж, попробуйте включить усилитель в сеть. Первые несколько минут внимательно следите за тем, как он себя ведет: достаточно ли ярко светятся катоды всех ламп, не почернело ли какое-нибудь сопротивление, не пахнет ли горелым... Если сразу же после включения появляются тревожные симптомы, то нужно немедленно выключить усилитель и не включать его до тех пор, пока не будет найдено повреждение или ошибка в монтаже. То же самое нужно сделать, если после включения систематически перегорает предохранитель,-это говорит о том, что усилитель потребляет слишком большую мощность, по-видимому, из-за короткого замыкания в какой-либо цепи.

Но предположим, что включение усилителя прошло благополучно и можно попробовать, laquo;дышит raquo; ли он. Для этого при введенном регуляторе громкости достаточно прикоснуться отверткой, проводом или просто пальцем к входному гнезду, к верхнему лепестку самого регулятора, - словом, к любому участку сеточной цепи первой лампы (рис. 79, г). При этом, если усилитель laquo;жив raquo;, вы услышите сильный фон. Это laquo;подает голос raquo; слабый электрический сигнал - напряжение, наведенное сетью переменного тока на отвертке, проводе или на вашей руке и прошедшее по всему усилительному тракту.

Но может случиться и так, что вам не понадобится проверять работоспособность усилителя - он сам заявит о себе, начав laquo;реветь raquo; сразу же после включения. Это может произойти в результате самовозбуждения, потому что существуют не предусмотренные, так называемые паразитные обратные связи, охватывающие один или несколько каскадов. На каких-то частотах паразитная обратная связь оказывается положительной, с выхода на вход каскада (или группы каскадов) сигнал поступает в фазе, и усилитель превращается в генератор (рис. 43). Кстати говоря, вполне вероятной причиной самовозбуждения может быть неправильное включение обмотки выходного трансформатора, с которой снимается напряжение отрицательной обратной связи. Может случиться, что после переключения выводов этой обмотки (рис. 39, /) самовозбуждение сразу исчезнет. Это значит, что обратная связь была положительной и лишь после переключения выводов стала отрицательной.

Поиск и устранение конкретных причин самовозбуждения - дело нелегкое. Прежде всего стоит проверить, не свя-

заны ли каскады через цепи питания. Для этого можно увеличить емкость фильтра выпрямителя Сф2 либо подать питание на первые каскады через дополнительный фильтр Я*фС*ф-Кроме того, целесообразно проверить и другие развязывающие элементы, например конденсаторы, соединяющие экранные сетки с корпусом. Иногда можно устранить самовозбуждение, несколько снизив усиление одного из предварительных каскадов. Для этого можно увеличить гасящее сопротивление (понизить напряжение на экранной сетке) либо уменьшить сопротивление анодной нагрузки. Среди других эффективных мер нужно назвать включение антипаразитного сопротивления в цепь сетки выходного каскада {Ra), некоторое увеличение емкости, шунтирующей первичную обмотку выходного трансформатора; введение дополнительных цепей отрицательной обратной связи в первых каскадах: Ro.c Со.с либо отключение Ск (рис. 79, и). И конечно, очень важно при поиске и устранении причин самовозбуждения обращать самое серьезное внимание на монтаж, на возможность паразитных связей между анодными и сеточными цепями ламп. Часто бывает так, что причиной самовозбуждения оказывается какой-нибудь неудачно расположенный или лишний, болтающийся laquo;без дела raquo; проводник, незаземленный экран, плохая пайка в цепи развязывающих фильтров, слишком близкое соседство деталей и особенно проводов сеточных и анодных цепей.

В ряде случаев самовозбуждение усилителя происходит не на звуковых (слышимых) частотах, а на ультразвуковых, вплоть до нескольких тысяч мегагерц. Не нужно думать, что неслышимое самовозбуждение не приносит вреда - оно резко меняет режимы ламп и приводит к сильнейшим искажениям звукового сигнала. Обнаружить сверхзвуковую генерацию можно с помощью осциллографа или милливольтметра, включенного на выход усилителя (милливольтметр - прибор, снабженный ламповым либо транзисторным усилителем и измеряющий благодаря этому очень малые переменные напряжения).

Можно обнаружить самовозбуждение и с помощью вольтметра постоянного напряжения. Его подключают к аноду или к цепи автоматического смещения (рис. 79, ж, и), а затем замыкают на землю управляющую сетку через конденсатор емкостью в несколько тысяч пикофарад. Если при этом показания вольтметра меняются, значит, каскад работает с самовозбуждением - замыкание сетки снимает с нее переменное напряжение, а это, в свою очередь, приводит к изменению режима лампы.

Другое неприятное явление, с которым можно столкнуться



сразу же после включения усилителя, - сильный фон переменного тока. В этом случае опять-таки нужно вооружиться терпением и найти источник неприятностей. Иногда эту операцию облегчают, поочередно вытаскивая лампы, начиная с первой. В остальном же руководство к поискам выглядит просто: ищите незаземленные экраны и сердечники трансформаторов, корпусы металлических ламп, переменных сопротивлений, ищите неэкранированные провода с низким уровнем сигнала, сеточные цепи, слишком близко расположенные к проводам сетевого тока (например, к накальным), проверяйте фильтр выпрямителя.

Наряду с такими шумными неприятностями, как самовозбуждение и фон при предварительной проверке усилителя вас может ожидать сюрприз совсем другого рода - мертвая ти-щина. Это значит, что сигнал не проходит со входа на выход и в усилительном тракте где-то существует разрыв. Поиск его можно начать с проверки режимов ламп (рис. 79, д, е, ж, з, и) - ведь, если на анод или на нить накала не подается напряжение, лампа не усиливает, а значит, не передает сигнал со своего входа на выход. Затем обычно проверяют исправность цепей, начиная с самого конца - с выходного трансформатора и громкоговорителя. Чаще всего при этом обнаруживается какая-нибудь смешная ошибка, например не подключенный вывод сопротивления. Бывают, правда, и весьма каверзные повреждения, например, такие, как обрыв вывода переходного конденсатора Ссг-

Но вот наконец все неприятности позади, усилитель спокойно работает и не только гудит при прикосновении к сетке, но уже неплохо воспроизводит граммофонные записи. Насладившись первыми успехами, порадовав родственников и соседей, вы можете переходить к заключительному этапу налаживания - к laquo;выжиманию raquo; высокого качества звучания. Здесь возможны два принципиально различных варианта: первый - у вас есть контрольно-измерительные приборы; второй - у вас нет контрольно-измерительных приборов. Мы рассмотрим первый вариант налаживания и попутно будем давать некоторые рекомендации тем, для кого этот вариант, к сожалению, неприемлем.

Трудно рекомендовать какой-либо обязательный порядок измерения параметров и доводки усилителя. По-видимому, стоит начать с измерения номинальной выходной мощности и определения чувствительности. Для этого вместо звукоснимателя включают звуковой генератор (ЗГ) и подают с него небольшое - десятки милливольт (на микрофонный вход - 1 мв) - напряжение Ubx с частотой 1000 гц. Постепенно уве-

личивая входной сигнал, следят за картинкой на экране осциллографа (рис. 79, м). Значение Ubx, при котором начнут появляться искажения, можно считать чувствительностью усилителя, а напряжение на звуковой катушке громкоговорителя- номинальным выходным напряжением (Увыхном. Теперь нетрудно подсчитать и номинальную выходную мощность (рис. 31, б).

Если в вашем распоряжении нет осциллографа и звукового генератора, то проверить чувствительность и выходную мощность можно подручными средствами, сняв так называемую амплитудную характеристику усилителя.

Для этого с накальной обмотки напряжение 6,3 в подают на делитель, составленный из постоянного сопротивления /?=150 ком и переменного R =\Q ком (рис. 79, к). Нетрудно подсчитать, что на всем переменном сопротивлении действует 7i6 часть накального напряжения, то есть примерно 400 мв (0,4 в). Разделив весь угол поворота оси переменного сопротивления R на восемь частей, изготовив небольшую шкалу и закрепив на оси простейшую стрелку, вы получите своеобразный калиброванный генератор сигналов.

Теперь, постепенно увеличивая Ubx (вращением ручки R ), следите за изменением выходного напряжения - его можно измерять обычным авометром (рис. 79, /с, л). В итоге вы сможете построить амплитудную характеристику - график, который покажет, как меняется С вых при изменении Ubx-

До тех пор пока график линеен, то есть имеет вид прямой линии, можно считать, что все хорошо, так как выходной сигнал послушно следует за входным. Загиб амплитудной характеристики соответствует области нелинейных искажений (сравните с амплитудной характеристикой громкоговорителя, рис. 15). По началу загиба вы и определяете чувствительность (по положению стрелки на шкале R ), а также (/вых.ном и Рвых.ном. Учтите, ЧТО получснные результаты могу г оказаться несколько заниженными, так как на низших частотах, в том числе и на сетевой частоте 50 гц, частотная характеристика усилителя обычно имеет некоторый завал.

Предложенные способы, конечно, не дают возможности строго определить номинальную мощность и чувствительность. Для этого нужно было бы точно измерять /(н.н с помощью особого прибора - измерителя нелинейных искажений (рнс. 31, г). Однако оба способа позволяют оценить выходные данные усилителя и в случае необходимости подобрать оптимальное сопротивление нагрузки. Подобную операцию любители выполняют редко, но она настолько важна, что стоит коротко сказать, как это делается.



Сопротивление анодной нагрузки Ra особенно важно сделать оптимальным для выходной лампы, которая вырабатывает выходной сигнал и в большей степени определяет нелинейные искажения всего усилителя. Оптимальная величина Ra aля той или иной лампы указана среди ее основных параметров (рис. 80, табл. 13).

Однако в реальном случае из-за применения отрицательной обратной связи и выбора пониженных (или повышенных) напряжений оптимальное значение Ra может несколько отличаться от рекомендованного. Как быть в этом случае? Разумеется, неудобно подбирать оптимальную нагрузку, меняя выходные трансформаторы или громкоговорители. Иногда, предвидя операцию по подбору Ra, делают секционированную вторичную обмотку выходного трансформатора, а затем пробуют подключать громкоговоритель к различным отводам.

Но можно поступить еще более строго-заранее определить оптимальную величину Ra для выбранной схемы и выбранного режима лампы, затем с учетом этой величины изготовить (или переделать готовый) выходной трансформатор. Для определения оптимальной нагрузки вместо громкоговорителя включают проволочный реостат и снимают амплитудные характеристики для нескольких значений Ra (рис. 50). В итоге получают график, который показывает, как меняется и вых при изменении нагрузки. По этому графику и находят оптимальное значение Ra.

Если имеется измеритель нелинейных искажений, то можно найти Ra, соответствующее минимальному значению /Сн.и Минимальные искажения, как правило, бывают при мощности несколько меньшей, чем максимальная. Поэтому оптимальным следует считать сопротивление нагрузки на 10- 15% меньшее, чем было определено из условий максимальной мощности. Подбирая оптимальную нагрузку, целесообразно одновременно найти удачный режим выходного каскада, в частности тщательно подогнать смещение. Кстати говоря, с подбора смещения следует во всех случаях начинать подгонку режимов любого каскада.

С помощью звукового генератора нетрудно снять частотную характеристику усилителя - изменяя частоту входного сигнала {Ubx), нужно измерять уровень выходного (fвых). Эту операцию лучше вначале проводить при отключенных цепях обратной связи. Затем, проверяя частотную характеристику, можно постепенно вводить обратную связь, подбирать элементы коррекции и регулировки тембра. Напоминаем, что частотная характеристика, так же как и другие показатели, определены нами для электрического тракта, то есть не

-6С5С-

6Н7С-

-6Н8С-

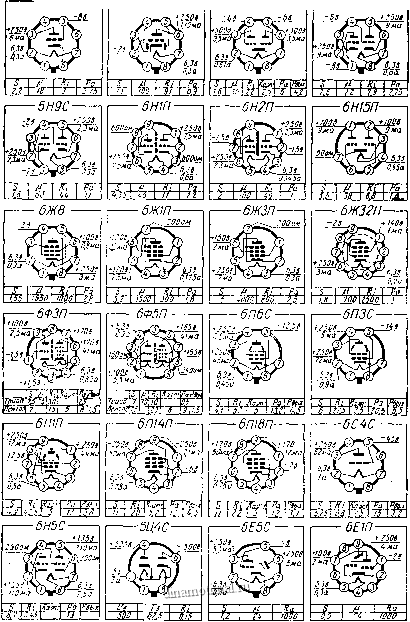

Рис. 80. Параметры и схемы цоколевки некоторых электронных ламп.
