Окончание таблицы 3.7
Параметр технических условий | Символ | Мин. | Норма | Макс. | Ед. изм. |
Выходное напряжение на выводе 8 (CP): | |||||
высокий уровень | |||||
низкий уровень | |||||
Выходная частота на выводе 9 | fre. | ||||
Напряжение на выводе 9: | |||||
высокий уровень | |||||
низкий уровень | |||||
Напряжение на выводе 15 (AM tuning): | |||||
максимальный уровень | Voдx | Vcc2-1.5 | |||
минимальный уровень | VqMIN | ||||
Напряжение на выводе 13 (FM tuning): | |||||
максимальный уровень | VoMAX | Vcc2-1,5 | |||
минимальный уровень | VqMIN |

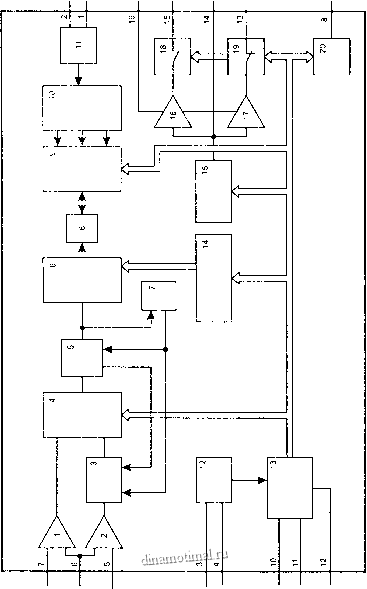

Блок-схема, отображающая внутреннее устройство микросхемы TSA6057, приведена на рис. 3.23. Цифрами обозначены: 1,2 - входные буферные усилители;
3 - предварительный усилитель с коэффициентом деления 3 и 4;
4 - мультиплексор;
5 - предварительный делитель с коэффициентом деления 3 и 4;
6 - 13-битный программируемый делитель;
7 - 4-битный swallop счетчик;
8 - цифровой фазовый детектор;
9 - мультиплексор laquo;3 в 1 raquo;;
10 - задающий счетчик;
11 - задающий генератор;
12 - стабилизатор;
13 - контроллер шины 1С;
14 - регистр установленной частоты;
15 - программируемый токовый усилитель; 16, 17 - выходные усилители;
18 - переключатель FM/AM;
19 - переключатель AM/FM;
20 - переключатель диапазонов.
Управление синтезатором осуществляется с помощью цепочки командных байтов, приведенной на рис. 3.24.
Рис. 3.23. Внутреннее устройство микросхемы TSA6057
А7 АО D7 DO D7 DO D7 DO D7
Рис. 3.24. Структура управляющей цепочки командных байтов
Управляющая цепочка в общем случае содержит 6 байтов, но может содержать и 4 байта, то есть программирование синтезатора будет осуществляться быстрее. Чтобы определиться, в каких случаях возможно сокращение (усечение) цепочки, рассмотрим структуру и назначение каждого бита. Информация об этом содержится на рис. 3.25.
slave-адрес | ||||||||
subadress | ||||||||
DATA 0 | ||||||||
DATA 1 | ||||||||
REF1 | REF2 | ОРАМР | DATA 2 | |||||
DATA3 |
D7 DO
Рис. 3.25. Структура управляющих байтов
Знакомый нам slave-адрес задан жестко, кроме информационного бита А1, связанного с выводом AS (12) микросхемы. Если подключить вывод AS к напряжению питания (+ 5 В), бит А1 должен программироваться в laquo;1 raquo;, если к общему проводу - то в laquo;О raquo;. Соответственно в одном устройстве может одновременно работать 2 одинаковых PLL синтезатора. Зачем это нужно? Если вы прочтете книгу [14], то узнаете из нее о существовании так называемой системы
