На рис. 3.45-3.47 приведены некоторые графические данные, которые наглядно свидетельствуют о высоком качестве микросхемы.

Микросхема выпускается в корпусе DIP20 (SOT146-1) и предназначена для установки в печатную плату с шагом 2,54 мм. Типовая схема включения приведена на рис. 3.48.

20 кГц 12,5 кГц\

40 кГцу 1 кГц

12 3 4

Входное напряжение, В

Рис. 3.45. Зависимость уровня гармонических искажений для разных частот от уровня входного сигнала (среднеквадратичное значение). Условия измерения: усиление -10 дБ, НЧ/ВЧ тембр = О дБ, Vcc = 12 В

1 t 1 1 м 1

Усиление 6 дБ

Частота, Гц

10 raquo;

Рис. 3.46. Зависимость уровня разделения стереоканалов от частоты входного сигнала. Условие измерения: НЧ/ВЧ тембр = О дБ, Vcc = 12 В




Частота, Гц

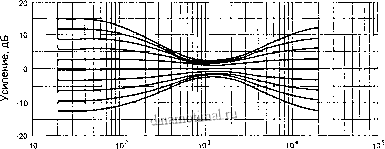

Рис. 3.47. Зависимость коэффициента усиления в диапазоне воспроизводимых частот при одновременном изменении уровня НЧ/ВЧ тембра в пределах от -12 до +15 дБ. Условие измерения: усиление = О дБ, Vcc = 12 В

TREBLE L I-1

BASS L

DGND

2,2мк 9]-f- raquo; OUTR 5,6h

TREBLE R BASSR


Рис. 3.48. Типовая схема включения TDA8424

ТЕА6360

В оригинальной документации [21] эта микросхема называется 5-band stereo equalizer circuit. Что такое эквалайзер, знают многие. А кто не знает, тому достаточно вспомнить несколько импортных магнитол и музыкальных центров, в которых это устройство имеется. Эквалайзер всего лишь расширенный вариант регулятора тембра, который позволяет более точно влиять на тоновую окраску звучания, выбирать ее по своим индивидуальным предпочтениям. Сложные профессиональные студийные эквалайзеры имеют не один десяток



частотных lt; lt;линеек raquo;, позволяющих индивидуально подобрать звучание в каждом канале (каналов может быть четыре и более). Бытовая аппаратура, конечно, намного проще, и часто ее возможности ограничиваются всего пятью laquo;линейками raquo;, представленными на передней панели прибора пятью движковыми переменгнлми резисторами.

Микросхема ТЕА6360 позволяет отказаться от ненадежных резисторов, исключить характерный laquo;скрип raquo; при их старении, упростить интерфейс пользователя. Кроме того, в намять прибора возможно занести несколько выбранных настроек, оперативно переключать их, а ие заниматься подбором laquo;с нуля raquo;. Внутреннее устройство микросхемы и ее типовое включение показаны на рис. 3.49, устройство одиночного фильтра - на рнс. 3.50.

Каждый канал состоит из пяти однотипных фильтров (рис. 3.50). Центральная частота и добротность каждого фильтра целиком зависят от подключенных навесных компонентов (два конденсатора и резистор определенных номиналов). Диапазон управления каждым фильтром разделен на 11 уровней: 5 уровней усиления, 5 уровней ослабления и уровень О дБ (без усиления).

Уровни регулировки следующие: 2,7; 5,5; 8,4; 11,6; 15,0 дБ.

Очень важно отметить, что разным уровням регулировки соответствует разная добротность (в оригинальной документации Q-фак-

Правый

11L

Левый

5,1к

4,7н

6,8к

5.1к

1 Ff-ioT.

32 31 30 29 28 27 26 25 24 23 22 21

5,1кГ] 6.2к

0,18мк I 0,18мк 68н 12н Т Т47н

Правый

GND1 mad GND2

Фильтр 1 Фильтр 2 Фильтр 3 Фильтр 4 Фильтр 5 Г = 2,95кГц Г=12к1ц Г= 790кГц Г= 205Гц Г=59Гц 0 = 1,24 Q = 1,09 0 = 1.23 Q=1,24 Q=1,14

1 2,3 4

4.7н

18н 1н

9 10 11 12

I , 13,3н1 , llh I I 12н I I L -J

I I 0,18мГТ 0,1

1кП 6,8кО 5.1KU 5,1кП 6,2кП

13 Tl4 MS 16

0.1 мк Р

Vp SDA SCL

Рис. 3.49. Внутреннее устройство и типовая схема включения TEA6360
