В табл. 3.44 приводятся режимы и содержание управляющих сигналов, с помощью которых возможно осуществить полноценную работу с микросхемой.

Таблица 3.44

Как уже было сказано ранее, датчик DS1621 измеряет температуру с определенной погрешностью. Минимальная погрешность (не более plusmn;0,5 deg;С) лежит в диапазоне от -15 deg;С до +105 deg;С, за его пределами погрешность возрасгает. График поведения по1решности датчика приведен на рис. 3.91.

Погрешность. С

t, С

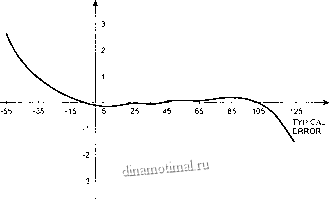

Рис. 3.91. Погрешность датчика DS1621

В заключение приведем основные электрические характеристики DS1621.

Таблица 3.45

4. Микроконтроллеры с интерфейсом IC

Как Вы уже успели заметить, уважаемый читатель, интерфейс l C требует мощной программной поддержки, которая немыслима без использования современных однокристальных микроконтроллеров. Являясь идеологом да}И10Й гпипы, фирма Philips выпускает на рынок семейство однокристальных МК структуры MCS-51, поддерживающих аппаратно 1С. Другая известная фирма, имеющая право использовать наименование laquo;1 С raquo; в своей продукции - Microchip, - также выпускает ряд однокристальных микроконтроллеров с описываемым интерфейсом.

Существуют микроконтроллеры и других фирм, также аппаратно поддерживающие данный интерфейс. В этой книге мы не будем рассматривать подробно архитектуру микроконтроллеров типов MCS-51 и PIC. Особенности данных архитектур описаны в многочисленной литературе [33-43], имеются материалы и необходимое бесплатное программное обеспечение в сети Интернет. Возможрю, данная тема станет предметом последующих книг серии laquo;просто и доступно raquo;. А в рамках этой книги мы сделаем блиц-обзор номенклатуры МК, поддерживающих интерфейс 1 С и расскажем об общих принципах работы с ним в МК архитектуры MCS-51.

Подробности о работе с l C в микроконтроллерах архитектуры PIC приведены в фирменной документации [38-40, 42]. Эта документация переведена на русский язык, и при необходимости ее можно получить в сети Интернет по адресу: http: www.microchip.ru.

Фирма Microchip выпускает следующие микроконтроллеры архитектуры PIC, оснащенные интерфейсом l C:

PIC 14000, PIC16C62A, PIC16CR62, PIC16C62B, PIC16C63, PIC16C63A, P1C16CR63, Р1С16С64А, Р1С16С64А, P1C16CR64, PIC16C65A, P1CI6C65B, P1C16CR6.5, PIC16C66, Р1С16С67, Р1С16С717, PIC16C72, PIC16C72A, P1C16CR72, Р1С16С73А, PIC16C73B, Р1С16С73С, PIC16CR73C, Р1С16С74А, Р1С16С74В, PIC16C74C, PIC16CR74C, Р1С16С76, Р1С16С76А, PIC16CR76A, PIC16C77, Р1С16С77А, PIC16CR77A, Р1С16С770, PIC16C771,
