Рис. 5.1. Электронное переключение диапазонов

Полная схема стереофонического тюнера приведена на рис. 5.2. Рассмотрим ее подробнее. На микросхеме D1 собрана радиоприемная часть, содержащая в своем составе перестраиваемый усилитель радиочастоты (УРЧ), усиливающий сигнал с антенны WA1, гетеродин и усилитель промежуточной частоты с дискриминатором CDA Z3. Контуры перестраиваются варикапами VD1...VD8, причем варикапы VD1, VD2, VD7, VD8 используются для переключения диапазонов, а варикапы VD3...VD6 - для плавной перестройки по диапазону. Индикатор точной настройки HL1 позволяет контролировать не только положение органов настройки, но и уровень входного ВЧ сигнала. Транзистор VT1 - истоковый повторитель, буферирующий сигнал гетеродина. Важно отметить, что в данном приемнике частота гетеродина выше частоты принимаемого сигнала на 10,7 МГц.

Микросхема D2 - стереофонический декодер, предназначенный для работы как в системе с пилот-тоном, так и в системе с полярной модуляцией. Резистор R20 осуществляет настройку частоты внутреннего ГУН. Элементы R13, R14, R15, R16, СЗЗ, С34 предназначены для коррекции предыскажений при декодировании сигналов с полярной модуляцией. В авторской схеме эти элементы взяты из имевшихся в наличии со следующими допусками: резисторы с допуском plusmn;0,25% (типа С2-29), конденсаторы - с допуском plusmn;0,5% (типа К71-7). Вообще необходимую постоянную времени коррекции мож-




VD9 КС133А {1N4728)

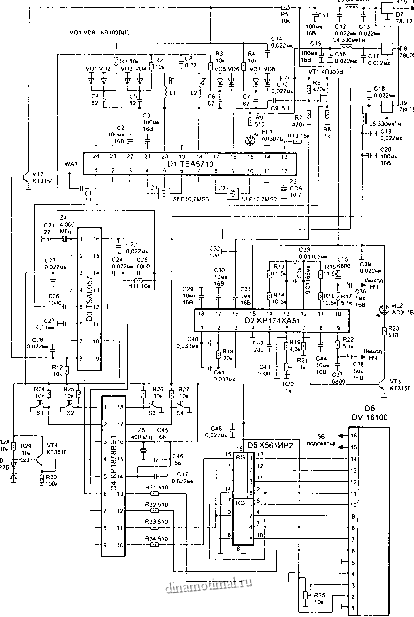

Рис. 5.2. Двухдиапазонный стереофонический тюнер. Схема электрическая

принципиальная



но получить и при других значениях номинешов элементов. Важно лишь выдержать следующее соотношение:

тнч = (R13 + R14 + R15 + R16) (СЗЗ + С34) = 1,0186 мс plusmn;1 %.

Сум.марнос сопротивление (R13 + R14 + R15 + R16) должно находиться в диапазоне 20...50 кОм. Обращаю внимание читателя на то, что отклонение гюстоянной времени от указанной величины более чем на 2/О ведет к ухудшению разделения стереокана-дов.

Индикатор точной настройки HL2 управляется ключом на биполярном транзисторе VT3. Цепи R17, С35 и R22, С37 - цени демпфа-зиса (коррекции предыскажений).

Микросхема D3 -- синтезатор частоты. На его вход поступают колебания частоты гетеродина (вывод 5), а выходным сигналом является напряжение настройки для варикапов (вывод 13). Особенностью включе1п1я микросхемы является использоватте вывода 8 (BS) для переключения диапазонов. Сигнал с этого вывода управляет ключом на транзисторе VT2.

Микросхема D4 - микроконтроллер, осуществляющий управление синтезатором частоты и жидкокристаллическн.м индикатором D6. Особенностей этот узел не имеет. Сдвиговый регистр D5 используется как вспомогательный для обеспечения работы индикатора D6 [14].

Несколько слов о питании узлов тюнера. Схема питания построена на элементах D7, D8, D9, причем стабилизатор D7 обеспечивает напряжение настройки (-1-12 В), стабилизатор D8 питает аналоговую часть, а стабилизатор D9 - цифровую. Каждая микросхема снабжена местным блокировочным конденсатором. Такая схема позволяет исключить наводки от работы цифровой части на малосигнальные аналоговые каскады.

На рис. 5.3 приведена печатная плата стереотюнера, на рис. 5.4 - сборочный чертеж. Плата изготовлена из одностороннего фольгиро-ванного стеклотекстолита. Пунктиром обозначены границы проводящего экрана. Его нужно изготовить из тонкой жести, меди, латуни. Экран дополнительно защищает радиоприемную часть от электромагнитных наводок.
