Г/Сца - температурный коэффициент действуюидей

магнитной проницаемости; [j-Qj -относительная магнитная проницаемость.

Температурный коэффициент действующей проницаемости сердечника может быть определен, если известны lig, ТК\ gt;-о и [i сердечника:

Для сердечников с разомкнутой магнитной цепью

(30)

(31)

где N - размагничивающий фактор (для тороида Л/==0, для длинного цилиндра, длина которого во много раз больше диаметра, iV- gt; для тонкой пластинки, расположенной перпендикулярно к полю, N - gt; 4тг).

Размагничивающий фактор для цилиндрических сердечников может быть определен из графика фиг. 25,- где приведена зависимость размагничивающего фактора

от отношения длины сердечника к его диаметру.

На фиг. 26 показана зависимость t- цилиндрического сердечника от отношения его длины к диаметру для различных значений проницаемости материала. Данный график получен расчетным путем согласно формуле (31),

Для других форм сердечников размагничивающий фактор определяется экспериментально.

Пример расчета ТКИ катушки с сердечником. Дана катушка с сердечником из оксифера-400 диаметром d=9 мм и длиной 1=19 мм , температурный коэффициент индуктивности катушки без [;сердечника ТКИ. == 2010-6; при введении сердечника в катушку ее индуктивность увеличнрается в 4,5 раза, Определить ТКИ катущкн с сердечником,

Фиг. 25. Зависимость размагничивающего фак7ора от отношения длины образца к диаметру круга, равновеликого его поперечному сечению,

/--детали квадратного сечения; 2 -цилиндрические детали.

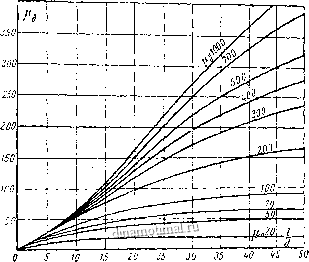

фиг. 26. Зависимость \iq сердечника от отношения его длины к диаметру при различных значениях

= -9- = 2.И

Для данного сердечника

фактор Л/ = 1,5 (согласно фиг. 25). При этом 4т!Ло 4-3,14-400

47t yV (jo - 1) 4-3,14 -f 1,5-399

размагничйваю1ций

= 14,8;

2ооа-1о-б

20-10-6

14,8 = 74-10-6; 1

4-74-10-S ( 1

4.5 j

62.10-6.

10. ВЫБОР МАТЕРИАЛА СЕРДЕЧНИКА

В устройствах, где сердечник из магнитного материала используется для увеличения или изменения индуктивности или для увеличения добротности (контурные катушки, катушки фильтров промежуточной частоты, дроссели, магнитные антенны и т. д.), материал сердечника может бь1ть выбран, если известны и tg мате?-40

риала на используемом диапазоне частот, ТК\о и рабочий диапазон температур.

Из формулы (21) видно, что максимальная добротность катушки с сердечником пропорциональна корню квадратному из произведения [j-Q. Поэтому для выбора материала сердечника целесообразно ввести параметр \*-м- Зависимость ! gt;- Q от частоты для различных марок ферритов приведена на фиг. 27. Для наиболее эффектив-

50000 ifOOOD

30000

гоооо

1Q00Q

Фиг. 27. Зависимость ;* Q от частоты для различных марок ферритов.

ного использования сердечника, т. е. для получения при небольших его габаритах высокой добротности, материал сердечника должен быть выбран таким, чтобы при заданной частоте p Q было максимальным.

Ферритовые сердечники с начальной проницаемостью 2 000 и 1 000 гс\эрс рекомендуется использовать на частотах до сотен килогерц. Наибольшее распространение они получили как сердечники входных и выходных широкополосных трансформаторов, трансформаторов строчной развертки, откдоняощих систем и дросседен.
