потери характеризуют общим тангенсом угла потерь, измеренным при определеной частоте f и определенной напряженности переменного поля Я или п])иведенны1м тангенсом
Iff 3
угла потерь, равным -.
Зависимость проницаемости и тангенса угла потерь от частоты. Такая зависимость для различных типов ферритов в слабых полях показана на графиках фиг. 3 и 4. Из этих
мггц.

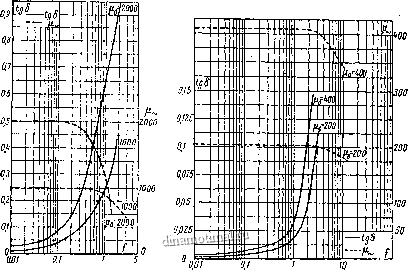

Фиг. 3. Зависимость динамической проницаемости и тангенса угла потерь от частоты 0) для оксифера-ЮОО и оксифера-2000.
мггц
Фиг. 4. Зависимость динамической проницаемости и тангенса угла потерь от частоты (Я =5= 0) для окси-фера-400 и оксифера-200.
графиков следует, что чем выше проницаемость материала, тем больше ее зависимость от частоты. Так, например, для феррита промышленной марки оксифер-200 пронициаемость не меняется до частоты,3 мггц, а для феррита с более высокой проницаемостью (оксифер-2000) она сохраняется постоянной только до частоты 100 кгц. Сплошными линиями на фиг, 3. и 4 показана зависимость величины тангенса угла потерь ферритов от частоты в слабых полях. Из графиков следует, что чем меньше магнитная проницаемость феррита, тем меньше, для него величина тангенса угла потерь и тем меньше эта величина возрастает с увеличением частоты.
Динамическая проницаемость | ||
[i, гс1эрс | ||
Наименование материала | ||
при / = 1 кгц | при / = 1С0 кгц, | |
Оксифер-2000 | 2 000 | 2 000 |
Оксифер-1000 | 1 ООО | 1 ООО |
Оксифер-400 | ||
Сплав 50НХС-0,1 | 2 000 | |
Сплав 50НХС-0,05 | 1 600 | 1 200 |
Сплав ХВП-0,08 |
Из приведенных в табл. 2 сравнительных данных ферритов с высокой проницаемостью и листовых магнитных материалов видно, что проницаемость ферритов при изменении частоты от 1 до 100 кгц не изменяется, а у листовых магнитных материалов наблюдается ее резкое изменение.
Сравнение основных параметров ферритов низкой проницаемости с магнитодиэлектриками на основе карбонильного железа и альсифера такой же проницаемости дано в табл 3. Указанные здесь ферриты при использовании их в слабых полях на частотах порядка десятков -мегагерц обладают рядом преимуществ по сравнению с типовыми магнитодиэлектриками. Они имеют меньший общий тангенс угла потерь, чем карбонильное железо такой же проницаемости, а следовательно, и применение их в области частот порядка 10-50 мггц дает возможность получения катушек индуктивности с большей добротностью.
Таблица 3
Сравнительные параметры высокочастотных ферритов и типовых магнитодиэлектриков
Наименование материала | Начальная магнитная | Общий тангенс угла потерь | Коэффициент потерь на | |
проницае-люсть, | при /=20 | при /=50 | гистерезис Я - 1 эре - | |
гс{9рс | мггц | мггц |
Окспфер-РЧ-10 .... Оксифер-РЧ-15 .... Карбонильное железо Альсифер ......
10 15 10 19
0,0077 0,009 0,015 0,1
0,014 0,025 0,022
0,0028 0,006 0,0001 0,0012
Зависимость пронидаемоСтй от частоты для ферритов и листовых магнитных материадов
Зависимость йроницаемои и таигеиса угла потерь от напряженности переменного поля. У ферритов даже в слабых полях наблюдается изменение проницаемости от напряженности переменного поля. На фиг. 5 показана зависимость проницаемости и тангенса угла потерь для оксифера-400 от напряженности переменного поля Из данных фиг. 5 видно, что с увеличением напряженности переменного поля
ге/эрс
0 0,3 эре
50-16
30 Z0 W
f=50Hza | |||
0,7 0.6 0.5 0. 0,3 02 OJ
op 8 0J2 эре
0,t 0,Z 0,3 эре
Фиг. 6. Зависимость тангенса угла потерь от напряженности поля при частоте 100 кгц.
Фиг. 5. Зависимости динамической проупцаемости и тангенса угла потерь от напряженности поля ари частотах до 100 кгц для окс11фера-400.
повышаются как проницаемость, так и тангенс угла потерь. Но величина тангенса угла потерь и ее изменение с напряженностью поля у ферритов значительно меньше, чем у листовых магнитных материалов.
Для сравнения на фиг. 6 показана зависимость тангенса угла потерь от напряженности поля для оксифера-ЮОО и сплава 50НХС при толщине листа 0,05 мм, имеющих одинаковые значения проницаемости на частоте 100 кгц. Зависимость проницаемости от индукции переменного магнитного поля показана на фиг. 7. Здесь видно, что проницае- мость при малых индукциях не зависит от частоты, при больших же индукциях проницаемость в зависимости от индукции изменяется на разных частотах по-разному.
