так как = Zj, ay, =

Здесь

также при малых скольжениях is lt; 5 ч- 7 raquo;/о) может быть принято равным сопротивлению постоянному току. При больших скольжениях оно заметно возрастает, особенно при глубоких пазах на роторе ( sect; 3-19,в).

В обычных случаях значение близко к значению г,

в) Индуктивные сопротивления рассеяния обмоток. Определение пото-косиеплений рассеяния, а следовательно, и индуктивных сопротивлений рассеяния jr, и представляет собой сложную задачу, точное решение которой не представляется возможным. Поэтому при практических расчетах доволь-ч;твуются приближенными методами, достаточная точность которых подтверждается опытом.

Индуктивное сопротивление может быть представлено в следующем виде;

х = шЬ. (3-163)

Здесь угловая частота ш = 2nf, а индуктив иость рассеяния

L = wA, (3-164)

где Л - некоторая расчетная проводимость для индукционных трубок поля рассеяния. Из (3-163) и (3-164) получаем:

X - 2icfwA.

(3-165)

Индукционные линии поля рассеяния, например статора, условно делят на три группы; в соответствии с этим различают три вида рассеяния: пазовое, дифференциальное и лобовых частей обмогки. Если ввести коэффициенты проводимости - пазового рассеяния Хп, дифференциального рассеяния и рассеяния лобовых частей Хл, отнесенные к единице длины статора или ротора /, то выражение (3-165) после ряда преобразований примет следующий вид:

л = О,158

m[l00) pq

SA [ом], (3-166)

gt;=К + б + К

(3-167)

Коэффициент проводимости пазового рассеяния Ад для диаметральных двухслойных обмоток (у=х) и для однослойных обмоток зависит только от гео-

Рис. 3-52. К определению А,.

метрических размеров паза. Его определяют по потокосцеплению индукционных линий, проходящих поперек паза, с проводниками, лежащими в пазу (рис. 3-52). При этом пренебрегают магнитным сопротивлением индукционных трубок пазового поля рассеяния вне паза и считают, что сопротивление для них определяется только расстояниями между стенками паза в той части, где лежат провод-нили, и в части паза над проводниками. Очевидно, что это сопротивление будет тем меньше, чем больше глубина паза (/114-/124-/134-/4) и чем меньше его ширина 6п.

Для хордовых двухслойных обмоток (i/ lt;x) коэффициент Ап зависит также и от

значения р= -,так как при Р lt;1 в некоторых

пазах находятся катушечные сторо ны, принадлежащие разным фазам (рис. 3-15), вследствие чего общее потокосцепление какой-либо катушечной стороны в этих пазах уменьшается. Следовательно, пазовое рассеяние при у lt;х будет меньше, чем при у=г.

Расчет \ производится по формулам;

А =йв

(для паза по рис. 3-52,а);

/ h, . h, .

An =р

a + b,J а J

(для паза по рис. 3-52,6), где fe, = 0,75-f-4-0,25.

Для нормальных машин An = 0,8-f-2.

Коэффициент проводимости дифференциального рассеяния А в большой степени зависит от числа пазов qi (или (?2), шага обмотки. Рассматриваемое рассеяние определяется потокосцеплениями, которые создают высшие гармоники поля, например, статора с его обмоткой. Они наводят в обмотке э. д. с. той же частоты, что и 1-я гармоника поля ( sect;3-4,6). Практически они зависят только от тока статора и от проводимости воздушного зазора. Просуммировав указанные э. д. с. и разделив полученную сумму на ток, мы найдем сопротивление xg, соответствующее дифференциальному рассеянию (или высшим гармоникам поля). От мы можем перейти к коэффициенту А. Его значение A(j= 1-2.5. Оно тем меньше, чем больше число пазов q, длина воздушного зазора б и чем ближе у к 0.83 т.

Для упрощения расчетов иногда составляют эмпирические формулы, рассматривая вместо дифференциального рассеяния поле рассеяния между соседними коронками (внешними поверхностями) зубцов. Индукционные трубки этого поля проходят через воздушные зазоры и частично через коронки зубцов противолежащей части машины. Их магнитная проводимость определяется в основном длиной воздушного зазора 6.

Коэффициент проводимости рассеяния лобовых частей обмотки Ад зависит от длины лобовой части.

Его значение Лд = 0,6-j-1,5.



в относительных единицах

Х\ = -ц-- [Д- е.); --[д, е.]. (3-168)

1 Н 1 1,1

Для нормальных машин * = 0,09 0,13 д. е.

При больших скольжениях (s gt;0,10), при которых обычно в обмотках имеют место большие токи, х\ и х, несколько уменьшаются, так как уменьшаются кп и из-за насыщения тех стальных участков, по которым частично проходят индукционные трубки соответствующих полей рассеяния. Кроме того, хг уменьшается из-за неравномерного распределения тока по сечению стержней обмотки ротора, с чем приходится считаться при глубоких пазах и высоких стержнях ( sect; 3-19,в).

3-17. Круговая диаграмма

Круговая диаграмма асинхронной машины представляет собой геометрическое место концов вектора тока /], изменяющегося при изменении скольжения S в пределах от -f-oo до -оо, если при этом напряжение на зажимах статора машины и все ее параметры сохраняют постоянные значения. Ее называют также диаграммой тока. Она дает наглядное представление о важных зависимостях между величинами, характеризующими работу асинхронной машины.

Обратимся к схеме замещения, представленной на рис. 3-49. Введем обозначение:

т {2

2 Ci

(3-169)

Тогда в соответствии со схемой замещения и уравнениями (3-120) и (3-121) можем написать:

+ /7;(СЛ + С,Х). (3-170)

Комплексный коэффициент согласно (3-126) равен:

Z,4-Z,a 1 + ,2 + 1{Хг + Х )

= = (cos + / sin Y.). (3-171) где

172)

tg Ti

г иХ I г\Х\г

(3-173)

Подставив в (3-170) значение по (3-171), будем иметь:

f gt;.=/;-(c,r. 4-)+

c,r,(cosY, -/sinY,)+c, -j-е- \с.,х, (cos Y, - / sm-Yi) -f

что после преобразований дает:

V. = r[r/\i,x/\ (3-174)

,/2т.

-Д, = с, (г, cos Y, + X, sin т.) +

+ (3-175)

А- = С, (-Vjcos Yi - r,sin Yi) -\-c\x2.

(3-176)

Разделив (3-174) на jx е, получим:

= /о - ,

(3-177)

Три вектора полученного уравнения токов образуют при токе , соответствующем некоторому скольжению S, прямоугольный треугольник AAD, представленный на рис. 3-53,

где вектор О, направлен по вертикали.

В этом тргугольнике катеты АА - 1

и AD = - iI

2 х

и гипотенуза AD=

= - / е (в соответствии с обыч-

ными соотношениями между параметрами асинхронной машины принято, что угол Yi имеет отрицательное значение).

При f/j = const отрезок AD = const. Поэтому конец вектора (вершина

прямого угла А) при изменении скольжения S опишет окружность, имеющую диаметр

AD =

(3-178) 107

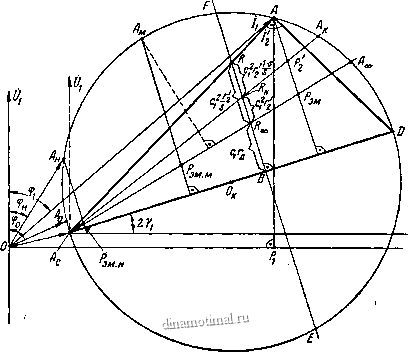

Рис. 3-53. Круговая диаграмма асин.хронной машины.

Прибавив К вектору / постоянный

вектор ОА = 1, получим вектор первичного тока 1=.0А. Отсюда следует, что конец вектора тока /, при изменении s будет скользить по той же окружности, что и вектор /, .

Отложим в произвольном масштабе

АВ = х; тогда в том же масштабе BR = r, так как треугольник сопротивлений ABR и треугольник токов AAD подобны. Отрезок AR в масштабе сопротивлений, очевидно, равен = /г S + -д Теперь разделим отрезок BR на части:

R- lt;r\

При уменьшении s точка R будет скользить вверх по прямой EF; соответствующая точка А будет скользить по окружности влево.

При 5 = 0 точка R уходит в бесконечность, точка А совпадает с точ-

кой А, и мы получаем ток синхронизма 4.

При увеличении s точка R смещается вниз и точка А скользит вправо; при s = 1 точка R совпадает с точкой R, а точка Л -с точкой Л, Режим работы асинхронной машины при s = 1 по аналогии с трансформатором называется режимом короткого

замыкания. Ток 1=0А (не показан на рис. 3-53) - ток короткого замыкания.

Дуга Л,ЛЛ соответствует работе машины двигателем, так как по ней будет скользить ток /j при изменении s от О до 1. При дальнейшем увеличении от 1 до -j-00 точка R перемещается вниз, точка Л - вправо и при s = --oo точка R попадает в точку R, а точка А - ъ .точку Л. Малая дуга Л,Л соответствует изменению s от 1 до --оо и, следовательно, работе машины тормозом.

При S - - оо точка R также совпадает с точкой R, а точка А - с точкой А. При отрицательном s и при его уменьшении по абсолютной величине точка R скользит вниз от R
