Последнее равенство получается из (3-236) й (3-238), так как

Угол ф - угол между током и напряжением симметричного двухфазного двигателя, имеющего при данной нагрузке круговое поле.

Из (3-238) следует, что при изменении нагрузки должны изменяться п k л С, чтобы вргщаюпхееся поле оставалось круговым. Практически это е может быть выполнено. Поэтому конденсаторный двигатель обычно рассчитывается таким образом, чтобы получалась симметричная система напряжений или при номинальной нагрузке Рн, илн при 0,75Рн.

Коэффициент мощности cos ф двухфазных двигателей прн Р =100-н600 для указанных нагрузок составляет примерно: созфг - raquo;0,62-0,73. В этом случае для конденсаторного двигателя будем иметь:

==(1,4-:- 1,6)С;; cosfl, kQ,9~ 1,2.

Так как при симметрии напряжений обе обмотки потребляют одинаковую мощность, то ток в главной фазе

2(;vicosy. (3-240)

и во вспомогательной фазе = IJk.

Если подставить (3-240) в (3-239), то найдем емкость конденсатора в зависимости от мощности н напряжения двигателя:

Р cos у,

2.2.t/,6=-sin у,

(3-239а)

Если сюда подставить значения cos у, и обычные значения к. п. д. для указанных двигателей (7) =s 0,62 0,73), то прн = 50гч получим-

с (2 100 2 3 00) I мкф\, (3-2396)

где Р-в ваттах nU - в вольтах.

Начальный пусковой момент конденсаторного двигателя с емкостью, рассчитанной по 3-2396), составляет в обычных случаях 0,2-0,4 номинального момента

д) Однофазные дтгателй с экранирошннылш полюсами

Однофазные двигатели с экранированными полюсами получили в последние годы широкое распространение. Они обычно выполняются на малые мощности (0,5-30 вт) и применяются ъ тех случаях, где не требуется боль-luofi начальный вращающий момент.

По устройству они являются одними из наиболее простых электродвига- телей (рис. 3-97): их статорная (главная) обмотка состоит из катушек, надетых на полюсы; ротор имеет корот-козамкнутую обмотку в виде клетки. Для создания пускового момента на


Ри;. 3-97. Однофазный двигатель с экранированными полюсами. / н 2 -обмотки статора и ротора; /С -короткозамкнутый виток; /Я-магнитный шунт.

статоре помещается вспомогательная обмотка в виде короткозамкнутых витков, охватывающих части полюсов.

Магнитные потоки под этими частями оказываются сдвинутыми по фазе (во времени) и в пространстве относительно потоков под основными частями полюсов, вследствие чего под полюсами возникают бегущие магнитные поля, которые, взаимодействуя с наведенными ими в обмотке ротора токами, создают пусковой вращающий момент.

Направление вращения двигателя указано на рис. 3-97. Оно будет таким же, как направление вращения поля в зазоре от основной части полюса к его экранированной части.

Двигатели имеют относительно низкие значения Л1нач, Мм и к. п. д. Некоторое улучшение их пусковых и рабочих характеристик удается получить путем применения магнитных шунтов, которые выполняются из стальных пластинок и помещаются между полюсными наконечниками (рис. 3-97).

3-23. Асинхронные исполнительные двигатели

Для осуществления автоматического управления, регулирования или контроля во многих случаях требуется преобразование laquo;электрического сигнала raquo; в механическое вращение. При этом применяются исполнительные двигатели, в качестве которых часто используются асинхронные двигатели г двумя обмотками на статоре и коррт-козамкнутым ротором. Обмотки в пазах статора размещаются так же, как

АС...





Рис. 3-1

Схемы включения асинхронных исполнительных двигателей.

В однофазном двигателе, имеющем главную и вспомогательную фазы.

Обычные схемы включения асинхронных исполнительных двигателей приведены на рис. 3-98. Здесь одна из фаз статора называется обмоткой возбуждения (В), а другая фаза - обмоткой управления (У). Такие схемы позволяют пускать в ход и останавливать двигатель и регулировать его скорость вращения путем изменения напряжения Uy на обмотке управления; при этом обмотка возбуждения остается приключенной к сети.

В отличие от обычных асинхронных двигателей к исполнительным асинхронным двигателям предъявляется ряд особых требований:

1) отсутствие laquo;самохода raquo; (вращения двигателя после снятия сигнала управления);

2) изменение скорости врашения двигателя в широких пределах при изменении напряжения управления Uy по величине и фазе;

3) устойчивость работы при всех скоростях вращения;

4) большой начальный пусковой момент;

5) линейность регулировочных и механических характеристик;

6) малая мощность управления;

7) быстродействие.

Под самоходом двигателя понимается его вращение после снятия сигнала (напряжения) с обмотки управления. Такого вращения (самохода) не должно быть. Двигатель должен быстро останавливаться после отключения обмотки управления. В противном случае он перестает быть управляемым. Для устранения самохода двигателя необходимо, чтобы обмотка

его ротора имела большое активное сопротивление.

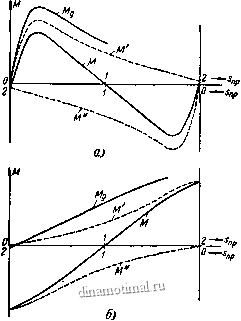

Обратимся к рис. 3-99, где показаны кривые моментов однофазного двигателя (включена только одна обмотка В): от прямого поля М\ от обратного поля М и результирующего М; здесь же показана кривая момента Mg двухфазного двигателя (включены обе обмотки В и У). Из рис. 3-99,а следует, что при отключении обмотки У работа двигателя переходит с кривой Mg на кривую М и двигатель будет продолжать вращаться в направлении вращения прямого поля, если момент М равен тормозяще.му моменту на его валу. Следовательно, в этом случае имеем самоход двигателя. Кривые тех же моментов двигателя, обмотка ротора которого имеет большое активное сопротивление, показаны на рис. 3-99,6. Из этого рисунка следует, что здесь самохода не будет, так как при отключении;обмотки Ура-бота двигателя переходит с кривой (при скольжении ротора относительно прямого поля inp lt;l) на кривую М и двигатель быстро тормозится.

Активное сопротивление роторной обмотки выбирается таким образом.


Рис. 3-99. Кривые моментов двигателя при различных активных сопротивлениях роторной обмотки.

о -при .малом сопротивлении; б -при большом сопротивлении.




4 /2 6

Рис. 3-100. Двигатель с немагнитным полым ротором.

/-внешний статор: 2 -внутренний статор: 5 -полый ротэр; 4 - Корпус; 5 - подшипниковые щиты: 6 - обмотки: 7 - вал.

чтобы критическое скольжение двигателя в однофазном режиме было больше единицы; обычно Sk = 24.

Большое сопротивление обмотки ротора исполнительного двигателя в то же время обеспечивает его устойчивую работу при широких пределах изменения напряжения на обмотке управления.

Линейность регулировочных характеристик ln=f{Uy) при Alg=const] и механических характеристик [n = f(Mg) при L/y = const] также в значительной степени обеспечивается при большом активном сопротивлении обмотки ротора; при этом под линейностью характеристик здесь понимается их приближение к пропорциональным зависимостям. I

Из схем включения асинхронных псполнитель.ных двигателей следует предпочесть (гхему на рис. 3-98,6, так как при этой схеме вследствие компенсации индуктивного сопротивления обмотки У емкостью заметно снижается мощность управления и в то же время возрастает начальный пусковой момент .

Быстродействие двигателя будет определяться практически только моментом инерции его вращающихся частей, так как электромагнитные процессы зДесь затухают весьма быстро из-за относительно больших активных српротивлений его обмоток. Наиболь-

Ю. С. Ч е ч е т. Электрические микромашины автоматических устройств, Госэнергоиздат, 1957.


Рис. 3-101. Схемы включения обмоток статора.

а -раздельная: б -мостовая.

шее быстродействие имеет двигатель с немагнитным полым ротором.

Асинхронный исполнитель-пый двигатель с немагнитным полым ротором наиболее часто применяется как исполнительный двигатель переменного тока в различных схемах автоматических устройств. Мощность его колеблется от десятых долей ватта до нескольких сотен ватт при скорости вращения от 1 500 до 30 ООО об/мин.

Конструкция двигателя представлена на рис. 3-100, и схемы включения его обмоток - на рис. 3-101*.

Внешний статор / собирается из тонких лакированных листов электротехнической стали толщиной 0,2 0,5 мм (при частоте тока соответственно 500-50 гц). В пазах статора помещаются обмотки 6 - возбуждения и управления. Они могут быть выполнены или в виде двух отдельных обмоток, изолированных одна от другой, или в виде обмоток, соединенных по мостовой схеме (рис. 3-101). Последняя схема применяется сравнительно редко, несмотря на то, что электрические потери здесь будут меньше, чем при двух раздельных обмотках. К недостаткам ее следует отнести электрическую связь между цепями возбуждения и управления и увеличенное число проводников для обмоток из-за наличия параллельных ветвей.

Внутренний статор 2 также собирается из лакированных листов электротехнической стали и служит для уменьшения магнитного сопротивления

* Ф. М. Ю ф е р о в. Электрические двигатели автоматических устройств, Госэнергоиздат, 1959.
