На вход фильтра поступают измеренные значения доплеровского сдвига частоты A/ , от СРНС и составляющие скорости Vx i, Уф определяемые по данным СДВ и РНС. Матрица наблюдения С и корреляционная матрица погрещностей измерений W, имеют вид

дАР, dAFi

дХ О О

дц gt;

г 2

обсеовГии по ГРНГ Р УР laquo; laquo;Рбля во время метпя. пп . постоянны, а возмущения по этим параметрам представляются в виде белого щума с нулевыми матема-

V,-, =

Ull = V44 V12 = V2\ = U45 A/, fl4 = У41 = 1*44 А/,

У15 = U24 = U42 = fsi = У45 У22 = У55 A/, 025 = f52 = U55 А/,

У44 =( CT sinijj + созг)50ф) a,

У45 == (a - и a) sim3 созф a gt;. a,

f 55 = ( ct cos Ф + u sin \))a) o, a lt;p, - константы, полученные в результате преобразования расстояний в координаты долготы и широты; А - время выборки измерений по системе laquo;Транзит raquo;.

Точностные характеристики приведенного метода комплексной обработки измерений исследовались путем моделирования процессов навигационных определений [145]. На рис. 26.5 для реальных 376

Рис. 26.5. Временные зависимости погрешностей определения координат места корабля по результатам моделирования прн обработке данных системы laquo;Транзит raquo; стандартным методом (1) и данных систем laquo;Омега raquo; и laquo;Транзит raquo; с использованием фильтра Калмана (2)


6 t,4

характеристик приемных устройств представлены зацисимости во времени погрешностей определения координат места корабля (2а ) при стандартном методе вычислений, принятом в системе laquo;Транзит raquo;, и при обработке результатов измерений рассматриваемым способом. Результаты моделирования показали, что применение фильтра Калмана для совместной обработки измерений позволяет повысить точность навигационных определений по сравнению с обычным методом определения координат места в системе laquo;Транзит raquo; на 20...50 %.

В конце 70-х годов фирма Magnavox разработала комплексную судовую радионавигационную аппаратуру МХ-1105 (рис. 26.6) [149], которая является комбинацией известных приборов МХ-1102, работающего по навигационной системе laquo;Транзит raquo;, и MX-1104, работаюихего по сигналам системы laquo;Омега raquo;. Для решения навигационной задачи используются данные о скорости и курсе корабля, которые, как и данные радиотехнических систем, через устройства связи поступают на основной вычислитель (Z-80). Программы обработки измерений и выдачи результатов расположены в запоминающем устройстве.

Испытания аппаратуры в реальных условиях показали, что точность определения координат места может быть повышена на 60 % по сравнению с точностью навигационных определений по системе laquo;Транзит raquo;.

/Таг

Гирокомпаа

Интерфейс скорости \u курса

Прием-\ник сис-\ тему Омега :

Интерфейс npt .мника Омега

Прием-ник системы Транзит

ЩтрЩ, приемника Транзит

1 Вычиспи-тепь

Л г-80

(дисппеи\

дисппея ипупьта

Навигационная информация

Клавишный пульт

Рис. 26.6. Структурная схема аппаратуры МХ-1105



в навигационном комплексе MNS-2000, серийно выпускаемом с 1983 г. [179], предусмотрена совместная обработка данных НРНС laquo;Лоран-С raquo;, laquo;Декка raquo;, laquo;Омега raquo; и СРНС laquo;Транзит raquo;.

Выбор радионавигационных систегл осуществляется автоматически с помощью ЭВМ или вручную. В ЭВМ установлен следующий приоритет использования сигналов радионавигационных систем:

НРНС laquo;Декка raquo; выбирается в качестве основной при нахождении судна в оптимальной рабочей зоне;

НРНС laquo;Лоран-С raquo; используется тогда, когда ожидаемая точность выше, чем точность РНС laquo;Декка raquo;;

СРНС laquo;Транзит raquo; и НРНС laquo;Омега raquo; выбираются там, где точность выше, чем точность РНС laquo;Лоран-С raquo;;

информация от НРНС laquo;Омега raquo; используется для обсерваций в промежутках между определениями с помощью СНС laquo;Транзит raquo;.

В комплексе на перспективу заложена возможность работы с датчиком ССРНС laquo;Навстар raquo;.

16.4. КОМПЛЕКСИРОВАНИЕ АППАРАТУРЫ ПОТРЕБИТЕЛЕЙ НА УРОВНЕ ПЕРВИЧНОЙ ОБРАБОТКИ ИНФОРМАЦИИ

Типичным примером комплексирования на уровне первичной обработки информации является введение в контур слежения за задержкой сигнала информации об относительной скорости П-НИСЗ (см. sect; 8.6).

Относительная скорость вычисляется бортовой ЭВМ на основании эфемеридной информации и данных о координатах П и его скорости от инерциальной навигационной системы. На рис. 26.7 представлена функциональная схема введения скорости в систему слежения. Здесь X и X* - измеряемая и измеренная задержки сигнала соответственно, SX - скорость изменения задержки, К - относительная погрешность измерения скорости, т-постоянная времени измерительной цепи, обусловливающая задержку выдачи скорости. Погрешность измерения задержки сигнала в схеме е = а, где a = SA -ускорение изменения задержки.

Если скорость вводится точно (т=0, К = 0), то погрешность измерения задержки отсутствует, но и при неточном введении скорости (т-э-0 и / lt; lt;С1) погрешность измерения может быть уменьшена. Таким образом, для снижения погрешности измерения, обусловленной влиянием флуктуационных помех, можно су-

1-К -VS-l-7

РЩ- 1/S

Рис. 26.7. Функциональная схема введения скорости в систему слежения

зить полосу пропускания следящего измерителя, а затем введением данных от автономных средств за счет этого сужения скомпенсировать увеличение динамической ошибки.

В sect; 8.6 приводились зависимости ширины полосы системы слежения за несущей (ССН) и системы слежения за задержкой (ССЗ) от относительной погрешности инерциальной навигационной системы (ИНС) при фиксированных значениях динамических погрешностей измерения (рис. 8.11). Из графиков следует, что при изменении К от 1 (комплексирование отсутствует) до 0,001 ширина полосы пропускания ССН может быть уменьшена от 20 до 2 Гц, а полоса ССЗ от 1 до 0,03 Гц. Значение / lt; = 0,001 соответствует точности современных инерциальных датчиков без специальной калибровки, имеющих уход порядка 1,6 км/ч.

Сравнительный анализ методов комплексирования на уровнях вторичной и первичной обработки информации позволил сделать вывод о том, что на уровне первичной обработки информации комплексирование обеспечивает ббльшую точность и устойчивость к срыву слежения в условиях сильных помех и высокой динамики движения объекта, а на уровне вторичной обработки информации-лучшие результаты в условиях изменяющихся во времени погрешностей ИНС и хранителя времени.

ГЛАВА 27

КРИТЕРИИ ОЦЕНКИ ЭФФЕКТИВНОСТИ НАВИГАЦИОННОГО ИСПОЛЬЗОВАНИЯ СРНС

27.1. ЭФФЕКТИВНОСТЬ СЛОЖНЫХ СИСТЕМ,

Сложная система представляет собой иерархическую (многоступенчатую) структуру, состоящую из многих взаимодействующих элементов, объединяемых в подсистемы различных уровней.

Основные отличительные признаки сложных систем следующие [40]: большое число взаимодействующих составных элементов, сложность функции, выполняемой системой ради достижения заданной цели, возможность разбиения системы на подсистемы различных иерархических уровней, централизованное (или иерархическое) управление, разветвленная информационная сеть и интенсивные потоки информации, взаимодействие с внешней средой и функционирование в условиях воздействия возмущающих факторов.

Отнесение того или другого объекта к категории сложных или простых весьма условно и определяется не только его построением, но и теми задачами, которые ставятся перед исследованием; эбъект целесообразно рассматривать как сложную систему, если



при его изучении существенное место отводится комплексным общесистемным вопросам.

Исследование общесистемных вопросов невозможно без углубления в конкретные особенности работы отдельных устройств. Однако с общесистемной точки зрения представляют наибольщий интерес те свойства частей, которые определяют их взаимную зависимость или непосредственно влияют на свойства системы в целом.

При современных исследованиях эффективности выделяют три основных ее аспекта: потребительский (функциональный), технический и экономический.

При потребительском аспекте эффективность системы рассматривается как совокупность ее целевых свойств, отражающих степень соответствия системы своему назначению по характеру и полноте выполнения возложенных на нее задач. В результате исследования функциональной эффективности может быть выявлена целесообразность применения системы для рещения определенного круга задач.

Технический аспект исследования эффективности связан с оценкой технико-эксплуатационных свойств системы, воплощающих качество ее функционирования в заданных интервале времени и диапазоне условий окружающей среды. С помощью исследования технико-эксплуатационной эффективности можно определить, на каком уровне качества система способна выполнить возложенные на нее задачи.

Экономический аспект исследования эффективности предполагает оценку потребительской стоимости, реализуемой в процессе функционирования системы. Он связан с исчислением прибыли, получаемой в результате применения системы, с оценкой рентабельности системы.

Таким образом, эффективность сложной системы есть обобщенная характеристика совокупности ее функциональных, технико-эксплуатационных и экономических свойств, отображающая полноту и качество выполнения поставленных перед системой задач в заданных условиях ее применения, а также затраты, связанные с реализацией системой возложенных на нее функций. Данное определение подходит для любой сложной технической системы, однако в каждом конкретном случае необходимо выбирать свои показатели эффективности, способные количественно отобразить те свойства, которые присущи именно рассматриваемой системе.

Совокупность возможных показателей качества обширна. Представление о показателях, применяемых для оценки эффективности сложных радиотехнических систем (РТС), дает классификационная схема на рис. 27.1. Расчет показателей эффективности для сложных систем представляет собой весьма непростую задачу, которая требует привлечения специальных математичес-380

Показе

ттели

качест(

la СРНС

Эноноиические

Техника - эксплуатационные Уунщиональные

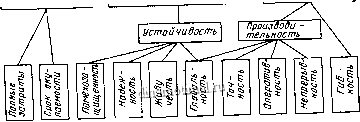

Рис. 27.1. Классификация показателей качества СРНС ких методов и, как правило, решается с помощью быстродействующих ЭВМ.

Эффективность выступает в ранге некоторой синтетической оценки качества системы. Если отдельные показатели качества обозначить через К, (i=l, s), то обобщенный показатель эффективности Э можно сконструировать в виде некоторой функции

Э = Э{Ки К2, Ks). (27.1)

Существует несколько методов построения функции (27.1). Все они представляют обобщенный показатель эффективности в виде совокупности отдельных показателей качества и различаются способом образования этой совокупности.

Метод главных компонентов основан на удержании только тех показателей, которые признаны главнейшими, и отбрасывании остальных. Метод задания весовых коэффициентов заключается в придании включаемым в совокупность компонентам различных весов. Метод ранжировки предполагает такое включение компонентов, при котором составляющие, имеющие более низкий ранг, оказываются уже неспособными подавить компоненты более высокого ранга. Заметим, что при построении функции Э некоторые показатели качества могут входить неявно.

Следует иметь в виду, что и выбор главных компонентов, и их взвешивание, и ранжировка пока что не имеют строгого обоснования, а представляются результатом того или иного произвольного выбора, в лучшем случае - результатом достаточно представительных экспертных оценок. Это, естественно, налагает на используемые обобщенные показатели эффективности субъективистский отпечаток.

Группа показателей, выбранных для оценки эффективности некоторой сложной РТС, позволяет, по существу, оценить также и
