Мощности радиопередающих устройств и имеют тенденцию к росту, как видно из практических примеров. Это позволяет высказать мысль, возможно спорную, о том, что в дальнейшем радиотехника и электротермия смогут иметь общие конструктивные и функциональные узлы для их совместной работы с высоким коэффициентом использования. Что может под этим подразумеваться?

Источники питания, в частности высокочастотные генераторы, преобразователи и т. п., в зависимости от цикличности нагрузки могут работать как излучатели на антенну или как нагреватели

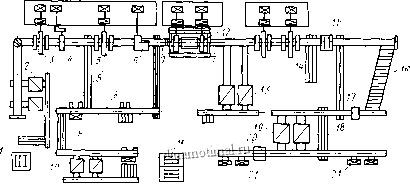

Рис. 78. Установка прокатного стана с автоматизированным индукционным нагревом:

/ - склад слитков; ? - нагревательные печи; Я - обжимная клеть; 4 6, 15, 17 - агрегат резки проката; 5 - клеть для проката заготовок; 7. S - основной и вспомогательный транспортеры; 9. 16 - холодильники: 10. 19 - термические печи; 11 - склад заготовок; 12 ~ печь для догрева заготовок; 13 - печи для первичного нагрева заготовок; 14 - прокатные клети; 1Н - транспортеры; 20 - агрегат правки;

21 - карманы для уборки готовой продукции

на индуктор, а в некоторых случаях и комбинированно: радиопередающее устройство-нагреватель. В связи с тем что настройка колебательных контуров в обоих случаях имеет принципиально одинаковый характер, несмотря на разное назначение, очевидно, станет возможным использование оборудования.

Известно, что при работе высокочастотного устройства с разной технологией нагрева в результате изменения параметров схемы, и особенно параметров нагрузки, частота генерируемых колебаний изменяется в больших пределах. Для ламповых генераторов 2А/ = 0,15/о и требуется стабилизация несущей частоты [33, 38]. В этом случае из двух основных методов, а именно создания многокаскадного лампового генератора с независимым возбуждением и генератора с самовозбуждением и автоматической подстройкой частоты (АПЧ), трудно выбрать лучший.

Эти же вопросы встанут особенно остро в связи с разработкой и внедрением в электротермию тиристорных и других статических 226

преобразователей, частота генерации которых постоянно возрастает (рис. 77), а объем использования расширяется.

Принципы конструирования, принятые в радиотехнике, неизменно будут присутствовать при разработке многих электротермических процессов, а в ряде случаев будут совмещаться и по исполнению. Здесь трудно даже кратко перечислить возможные области применения индукционного нагрева, в том числе и в машиностроении, так как с каждым годом они приобретают все более разнообразные формы (рис. 78). Можно надеяться, что за электротермией, и в частности за индукционным.нагревом в промышленности, - будущее всей промышленной энергетики.

От уровня развития энергетики зависит состояние экономики страны и любого из конкретно взятых предприятий. Одним из основополагающих критериев оценки состояния энергетики является коэффициент полезного использования топливно-энергетических ресурсов КПИтэр. До настоящего времени он остается сравнительно низким (30-40%), а потери эквивалентных энергоресурсов огромны.

Кузнечно-штамповочное производство, прокатное и другие, в которых используется электронагрев, имеют большие резервы вторичного использования энергоресурсов. Совершенствование устройств для нагрева, позволяющих утилизировать электрические потери в токоведущих частях, остаточную теплоту обрабатываемых деталей и узлов, отходы хладагентов (воды, масла), становится насущной проблемой. Некоторые предприятия разра- батывают в этом направлении перспективные планы.

Примерный расчет показывает, что организационная и технологическая структура, например кузнечно-штамповочного цеха, выполненная с учетом достижений науки и техники, позволяет иметь годовую экономию энергоресурсов, в частности электроэнергии, около 60 млн. кВтЧ при работе среднего кузнечно-штамповочного цеха с годовой программой 40 тыс. т. штамповок.

список ЛИТЕРАТУРЫ

1. Бабат Г. И. Индукционный нагрев металлов и его промышленное применение. М. - Л.: Энергия, 1965. 552 с.

2. Бамунэр А. В. Автоматическое регулирование процесса высокочастотного нагрева. М. - Л.: Машиностроение, 1965. 60 с.

3. Браун С. Элементарные процессы в плазме газового разряда. Госэнерго-издат, 1961, 196 с.

4. Будников П. П., Стурман В. К- Исследование свойств магнезитохромито-вых огнеупоров с повышенным содержанием СаО. - В кн.: Огнеупоры, 1967, № 6, с. 71-74.

5. Вайнштейн С. М. Применение в чугунолитейных цехах индукционных печей вместо вагранок. Ии-т черметииформации, 1973, вып. 1.2 с. (Серия 17. Служба и ремонт механического оборудования иа металлургических заводах).

6. Вологдин В. В. Пайка и наплавка при индукционном нагреве. М. - Л.: Машиностроение, 1965, вып. 3. 52 с. (Библиотечка высокочастотника-термиста).

7. Вопросы теории плазмы/Под ред. М, А. Леонтовича. М.: Гос. изд-во литературы по атомной науке и технике, 1963, вып. 1. 284 с.

8. Высокочастотная электротермия: Справочник/Под ред. А. В. Донского. М. - Л.: Машиностроение, 1965. 307 с.

9. Гилод В. Я. Сжигание мазута в металлургических печах. М.: Металлургия, 1973. 244 с.

10. Головин Г. Ф., Замятин М. М. Высокочастотная термическая обработка: Вопросы металловедения и термообработки. 2-е изд., доп. и перераб. Л.; Машиностроение, 1968. 215 с.

11. Дальский Г. И. Индукционный нагрев металла под пластическую деформацию. - Промышленное применение ТВЧ, 1967, с. 27-36 (Тр. ВНИИ ТВЧ, вып. 8).

12. Дмитриев А. В. Перспективы исследований в области промышленного применения ТВЧ. - Промышленное применение ТВЧ. 1967, с. 19-24 (Тр. ВНИИ ТВЧ, вып. 8).

13. Донской А. В., Рамм Г. С, Вигдорович Ю. Б. Высокочастотные электротермические установки с ламповыми генераторами. Л.: Энергия, 1974 . 208 с.

14. Евангулова Е. П., Головин Г. Ф. Закалка стальных стержней при индукционном нагреве с использованием остаточного тепла. - Промышленное применение ТВЧ, 1966, с. 201-213 (Тр. ВНИИ ТВЧ, вып. 7),

15. Инструкция по соединению жил проводов и кабелей с контактными зажимами выводов электрооборудования. Энергия, 1974 . 38 с.

16. Кинетика и термодинамика химических реакций в низкотемпературной плаз.ме. М.: Наука, 1965. 286 с. (АН СССР, Ии-т нефтехимсиитеза).

17. Леванов В. П., Кущ Э. В. Усталостная прочность зубчатых колес, закаленных токами высокой частоты. - Промышленное применение ТВЧ. Л.: Машиностроение, 1958, с. 86-90 (Тр. ВНИИ ТВЧ, вып. 9).

18. Лозинский М. Г. Промышленное применение иидукциоииого иагрева. М.: Изд-во АН СССР, 1958. 471 с.

19. Лэнди Р., Дэвис Д., Альбрехт А. Справочник радиоинженера. М. - Л.: Госэиергоиздат, 1961. 704 с.

20. Малашкевич Е. А., Кокошек В. Г., Цивкин М. Л. Внедрение высокопроизводительных методов обработки деталей гидромеханизмов трактора К-700. - Машиностроение и металлургия, 1971, вып. 3, с. 165-175.

21. Мейике X., Гундлах Ф. В. Радиотехнический справочник. М. - Л.: Госэиергоиздат, 1960. Т. 1. 605 с.

22. Методика определения экономической эффективности использования в народном хозяйстве новой техники, изобретений и рационализаторских предложений. М.: Изд-во АН СССР, 1977. 46 с.

23. Натанзон Е. И. Индукционный нагрев в автомобилестроении. М.: Машиностроение, 1967. 124 с. (Из опыта Горьковского автозавода).

24. Низкотемпературная плазма. - Тр. Международного симпозиума по свойствам и применению низкотемпературной плазмы, 1967. 631 с.

25. Норицын И. А. и др. Автоматизация и механизация технологических процессов ковки и штамповки. М.: Машиностроение, 1967. 388 с.

26. Орловский А. Г. Опыт Московского автомобильного завода им. И. А. Лихачева по применению индукционного сквозного иагрева для штамповки, ковки, высадки. - Промышленное применение ТВЧ. Л., 1972, с. 120-125 (Тр. ВНИИ ТВЧ, вып. 12).

27. Павлюк В. П., Трекало Ю. М., Чепцов А. М. и Седов В. В. Зуботочен1е шлицевых валов трактора К-700. - Машиностроение и металлургия, 191, вып. 3, с. 179-189.

28. Пименов В. И- Высокочастотная лабораторная установка мощное ью 2,5 кВт для нагрева ионизированного газа. - Электротермия, 1964, вып. 35. с. 24-26.

29. Пименов В. И., Сидоренко В. Д. Безэлектродиый газовый разряд в высокочастотном поле и его влияние на режим работы лампового генератор \ - Электротермия, 1966, вып. 50, с. 31-33.

30. Плазмеино-индукциоиная печь. Киев: Изд-во АН УССР, 1974. 4 с. (Ин-т проблем Литья).

31. Разработка процесса термической обработки сателлитов трактора К-700/Н. В. Зимин, Э. В. Кущ, К. И. Сергеева и В. И. Смирнов. - Промышленное применение ТВЧ, 1965, с. 70-87 (Тр. ВНИИ ТВЧ, вып. 6).

32. Рыскин С. е., Шамов А. Н. Индукционный нагрев в кузнечных и прокатных цехах. - Промышленное применение ТВЧ, 1963, с. 5-21 (Тр. ВНИИ ТВЧ, вып. 4).

33. Сидоренко В. Д, Стабилизация частоты ламповых генераторов для индукционного нагрева. -Электротермия, 1963, вып. 11, с. 37-43.

34. Сидоренко В. Д., Грибов С. Л. Индукционный нагрев заготовок в условиях кузнечного производства Кировского завода: Машиностроение и металлургия. Сборник статей Кировского завода, 1971, вып. 3, с. 205-212.

35. Сидоренко В. Д., Грибов С. Л., Вартанов А. Б. Регулирование режима индукционных нагревателей. - Применение токов высокой частоты: Тезисы докладов 7-й Всесоюзной кон)ереиции НТО Машпрома, 1971, с. 31-32.

36. Сидоренко В. Д. Использование высокочастотного безэлектродиого разряда в процессе получения окислов азота. - Применение токов высокой частоты в электротермии: Тезисы докладов 7-й Всесоюзной конференции НТО Машпрома, 1971, с. 99-100.

37. Сидоренко В. Д., Пименов В. И. Индукционные горелки для ионизации газов и устойчивость разряда в них. - Электротермия, 1968, вып. 71, с. 54-59.

38. Сидоренко В. Д., Пименов В. И. Ламповые генераторы для ионизации газов. - Электротермия, 1969, вып. 86, с. 26-29.

39. Система организации труда и заработной платы регламентированного обслуживания автоматической линии комплексными бригадами на заводах автомобильной промышленности. М.: 1974. 139 с.

40. Соколов К. Н. Оборудование термических цехов. Москва - Свердловск: Машгиз, 1957. 420 с.

41. Солодухии А. Г. Экономическое обоснование выбора технологического процесса термической обработки. М.: НТО Машпрома, 1961. 31 с.

42. Термическая обработка металлов. Тематический отраслевой сборник. М.: Металлургия, 1977, № 5. 98 с.

43. Тиристоры. Технический справочник/Под ред. В. А. Лабунцова и др. М.: Энергия, 1971. 292 с.

44. Тиристорные регуляторы возбуждения для высокочастотных машинных генераторов/А. В. Бамунэр, Д. А. Гитгарц, И. М. Филановскнй и Л. А. Яков-влев. - Промышленное применение ТВЧ, 1969, с. 256-262 (Тр. ВНИИ ТВЧ, вып. 10),

45. Фарбман С. А., Колобнев И. Ф. Индукционные печи для плавки металлов и сплавов. 5-е изд., доп. и перераб. М.; Металлургия, 1968. 494 с.

46. Фрикционные механизмы с сульфоцианированными парами трення/Под ред. А. В. Криулниа. Л.: Машиностроение, 1972. 168 с.

47. Шамов А. Н., Бодажков В. А. Проектирование и эксплуатация высокочастотных установок. 2-е изд., доп. и перераб. Л.: Машиностроение, 1974. 280 с.

48. Электротермическое оборудование: Справочник/Под ред. А. П. Альт-гяузена, М. Г. Шевцова. М.: Энергия, 1967. 552 с.

49. Яицков С. А. Ускоренный изотермический индукционный нагрев кузнечных заготовок. М.: Машгиз, 1972. 96 с.

ОГЛАВЛЕНИЕ

Предисловие................ ...........

Глава I. Область применения индукционного нагрева в машиностроении ..............................

1 Классификация оборудования для индукционного нагрева. . -

2. Основы применения устройств для индукционного нагрева в производственных условиях.................. 10

3. Эксплуатационные характеристики средств индукционного нагрева н повышение моторесурса тракторных деталей, обработанных т. в. ч......................... 28

Глава П. Индукционный нагрев металлов в заготовительном производстве ..............................

4. Особенности индукционного нагрева и оборудования..... -

5. Нестандартные нагревательные средства........... 41

Глава III. Индукционный нагрев металлов в кузнечном и инструментальном производстве........................ 52

6. Нагрев заготовок при штамповке тракторных деталей..... -

7. Нагреватели под пластическую деформацию......... 61

8. Станки и поточные линии для нагрева металла перед пластической деформацией..................... 69

9. Индукционный нагрев металлов в инструментальном производстве .......................... 83

10. Плавка чугуна н стали.................. 87

И. Плавка цветных металлов и плавка в вакууме........ 93

12. Состав футеровки.................... 95

13. Способы получения огнеупорной футеровки......... 98

Глава IV. Термообработка тракторных деталей........... 104

14. Закалка углеродистых и высоколегированных сталей..... -

15. Особенности нагрева тел различной формы......... ПО

16. Изменение свойств стали в зависимости от термообработки ... 121

17. Закалочные среды.................... 132

18. Специальные станки и автоматы для термообработки тракторных деталей....................... 137

Г л а в-а V. Особенности эксплуатации электротермического оборудования в машиностроительном производстве............... 154

19. Применение электротермического оборудования в поточно-групповых линиях.................... -

20. Высокочастотные установки с ламповыми генераторами. Тиристорные преобразователи частоты............. 172

21. Линии передачи электроэнергии............... 180

Глава VI. Организация службы ремонта и обслуживания электротермического оборудования в условиях машиностроительного производства 195

22. Участок по ремонту и изготовлению индукторов....... -

23. Система планово-предупредительного ремонта высокочастотных установок для электротермии............. 205

Глава VII. Перспективные области применения индукционного иагрева в машиностроении и металлургии.............. 211

24. Нагрев металлов и газов токами высокой частоты...... -

Список литературы......................... 228
