Bug Б Вариант I

Вид Б Вариант Ж

Вариант б В


Вариант В


gt;



\ г

Рис. 3.21. Конструкция катушек ин-

-экран; г -прокладка; 3 - катушка; 4 -- сердечник; 5 - основание

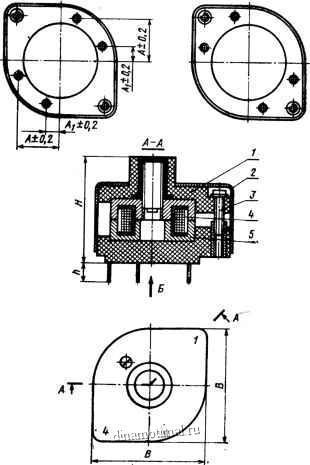

Рис. 322. Конструкция катушек индуктивности типа СБ. вариаит В: / - экран; 2 - прокладка; 3 ~ катушка; 4 - сердечник; 5 - основание


Рис. 3.23. Конструкция катушек индуктивности типа СБ. вид Б. варианты I и 11:

/ - основание; 2 - экран; 3 - винт; 4 - катушка; 5 - сердечник

катушки (СБ), номинального значения индуктивности, типа катушки и обозначения стандарта или технических условий. Например, катушка индуктивности с сердечником из карбонильного железа типа СБ-12а, для печатного монтажа, с подстройкой со стороны, противоположной выводам катушки, и индуктивностью 15 мкГи обозначается:

Катушка индуктивности КИСБ-12а-А-15,0. Характеристики и электромагнитные параметры карбонильного радиотехнического железа рассмотрены во втором разделе справочника. Они соответствуют требованиям ГОСТ 13610-79.

На рис. 3.19 приведена конструкция влагозащищенной катушки индуктивности с экраном из латуни, залитой со стороны основания эпоксидным компаундом. Кроме того, влагозащита обеспечивается конструкцией основания и каркаса, изготавливаемых из пресс-материалов. Данная катушка индуктивности относится к малогабаритным конструкциям, применяющимся для печатного монтажа с сет-



Вид сверху. Вариант 2 Вид Б


Вариант 1

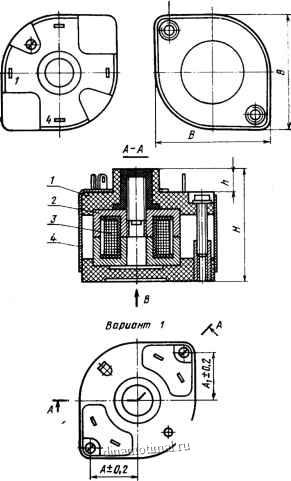

Рис. 3.24. Конструкция катушек индуктивности типа СБ для объемного монтажа:

/ - основание; 2 - сердечник; 3 - катушка; 4 - экран

кой 2,5 мм. На рис. 3.20 показана катушка индуктивности обычного конструктивного исполнения. Так же как у первой катушки, вверху корпуса предусмотрена заглушка, позволяющая подстраивать катушку индуктивности в процессе эксплуатации. В качестве намоточного провода для катушек индуктивности типа СБ применяют провода марок ПЭВ-2, ПЭМ-2, ЛЭШО диаметром 0,05... 1,0 мм.

Конструкция катушек индуктивности в большей степени определяется применяемыми в иих сердечниками, конструкция которых определена ГОСТ 10983-75. Броневые карбонильные сердечники типа СБ подразделяют на два исполнения: а - с замкнутой магнитной цепью и б - с разомкнутой магнитной цепью. Каждый сердечник иипа СБ состоит из двух чашек и подстроечника. В зависимости от конструкции чашек сердечники типа СБ изготавливают в двух


Вариант 1

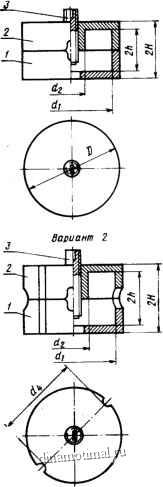

Рис. 3.25. Конструкция сердечников катушек индуктивности типа СБ из ферритов, исполнение а, варианты 1 и 2:

/ - чашка без резьбы: г - чашка с резьбой; 3-- подстроечник

Рис. 3-26. Конструкция сердечников катущ laquo;к индуктивности типа СБ из ферритов, исполнение б, варианты 1 и 2:

/ - чашка без резьбы; 2 -чашка с резьбой; 3 - подстроечник



вариант t


Вариант Z


варввт f



Вариант Z щ


Рис. 3.27. Конструкция чашек с резьбой из карбонильного железа, варианты 1 и 2

Рис. 3.28. Конструкция чашек без резьбы для сердечников из карбонильного железа типа СБ, исполнение а, варианты I и II

Конструктивные размеры карбонильных броневых сердечников типа СБ исполнения а

Типоразмер исполнения

СБ-ба СБ-9а СБ-12а СБ-18а СБ-23-11а СБ-23-17а СБ-28а СБ-3}а

si Р

Размеры, мм

Типоразмер чашки

с резьбой

без резьбы

о. 3*

6,5 9,6 12,3 18,0 23,0 23,0 28,0 34,0

4,9 7.5 10,0 14.0 18,5 18,0 22,0 27,0

3,0 4,6 6,0 9.0 10,0 11.0 13,0 13.

16,0 21,0 21,0 26,0 ,8

6.4 7,6 11,0 14. 11,4 17,4 23,4 28,4

4.0 4.2 8,2 ,4 6,2 12,0 17,0 20,4

8 10

ЧР-6 ЧР-9 ЧР-12 ЧР-18 ЧР-23-5 ЧР-23-8 ЧР-28 ЧР-34

ЧГ-ба ЧГ-9а ЧГ-12а ЧГ-18а ЧГ-23-5а ЛГ-23-8а ЧГ-28а ЧГ-34а

2 3 4 5 6 7

1.3 2.5 5,0 16.5 20,0 30,0 50,0 81,0

Таблица 3.31

Конструктивные размеры карбонильных броневых сердечников типа СБ исполнения б

Типоразмер сердечника

Размеры, мм

Типоразмер чашки

с резьбой

без резьбы

Сб-66

ЧР-6

ЧГ-66

Сб-96

ЧР-9

ЧГ-96

Сб-126

12,3

10,00

11.0

ЧР-12

ЧГ-126

Сб-236

23,0

18,5

10.0

21,0

11,4

ЧР-23-5

ЧГ-236

19.7

Таблица 3.32

Конструктивные размеры чашек с резьбой нз карбонильного железа для сердечников типа СБ

Типоразмер чашки с резьбой

ЧР-6

ЧР-9

ЧР-12

ЧР-18

ЧР-23-.5

ЧР-23-8

ЧР-28

ЧР-34

Н с1 X X

п U X Их*

Размеры, мм

6,5 9,6 12,3 18,0 23,0 23,0 28,0 34,0

4,9 7.5 10.0 14,0 18.5 18,0 22,0 27,0

3.0 4.6 6,0 9.0 10. 11.0 13.0 13,5

М2 МЗ М4 М5

Х0,75 То же М8х1 М8х1

16.0 21,0 21.0 26.

30,8

3,0 3,6 5,3 7,2 5,5 8.5 1.5 14,0

2,0 2.1 4,1 5.2 3,1 6.0 8,5 10.2

1.0 1,2 1,7 1,5 2,5 3.5 4,0 5.5

3.0 3,0 5.0

0.3 0.5 0,7 0,7 0.9 0,8

0,5 0,7 0,9 0,8 0,9 1.3 1,3 1,7

0.3 0.3 0.3
