вариант 1
/I \н \А
вариантах: 1 - с двумя прорезями для выводов обмоточного провода; 2 - с четырьмя прорезями для выводов.
Общий вид, конструкция и основные размеры карбонильных броневых сердечников типа СБ приведены на рис. 3.25 (исполнение laquo;а raquo;) и в табл. 3.30. Конструкция и размеры сердечников исполнении laquo;б raquo; приведены на рис. 3.26 и в табл. 3.31.
Общий вид, конструкция и размеры чашек с резьбой для сердечников типа СБ приведены на рис. 3.27 и в табл. 3.32. Общий вид, конструкция и размеры
чашек без резьбы для сердечников типа СБ исполнения laquo;а raquo; приведены на рис. 3.28 и в табл. 3.33. Общий вид, конструкция и размеры чашек без резьбы для сердечников типа СБ исполнения laquo;б raquo; приведены на рис. 3.29 и в табл. 3.34.
Констркуция и размеры подстроечных сердечников из карбонильного железа для сердечников типа СБ приведены на рис. 3.30 и в табл. 3.35.
Допуски на резьбу чашек и подстроечников типа СБ даны в табл. 3.36.
Справочные данные о геометрических параметрах карбонильных броневых сердечников типа СБ, рассчитанных по номинальным размерам сердечников исполнения А, приведены в табл. 3.37.
Электромагнитные параметры порошкообразных карбонильного желза марок Р-10, Р-20, Р-100, Р-100-Ф, Пс н ВКЖ рассмотрены в гл. 2.
в plusmn;0,2

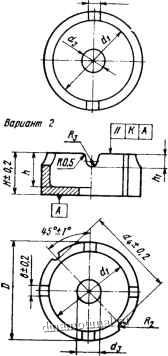

Рис. 3.29. Конструкция чашек без резьбы для сердечников из карбонильного железа типа СБ, исполнение б, варианты I и II
Рис. 3.30. Конструкция резьбового подстроечника для сердечников типа СБ
Типоразмер
чашек без резьбы
ЧГ-ба
ЧГ-9а
ЧГ-12а
ЧГ-18а
ЧГ-23-5а
ЧГ-23-8а
ЧГ-28а
ЧГ-34а
о к
Размеры, мм
6,5 9,6 12,3
23,0 23,0 28.0 34,0
О 14
4,9 7,5 10,0 .0 18,5 18,0 22,0 27,0
3.0 4.6 6,0 9,0 10,0 11,0 13,0 13,5
2,2 3,2 4,2 5,2 7,2 7,2 8,2 8,2
16,0 21.0 21,0 26,0 30,8
3,0 3,6 5,3 7,2 5,5 8,5 11,5 14,0
2,0 2,1 4,1 5,2 3,1 6,0 8,5 10,2
1,0 1.2 1,7 1,5 2,5 3,5 4,0 5,5
1.0 1,5 2,0 2,0 2,0 3,0 3,0 4,0
0,7 0,7 0,9 0.9
0.5 0,7
1,3 1,3 1,7
Таблица 3.34
Конструктивные размеры чашек без резьбы из карбонильного железа дли сердечников типа СБ исполнения б
Типоразмер чашек без резьбы | *- i 5 о к 1= S | Размеры, мм | ||||||||||
ЧГ-66 ЧГ-Эб ЧГ-126 ЧГ-236 | 6.5 9.6 12,3 23,0 | 4,9 7,5 10,0 18,5 | 3.2 4,2 | 21,0 | 3,0 3,6 5,3 5,5 | 2,0 2,1 4,1 3,1 | 1,2 1.7 | 1.0 1,5 2.0 2.0 | 0,3 0,3 0,3 0,5 | 0,5 0,7 0,9 0,9 | ||
Таблица 3.35
Конструктивные размеры подстроечных сердечников из карбонильного железа для сердечников типа СБ
Номер | Размеры, мм | ||||||
подстроеч пика | 1 | ||||||
1 €\ | |||||||
1 ,и | |||||||
11,5 | |||||||
13,5 | |||||||
М7х0,75 | 13,0 | ||||||
М7Х0.75 | 19,0 | ||||||
М8Х1 | 25,0 | ||||||
М8х1 | 30,0 | ||||||
Конструктивные размеры чашек без резьбы из карбонильного железа для сердечников типа СБ исполнения а
Допуски на резьбу чашек и подстроечиых сердечников из карбонильного железа для сердечников типа СБ
Типо размер чашки | Обозиа-чеиие резьбы | Предельное отклонение диаметра резьбы чашки | Предельное отклонение диаметра резьбы подстроечиого сердечника | |||||||||
нижнее | верхнее | верхнее | нижнее | |||||||||
laquo;: Z га X | amp; | gt; gt; laquo; К X ЕС X | laquo;: | lt;я Z X
со X |
S S ЕС S | с raquo; | га X | |||||
ЧР-6 | -f 0,115 | +0,115 | -0,100 | -0,112 | ||||||||
ЧР-9 | +0,18 | +0,16 | -0,15 | -0,18 | ||||||||
ЧР-12 | +0,23 | -1-0,16 | -0,15 | -0,20 | ||||||||
ЧР-18 | +0,23 | +0,16 | -0,20 -0,20 | |||||||||
ЧР-23-5 | М7х0,75 | +0,25 | +0.20 | -0,32 | -0,265 | |||||||
ЧР-23-8 | М7х0,75 | +0,25 | +0,20 | -0,32 | -0,265 | |||||||
ЧР-28 | М8х1 | +0,25 | +0,20 | -0,35 -0,345 | ||||||||
ЧР-34 | M8XI | +0,25 | +0,20 | -0,35 | -0,345 |
Таблица 3.3
Геометрические параметры карбонильных броиевых сердечников типа СБ исполнения А
Типоразмер сердечника | Внешний объем | Объем намоточного пространства V,:cM raquo; | Объем, занимаемый материалом сердечника. Vn, см gt; | Средняя длина пути магнитной линии /ср. см | Средняя площадь сечения Sep. см |
СБ-6 | 0,21 | 0,0047 | 0.14 | 1.31 | 0.110 |
СБ-9 | 0,55 | 0,115 | 0.37 | 1.60 | 0.230 * |
СБ-12 | 1,31 | 0,410 | 0.75 | 2.49 | 0,300 |
СБ-18 | 3,76 | 0,940 | 2.50 | 3.37 | 0.740 1 |
СБ-23-11 | 4.75 | 1,180 | 3,10 | 2.93 | 1.100 j |
СБ-23-17 | 7,23 | 1,920 | 4.60 | 4.04 | 1,140 1 |
СБ-28 | 14,40 | 4,200 | 9.О0 | 5.44 | 1.700 1 |
СБ-34 | 25,80 | 8,750 | 15.60 | 6,80 | 2.300 ; |
Таблица 3.38
Значения коэффициентов индуктивности и витков катушек индуктивности типа СБ
п н i л ш X ва O.S X X iriii | СБ-9а | СБ-12а | СБ-126 | СБ-23-IIa | СБ-23-IIC | СБ-23-17а | СБ-28а | СБ-34а |
7.1...8.9 | 7,6...8,2 | 8,5... ...10,6 | 4.8...5,8 | 5,4...6,9 | ||||
19.8... ...12,6 | 17.3... ...15,1 | 13,8... ...8,9 | 43,5... ...29,7 | 34,3... ...21,0 | 35,7 | 38,5 | 38,5 |
Температурный коэффициент индуктивности в диапазоне температур -еО...--Й deg;С с сердечником из карбонильного железа марок:
МР-20.........-50-1О-в...+200 1О-в 1/К
МР-100 .........-20-10-в...+160-Ш-е 1/К
Электрическое сопротивление изоляции между обмоткой и экраном:
в нормальных климатических условиях.
не менее ........ 100 МОм
при воздействии температуры +85 deg;С.
не менее......... 5 МОм
прн влажности Х)% и температуре
+36 deg;С. не менее...... 1 МОм
при воздействии инея с последующим
оттаиванием, ие менее..... 1 МОм
прн воздействии пониженного атмосферного давления, ие менее .... 10 МОм Номинальное значение индуктивности . . 0Д..1О00 мкГи
Собственная емкость....... S...50 пФ
Диапазон рабочих частот..... I1...6O МГц
Коэффициент перекрытия..... 1б...37%
Технологический разброс индуктивности 4... 10% Добротность катушек индуктивности в зависимости от частоты...... 6О...2в0
Нестабильность индуктивности прн нормальных климатических условиях, не более . . plusmn;0.3%
Подстройка индуктивности..... plusmn;5%
Величина изменения индуктивности и добротности в процессе эксплуатации . . . plusmn;1.5...10%
Каждый типоразмер катушек индуктивности типа СБ характеризуется определенными значениями коэффициента индуктивности и коэффициента витков. Значения Al к а приведены в табл. 3.38.
Для различных вариантов исполнения катушек индуктивности на определенную индуктивность используют каркасы катушек в одно-, двух-, трех- и четы-рехсекционном исполнении. Общий вид, конструкция и основные размеры каркасов катушек индуктивности типа СБ приведены на рис. 3.31 и в табл. 3.39.
Таблица 3J Размеры каркасов катушек иидуктивиости типа СБ
Типоразмер | Номер | Размеры, мм % | |||||
катушки иидуктивиости | рисунка | 1 | |||||
СБ-9 | 3.31.0 3.31,6 | 3,2 1,4 | |||||
СБ-12 | 3.31,о 3.31,6 3.31,в 3.31,г | 7,0 3,25 2,0 1,37 | |||||
СБ-23-11 | 3.31,о 3.31,6 3.31.в | 4,8 2,1 1,2 | 18,3 | 10,2 | 11.4 | ||
СБ-28 | 3.31,о 3.31,6 3.31,в 3,31,г | 16,8 | 15,6 4,7 4,8 3,45 | 21,8 | 13,2 | 14,6 | |
СБ-34 | 3.31,0 3.31,6 3.31,в 3.31,г | 20,2 | 18,6 8,9 5,66 4,0 | 26,8 | 13,7 | 16,0 |

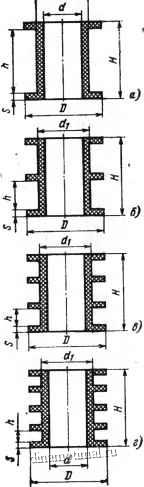

Рис. 3.31. Конструкция каркасов катушек иидук- тивности типа СБ:
о - одиосекцнонная; б - двухсекционная: в - трехсек циоииая; г - многосекцноииая
Условия эксплуатации катушек индуктивности типа СБ
Температура окружающей среды . . . -60...-1-60 deg;С
Предельная повышенная рабочая темпера-
тура окружающей среды..... +60 С
Предельная пониженная рабочая темпера-
тура окружающей среды..... сл ?*ог
Смена температур . ..... -W...-\-w
Относительная влажность воздуха:
для герметизированных катушек прн
температуре +35 С без конденсации
влаги ..........
для негерметизированных катушек прн
температуре +25 С без конденсации
влаги ..........
Атмосферное давление воздуха или другого газа.......... 0,еб7...297 кПа
(5 мм рт. ст.... 3 кгс/см )
Вибрационные нагрузки в диапазоне частот
5...2500 Гц с ускорением..... До 10 gf (98, Г м/с )
Многократные удары при длительности ударов ие менее 3 мс с ускорением .... До 50 g (401 м/с) Одиночные удары при длительности ударов
не менее 2 мс с ускорением..... До 150 g (Г471 м/с*)
Линейные (центробежные) нагрузки с ускорением ........... До 59g (491 м/с=)
3.3. Катушки индуктивности типа ФМ
Микромодульиые катушки индуктивности типа ФМ с кольцевыми сердечниками из ферритов и карбонильного железа применяют в индуктивных элементах РЭА и аппаратуры средств связи, работающих в диапазоне частот 1... 15 МГц. Номинальная индуктивность катушек определяется размерным рядом и находится в пределах 1... 2500 мкГи. В качестве основания, на котором распаивается катушка индуктивности, принята унифицированная керамическая плата с 12 пазами с размерами 9,5x9,5 мм.
Катушкам индуктивности присвоено сокращенное обозначение, которое состоит из начальных букв названия катушки и букв ФМ, обозначающих: с ферри-говым сердечником, микромодульные. При заказе и в конструкторской документации применяется условное обозначение, которое состоит из слов laquo;Катушка ин-.туктивностн raquo;, сокращенного обозначения, номинальной индуктивности, номеров выводов платы, к которым подключаются выводы катушки, и номера стандарта или ТУ.
Пример записи катушки индуктивности в конструкторской документации с номинальной индуктивностью 2,5 мкГн и номерами выводов 1-4: Катушка индуктивности КИФМ 2,5 мкГн I-4.
Общий вид, конструкция, габаритные и установочные размеры герметизированных микромодульных катушек индуктивности приведены иа рис. 3.32 и в табл. 3.40.
Конструктивно микромодульная катушка индуктивности состоит из основания, кольцевого сердечника и защитного колпачка. После сборки и распайки выводов катушки индуктивности заливают эпоксидным компаундом и закрывают чгеталлическим защитным колпачком, на котором указывают: порядковый номер, соответствующий индуктивности по табл. 3,40, и вариант цоколевки, который обозначается следующим образом: I-4 (4), I-5 (5) или I-8 (8).
Основание катушки индуктивности покрывают нитроэмалью, иа которую наносят маркировку: год и месяц изготовления и клеймо ОТК.
Масса катушек индуктивности не превышает значений, указанных в табл.
3.40.
Выводные концы катушек индуктивности подключают к пазам 1-4, 1-5 или 1-8 керамической платы вида IO-I, что оговаривается в конструкторской документации.
В качестве сердечников в катушках индуктивности используют кольцевые сердечники из ферритов марок Р-20, IOOHHI и 2000HHI, основные характеристики которых рассмотрены ниже.
Электромагнитные параметры катушек индуктивности, измеренные до заливки в микромодуль, приведены в табл. 3.41. Они обеспечиваются конструкцией и свойствами материала ферритовых сердечников. У катушек индуктивности, залитых в микромодуль, изменение индуктивности ие превышает plusmn;5%, добротио-
