Номинальная индуктивность и пределы изменения индуктивности подстроечником катушек типов МКИП и МКИП-3

1,00 1,25 1,60 2,0 2,50 3,15 4,00 5,00 6,30 8,00 10,0 1-2,5 16,0 20,0 25,0 31,5 40,0 50,0 63,0 80,0 100 125 160 200

1,10 1,37 1,76 2,20 2,75 3,46 4,40 5,50 7,00 8,80 11,0 13,7 17,6 22,0 27,5 34,6 44,0 55,0 70,0 88,0 110 137 176 220

0,90 1.12 1,44 1.80 2,25 2,84 3,60 4,50 5,60 7Д) 9,00 11,2 14,4 18,0 22,5 28,4 36,0 45,0 56,0 72,0 90,0 112 144 180

250 315

400 500 630 800 1000 1250 1600 2000 2500 3150 4000 5ОО0 6300 10000 16О0О 25 000 40 000 63 ООО 100 000 160 000 250 ООО 315000

275 346 440 550 700 880 11О0 1370 1760 2200 2750 3460 4400 5500 7000 11 ООО 17600 27 500 44 ООО 70 000 110090 176000 275 000 346 000

225 284 360 450 560 720 900 1120 1440 1800 2250 2840 36О0 4500 5600 9000 144О0 22 500 36 000 56 ООО 90 ООО 144 000 225000 284 000

Основные технические характеристики сердечников из феррита марки ЮООНМЗ

Индуктивность на частоте 465 кГц, не менее

Добротность при частоте 465 кГц, не менее

Относительный температурный коэффициент начальной

магнитной проницаемости:

для комплекта ЧМ ЮООНМЗ группы А при температуре - 10...-Н50 deg;С, ие более.......

для комплекта ЧМ1ОО0НМЗ группы Б при температуре -60...+70С, ие более.......

276 мкГи 120

1,6-10-5

30-10-5

Примеры записи сердечников в конструкторской документации:

n f,P?o l ЧМ1000НМЗ-4-А. Чашка Ч,М1000НМЗ-4-А. Подстроечник М1ОООНМЗ-А.

виЗА

Таблица 3.47

Значения температурного коэффициента индуктивности катушек типов МКИ, МКИП, МКИ-3, МКИП-3

J

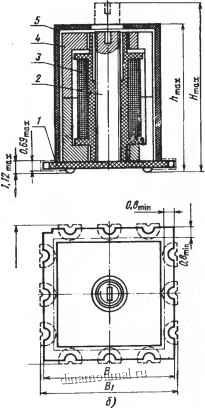

Рис. 3.34. Конструкция микромодульных катушек индуктивности типов МКИ

МКИП, МКИ-3, МКИП-3

/ - плата керамическая; 2 - подстроечник; 3 -катушка; 4 - сердечник; 5 - кожух

Номинальная индуктивность, мкГн

1,00 1,25 1.60 2.00 2.50 3,15 4.00 5.00 6.30 8.00 №.0 12.5 16,0 20,0 25.0 31,5 40.0 50.0 63.0 80.0 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000 5000 6300 10000 16 000 25 000 40 000 63 000 100 000 160 000 250 ООО 315 000

Значения добротности катушек индуктивности

Добротность Q, не более

Добротность Q после установки

на печатные платы, не менее

Добротность Q после механических и климатических испытаний, не менее

Частота измерения добротности /. МГц

I 56

16 14 12 И 10

6.3 5.6 5.0 4.6 4.0 3.5

0.55

0.50

0.45

0,40

0.35

0.31

0.28

0.25

0,225

0.175

0.14

0.125

0.10

0.08

0.064

0.05

0.02

0.016

0.013

0.011

0.010

Рис. 3.35. Конструкция сердечников катушек индуктивности типов МКИ, МКИП, МКИ-3, МКИП-3:

а - сердечник броиевой малогабаритный типа Ч; б - подстроечиик резьбовой

В катушках индуктивности применяют также броневые малогабаритные сердечники типа Ч нз феррита марки 50ВЧ2-2. Эти сердечники предназначены для работы в интервале температур -60... -1-120 С в диапазоне частот до 50 МГц.

Общий вид и габаритные размеры броневых чашечных сердечников из феррита марки 50ВЧ2-2 приведены на рис. 3.35 и в табл. 3.50.

Таблица 3.49

Конструктивные размеры чашек и подстроечников из феррита ЮООНМЗ

Таблица 3.50

Конструктивные размеры чашек и подстроечников малогабаритных броиевых сердечников из феррита марки 50ВЧ2

Основные технические характеристика сердечников Щ

Начальная магнитная проницаемость . . 50 plusmn;10 щ

Относительный температурный коэффици- i

еит начальной магнитной проницаемости в I

интервале температур: о laquo; в 1л-б Ш

-6O...+20 deg;d........ --ivtl

+20...+125 С, ие более .... 10-Ш laquo;

Величина добротности чашек измеряется иа стандартной катушке при частоте 10 МГц и равна при диаметре чашки:

D=6.1 мм........ о

)=8,8 мм........

Относительная магнитная проницаемость подстроечников при частоте 10 МГц и размерах подстроечника: о,

D=2,8 мм, L=I2 мм..... 3,б...4,0

Добротность подстроечников при частоте 10 МГц и размерах подстроечника:

D=2,3 мм, L=9 мм, не менее ... Ьо

D=2,8 мм, L=12 мм, не менее . . 75 i

Примеры записи сердечников в конструкторской Документации: Сердечник М50ВЧ2 2. Чашка Ч,М50ВЧ2-2. Подстроечник Ч,М50ВЧ2-2. Пределы номинальных значений индуктивности катушек, точность нзгоговле ния и пределы регулирования индуктивности приведены в табл.

Таблица 3.51

Пределы номинальных значений индуктивности катушек, точность изготовления и пределы регулирования индуктивности

Тип катушки

МКИ, МКИ-3 МКИ, МКИ-3 .МКИ, МКИ-3 МКИ-3 .МКИ-3

,МКИП, МКИП 3 .\\КИП, МКИП-3 МКИП. .МКИП 3

.wKHn-3

МКИП-3

Условия эксплуатации катушек индуктивности типов МКИ. МКИП. МКИ-3. МКИП-3

Температура окружающей среды Предельная повышенная рабочая температура окружающей среды.....

Предельная пониженная рабочая температура окружающей среды.....

-60...+85 +85-0 -60 deg;С

Смена температур .....

Относительная влажность воздуха прн температуре +40 deg;С и ниже без конденсации

влаги ...........

Атмосферное давление воздуха ....

Вибрационные нагрузки в диапазоне частот

5...50O0I Гц с ускорением......

Многократные удары с ускорением . . Одиночные удары с ускорением .... Линейные (центробежные) нагрузки с ускорением .........

-60,..+85

666,7 Па ...304 кПа (5 мм рт. ст.... 3 кгс/см )

До 40g (392 м/с raquo;) i До 7Sg (735 м/с2) До Vmg (1470 м/с2)

До 1Э0(147О м/с raquo;)

!. 3.5. Катушки индуктивности типа ВГТ

В магнитных элементах РЭА и радиотехнической аппаратуры, а также аппаратуры проводной связи широко применяют катушки индуктивности без магнитных сердечников двух видов; неподстраиваемые и подстраиваемые. Непод-страиваемые катушки индуктивности изготавливают на заданные номинальные значения индуктивности и добротности. Эти катушки имеют жесткие требования по ТКИ и стабильности, которые определяют их конструкцию и материал каркаса.

Катушки с подстраиваемой индуктивностью изготавливают в двух исполнениях: влагозащищенные и невлагозащищенные. Материалом для каркаса служит керамика или пресс-материал ДСВ. В качестве подстроечников применяют гладкие сердечники из ферритов марок ЮОНН, 600НН, 20ВН2 (20ВЧ2), 50ВН2 (50ВЧ2).

Катушки индуктивности типа ВП предназначены для работы в диапазоне частот до 50 МГц. Значения индуктивности катушек без сердечника колеблются от долей до сотен микрогенри. Для неподстраицаемых катуше1ч индуктивность по заданному номиналу обеспечивается с точностью до 0,3 7о. Для подстраиваемых катушек обеспечивается плавная подстройка в пределах 10... 30% от номинальной в обе стороны. Величина добротности катушек без магнитного сердечника зависит от многих факторов: конструктивного нсполнення, марки провода, числа витков, геометрических размеров и частоты. Она определяется отношением mL к сопротивлению катушки переменному току. Добротность изменяется с частотой н имеет максимум при определенной частоте. Катушки индуктивности имеют добротность 80... 500. Лучшая добротность у однослойных цилиндрических катушек. Величина добротности возрастает с увеличением размеров однослойных катушек. В катушках с подстроечником, добротность которых снижается за счет введения подстроечника, используются тонкожильные провода. Добротность катушек на кольцевом каркасе меньше, чем у одно- и многослойных катушек на цилиндрическом каркасе. Добротность катушек повышается прн применении плоских проводов. Цилиндрическая катушка с экраном не подвержена влиянию внешнего электромагнитного поля.

Основные расчетные зависимости электромагнитных параметров катушек индуктивности без магнитного сердечника рассмотрены в гл. 1. При расчете Определяется форма каркаса, на который наматывается провод. Практически применяются две формы каркасов: кольцевая и цилиндрическая. Форма каркаса выбирается в зависимости от индуктивности, стабильности, ТКИ, нелинейных Искажений и процента подстройки. Катушки с кольцевыми каркасами применяют в тех случаях, когда необходимо получить достаточно большие величины индуктивности и малые нелинейные искажения. Размер каркаса и его конструкция проектируются исходя из заданных габаритов катушки и в соответствии с размерами подстроечных сердечников. В качестве намоточного провода используют ЛЭШО, ЛЭЛО, ЛЭВ, ЛЭТ
