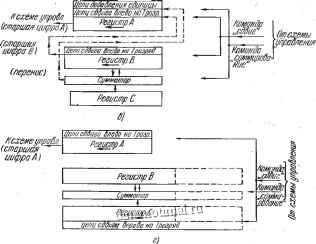

Рис. 4-2. Построение арифметического устройства параллельного типа при использовании различных вариантов выполнения умножения: с) 1-й вариант; б) 2-й вариант; е) 3-й вариант; г) 4-й вариант.



нуль (если оба сомножителя меньше единицы, то и их произведение меньше единицы).

2 deg;. Второй вариант (рис. 4-2, б) выполнен в точности по описанию процесса умножения, имеющемуся в 4.1.1. и в разделе 1 (см. 1.2.З.). Умножение здесь тоже начинается от младших разрядов множителя, так что в регистре А каждый раз производятся сдвиги вправо. Но одновременно с этим производится сдвиг множимого С влево (к началу умножения множимое располагается в младших т разрядах регистра С).

Вариант этот не используется в параллельных устройствах потому, что он оказывается очень не экономным по количеству необходимого оборудования. Для его осуществления, очевидно, необходимо иметь (2т - 1) разрядов в регистре С и по 2т разрядов в регистре Вив сумматоре, где m - число разрядов в сомножителях. При этом, например, разряды сумматора используются плохо: в начальных циклах умножения старшие разряды заняты все время laquo;суммированием raquo; нулей, в конце умножения на младшие разряды поступают из регистра С нули, т. е. никаких полезных операций они фактически не производят.

В то же время описанный вариант мог бы оказаться выгодным с двух точек зрения.

Во-первых, в этом варианте к началу умножения можно установить в регистре В вместо нуля какое-нибудь другое число - В (скажем, результат предьщущего умно- жения). Тогда в результате умножения мы получили бы в регистре В вместо произведения АС величину В + АС; это позволило бы легко организовать накопление суммы произведений пар чисел {AiCi + АС -f- + ) В первом варианте этого сделать нельзя, так как там в процессе умножения первоначальное содержимое регистра В сдвигалось бы т раз вправо; если бы в регистре В первоначально размещалось какое-нибудь число Б, то в итоге выполнения умножения мы получили бы вместо В -f- АС величину Вп -f- АС, где п - основание системы счисления, m - количество разрядов.

Во-вторых, преимуществом рассматриваемого варианта могло бы явиться отсутствие сдвигов в регистре В. При определенных построениях схем это позволило бы совместить во времени прием последней для данного цикла



умножения суммы в регистр В со сдвигом в регистрах Л и С (в двоичной системе в каждом цикле умножения может быть только одно суммирование, которое, таким образом, всегда совмещалось бы во времени с тактом сдвига).

Однако, как мы увидим из дальнейшего, те же преимущества могут быть реализованы и более простыми средствами - без таких больших затрат оборудования, как в рассмотренном варианте.

3 deg;. Третий вариант (рис. 4-2, в) отличается тем, что умножение начинается от старших разрядов множителя. Поэтому в каждом цикле умножения множитель в регистре А нужно будет сдвигать влево на 1 разряд. Сдвиг влево будем производить также и в регистре В (вариант, о котором говорилось в самом начале настоящего раздела).

Поскольку сдвиг в обоих регистрах А я В выполняется в одну и ту же сторону, здесь можно, как и в первом варианте, передавать в освобождающиеся разряды регистра А те цифры произведения, которые выходят слева за пределы регистра В. Однако в первом варианте за пределы регистра В при сдвигах уходили готовые младшие разряды произведения. Здесь же за пределы регистра В уходят старшие разряды предыдущей суммы частичных произведений; при последующих суммированиях с младшими частичными произведениями возможен перенос единиц в старшие разряды, находящиеся уже в регистре Л. Поэтому в те моменты времени, когда выполняются суммирования В + С, регистр Л должен быть включен счетчиком, с тем чтобы единица переноса с выхода старшего разряда сумматора могла бы добавляться к содержимому регистра Л. Например, если речь идет о двоичной системе, то регистр Л может быть выполнен по схеме рис. 2-38 (стр. 232); наряду с цепью полных одноразрядных сумматоров, образующих основной параллельный сумматор, в устройство будет входить дополнительно еще цепь из полусумматоров, связанная с регистром Л. Регистр В я связанный с ним параллельный сумматор должны содержать по (т + I) разрядов - тогда добавление единицы в регистре А никогда не приведет к изменениям в его старших разрядах - тех, где еще хранятся неиспользованные разряды множителя; добавление единицы будет затрагивать лишь те разряды регистра Л. где находятся цифры, выдвинутые из В.
