с четырьмя десятичными знаками после запятой, величины т( )И Р (п, пц) - с.двумя знаками; с ростом зависимости Шп а Р (п, /гг) от приближаются к линейным.

4.5. Аппара!тные методы второго порядка ускорения умножения в параллельных устройствах.

Излагаемые ниже методы можно обобщить для любых оснований системы счисления. Однако мы рассмотрим их лишь применительно к двоичной системе.

4.5.1. Основная идея. Аппаратные методы второго порядка - это такие методы ускорения умножения, для осуществления которых необходимое количество дополнительного оборудования пропорщюнально примерно - квадрату количества разрядов в перемножаемых числах.

Принцип построения множительного устройства, использующего метод ускорения умножения 2-го порядка, иллюстрируется рис. 4-9. Устройство состоит из m - 1 параллельных сумматоров (каждый - на m разрядов) и m рядов логических элементов laquo;и raquo;, по т элементов в ряду. Параллельные т-разрядные сумматоры изображены на рисунке в виде рядов одноразрядных сумматоров, по т в ряду.

Каждый из рядов элементов laquo;и raquo; управляется одним каким-нибудь разрядом множителя; например, во все элементы laquo;и raquo; первого ряда (на рисунке - верхний ряд) вводится сигнал, соответствующий младшей цифре множителя, во все элементы laquo;и raquo; второго ряда -сигнал, соответствующий (т - 1)-й цифре множителя, и т. д. На другие входы элементов laquo;и raquo; поданы сигналы, соответствующие цифрам множимого. Если, к примеру, т-я цифра множителя есть laquo;1 raquo;, то комбинация сигналов на выходах элементов laquo;и raquo; первого ряда соответствует комбинации сигналов на выходе регистра множимого, т. е. изображает множимое; если же т-я цифра множителя есть laquo;О raquo;, то и сигналы на выходах всех элементов laquo;и raquo; первого ряда являются нулями. Таким образом, первый ряд элементов laquo;и raquo; отрабатывает частичное произведение множимого на младшую цифру множителя.

(т+О

Лроизбедение

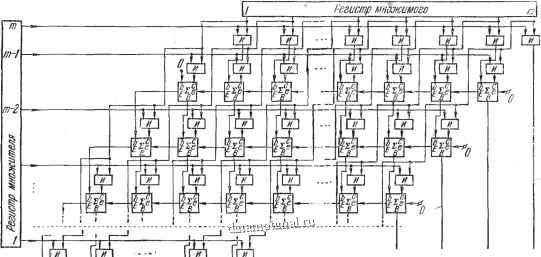

Рис. 4-9. Принцип построения множительного устройства, в котором использован метод ускорения

умножения 2-го порядка.

Точнотакжевторой ряд элементов laquo;и raquo; отрабатывает частичное произведение множимого на (т - 1)-ю цифру множителя и т. д.

Параллельные сумматоры, имеющиеся в составе устройства, выполняют суммирование этих частичных произведений с необходимым сдвигом друг относительно друга. В первом из сумматоров (на рисунке - верхний ряд одноразрядных сумматоров) суммируются частичные произведения множимого на т-ю и на (т - 1)-ю цифры множителя, причем второе сдвинуто относительно первого на один разряд влево; во втором параллельном сумматоре сумма предьщущих частичных произведений суммируется с частич-ньш произведением множимого на (т - 2)-ю цифру множителя, причем последнее сдвинуто относительно предыдущей суммы частичных произведений на один разряд влево; и т. д. На выходах последнего параллельного сумматора (иа рисунке - нижний ряд одноразрядных сумматоров) получается окончательный результат - точнее, его (т + 1) старших разрядов; (т - 1) младших разрядов произведения получаются с выходов младших одноразрядных сумматоров предьщущих рядов.

В тех случаях, когда задача получения 2т-разрядного произведения не ставится, количество оборудования можно существенно сократить. Сумматоры и элементы laquo;и raquo; образуют на рис. 4-9 как бы ромб; крайний правый одноразрядный сумматор нижнего ряда находится на малой диагонали этого ромба. Если произведение должно получаться с точностью только до т-го разряда, то в схеме нужно сохранить только ту часть оборудования, которая находится слева от этой диагонали, а также несколько вертикальных колонок (несколько разрядов) справа от диагонали; количество этих дополнительных разрядов, необходимых для правильного округления произведения, можно определить в соответствии с результатами раздела 4.1.4. В полной схеме количество логических элементов laquo;и raquo; равно т, а количество одноразрядных сумматоров - m (т - 1) (при обычных значениях т, когда m = 30 -ч- 40, m (т - 1) т); в сокращенной схеме оборудования почти вдвое меньше. В любом случае, однако, количество оборудования весьма велико по сравнению с тем, что требовалось для осуществления рассмотренных ранее методов.
