-- г- gJlH

fs ejfs 4

11 .ij 1

9* s

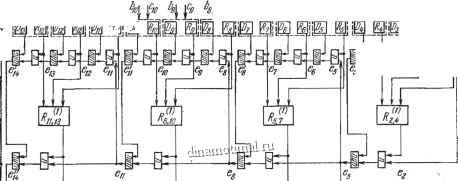

Рис. 2-31. Сокращенный вариант построения сверхпараллельного сумматора.

отсутствия цепей формирования D() и т. д. Таким образом, если в сверхпараллельном сумматоре используются подготовительные функции до i-ro порядка включительно, то потеря времени в сокращенной схеме эквивалентна удлинению цепи переносов на i (р - 1) разрядов. Поскольку обычно I = 1 ~- 2, а р = 4 -ь- 6, эта потеря в быстродействии не очень значительна. Зато сокращение количества, оборудования очень велико: как видно из рис. 2-29, именно формирование функций D требует наибольшего оборудования, а функции R, используемые в сокращенной схеме, можно получить сравнительно просто.

Заметим здесь еще, что, хотя в литературе схемы сверхпараллельных сумматоров обсуждаются обычно лишь применительно к двоичной системе счисления, все приведенные построения можно в равной мере применить и, ркажем, в десятичном сумматоре, если каждый его разряд построен в соответствии с рис. 2-25, т. е. если в каждом разряде формируются подготовительные функции нулевого порядка D и R (или только R для сокращенной схемы).

2.5.3, Параллельно-параллельные сумматоры. Внешне к схемам сверхпараллельных сумматоров весьма близки так называемые параллельно-параллельные сумматоры*) (удачна ли эта терминология, мы здесь не обсуждаем). Однако, как мы увидим из дальнейшего, по асимптотическим оценкам сверхпараллельные и параллельно-параллельные схемы различаются между собой весьма значительно.

Параллельно-параллельная схема может быть использована тогда, когда применяются логические элементы с большим числом входов и большой нагрузочной способностью. Например, если бы элементы laquo;и raquo; и laquo;или raquo; обладали этим свойством, то сигналы переноса gj- для всех т разрядов сумматора можно было бы формировать по следующим

*) См. R о W е W. D., А New Approach to High-Speed Logic. Proc. West. Joint Comput. Conf., San Francisco, Calif., 1959. New York, 1959, стр. 277-283.

уравнениям:

eaD.+R.D+RsRDi+RsRRiei,

- Dm-l + Rm-xDm-2 + Rm-lRm-iDm-s + - + Rm-lRm-z -RiDi + Rm-lRm-2 Rli,

где Ri, Di - подготовительные функции нулевого порядка, сформированные в i-u разряде, - сигнал переноса в младший разряд, поступающий от схемы управления или по цепи кругового переноса (в обычном суммировании = 0), т - количество разрядов в суммируемых грслах. Уравнения эти получаются таким же путем, как на стр. 205 нами было получено выражение для переноса из старшего разряда группы Ek+p = fe+p+i через подготовительные функции R я D я перенос в младший разряд

группы gfe+i.

Если бы цепь переносов была построена в соответствии с этими уравнениями, то формирование сигналов переноса по всем разрядам происходило бы одновременно и занимало столько времени, сколько требуется для срабатывания двух логических ступеней laquo;и raquo;- laquo;или raquo;. Однако для этого необходимы элементы laquo;и raquo; и элементы laquo;или raquo;, имеющие по т входов (см. уравнения для е), а выходные элементы в схемах формирования R и D должны выдерживать

нагрузку в примерно (-) входов элементов laquo;и raquo; (функция

Ri используется на входах 1-(т -1) элементов laquo;и raquo;, функция Ri - в 2 (т - 2) элементах, функция Rs - в 3 (т - 3) элементах,..., функция Rm-i - в (т - !) 1 элементах; максимальная нагрузка приходится на средние разряды).

Ясно, что при использовании обычных диодных логических элементов и при обычном количестве двоичных разрядов т создание таких схем мало реально (хотя, скажем, в десятичной системе, где количество разрядов т порядка
