в положение laquo;1 raquo;. Поскольку основной триггер первого разряда пока сохраняет laquo;О raquo;, во втором разряде цифра laquo;О raquo; по-прежнему передается из вспомогательного триггера в основной и т. д. Положение счетчика в момент действия первого сигнала laquo;1 raquo; на входе имеет вид

(осн.)... ООО (всп.). .. 001

(вход)

После того как на входе вновь появится laquo;О raquo;, в первом разряде цифра laquo;1 raquo;из вспомогательного триггера будет передана в основной. Появление цифры laquo;1 raquo; в первом основном триггере приведет к тому, что во втором разряде вспомогательный триггер воспримет цифру laquo;1 raquo; (обратную цифре второго основного триггера). Так как второй, основной триггер пока по-прежнему хранит laquo;О raquo;, в третьем разряде, как и прежде, происходит передача laquo;О raquo; из вспомогательного триггера в основной. Положение счетчика при этом имеет вид

(осн.)... 001 (всп.)... 011

(вход)

Рассуждая точно так же, найдем, что последующие положения счетчика проходятся в следующем порядке:

Во время действия на входе:

2-го

импульса

- (осн.) . .

.001

(всп.) ..

.010

3-го

импульса

- (осн.) . .

.010

(всп.) . .

. Ill

4-го

импульса

- (осн.). .

.011

(всп.). .

. 100

5-го

импульса

- (осн.) . .

. 100

(всп.) . .

. 101

6-го

импульса

- (осн.). .

. 101

(всп.). .

. ПО

7-го

импульса

- (осн.). .

110

(всп.). .

.011

8-го

импульса

- (осн.). .

. Ill

(всп.) . .

.ООО

После окончания на входе; (0) - 2-го импульса

(0) - 3-го импульса

(0) -4-го импульса

(0) -5-го импульса

(0) - 6-го импульса

(0) - 7-го импульса

(0) - 8-го импульса

. .010 .-. ПО . .011 . . 101 . . 100 . . 100 . . 101 ..111 . . 110 ..010 . . Ill ..001 . .ООО . .ООО



Комбинация, которая получается в основных триггерах счетчика (с 1-го по т-й) после окончания любого импульса на входе, представляет в обычном двоичном коде количество импульсов, сосчитанных счетчиком (по модулю 2 ). В то же время комбинация, содержащаяся во 2-м ~ {т-\--j- 1)-м вспомогательных триггерах, представляет то же число в рефлексном коде (коде Грэя - см. 1.8.2).

Разберемся во временных соотношениях. .. Прежде всего обратим внимание на то, каким способом происходит установление состояний основных триггеров. Переключение основного триггера в каком-либо разряде начинается с того момента, как на одном из его входов (установки нуля или установки единицы) появляется высокое напряжение. При этом сначала на соответствующем выходе триггера появляется низкое напряжение, оно передается по внутренней цепи обратной связи на другой вход, в результате чего на другом выходе появляется высокое напряжение. Таким образом, во время переходного процесса может быть такой момент времени, когда на обоих выходах основного триггера имеются низкие напряжения, но невозможно положение, когда на обоих его выходах одновременно появляются высокие напряжения. Выходы основного триггера некоторого разряда являются входными напряжениями для следующего разряда. Аналогичное положение имеется, как мы условились раньше, и на входах первого разряда. Следовательно, невозможно положение, когда в каком-либо разряде одновременно переключаются и основной, и вспомогательный триггеры. Их временные характеристики поэтому особой роли не играют. Важно лишь, чтобы уровень laquo;1 raquo; на входе счетчика держался по меньшей мере столько времени, сколько необходимо для переключения одного триггера. Уровень laquo;О raquo; должен держаться по меньшей мере столько времени, сколько необходимо, для последовательного переключения т триггеров (т - число разрядов в счетчике): за это время, возможно, последовательно должны будут переключиться из состояния laquo;1 raquo; в состояние laquo;О raquo; все основные триггеры.

Если бы вход не был парафазным, то требования к форме входных сигналов оказались бы более жесткими. На рис. 2-40 для примера показано построение одного разряда счетчика с потенциальными связями из элементов типа laquo;и raquo;, laquo;или raquo;



и laquo;нет raquo;. Схема эта в общем соответствует построению рис, 2-39, но вход в ней однопроводный.

Основной! триггер образован инверторами laquo;нет-1 raquo; и laquo;нет-2 raquo;. Обратные связи его замкнуты через элементы laquo;и-1 raquo;

/(следующему г разряду


Вход

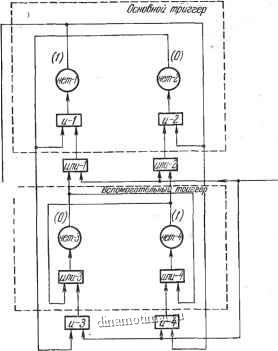

Рис. 2-40. Один разряд двоичного счетчика с потенциальньтш связями и однопроводным входом.

и laquo;и-2 raquo;. Поэтому запускается этот триггер низкими уровнями напряжения: если на laquo;свободный raquo; (незанятый в цепи обратной связи) вход элемента подать низкие напряжения (соответственно с выхода laquo;или-1 raquo; либо с выхода laquo;или-2 raquo;), то триггер установится в то или иное состояние независимо от того, в каком состоянии он находился прежде. Во вспомогательном триггере, образованном инверторами laquo;нет-3 raquo; и laquo;нет-4 raquo;, обратные связи замкнуты через элементы laquo;или-3 raquo; и
