Обратные связи в триггерах замкнуты через элементы laquo;и raquo;. Нормально на шине laquo;гашение raquo;, присоединенной ко вторым входам этих элементов, напряжение высокое, и сигнал с выхода левого инвертора передается на вход правого.

В момент передачи числа нужно одновременно подать низкое напряжение на шину laquo;гашение raquo; и высокое напряжение - на шину laquo;прием числа raquo;. При этом обратные связи

Принитонщий регистр ,

Передающий регистр

Рис. 2-55. Вариант двухтактной схемы передачи числа.

В триггерах принимающего регистра разрываются, и сигналы с выходов передающего регистра просто проходят через цепочки из двух последовательно соединенных инверторов; длительность команд laquo;гашение raquo; и laquo;прием числа raquo; должна быть не меньше, чем время прохождения сигнала по каждой из таких цепочек, причем сигнал laquo;гашение raquo; должен заканчиваться несколько раньше, чем сигнал laquo;прием числа raquo; (примерно на длительность фронта). Команды laquo;гашение raquo; и laquo;прием числа raquo; могут быть и более длительными - это никак не повлияет на скорость установления выходных сигналов триггеров принимающего регистра.

Более обычные однотактные схемы передачи чисел можно построить по аналогии со схемами сдвигов рис. 2-50, б и 2-50, в. При этом ни линий задержки, ни запоминания на паразитных реактивностях не требуется. Схема, построенная по аналогии со сдвигающим регистром рис. 2-50, б, в равной мере может использоваться и по импульсно-потенциальному, и по чисто потенциальному принципу. Такие схемы передачи чисел уже применялись нами в качестве части сдвигающего регистра (см. рис. 2-51).

Принимающий регйЬтр

ашение

Прием шла

-- Передающий регистр

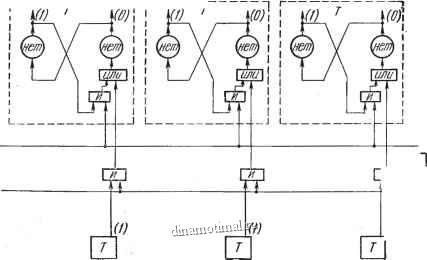

Рис. 2-56. Схема передачи чисел, аналогичная рис. 2-55, но со специальныь. построением триггеров (однотактная).

Если требуется выполнение перекрестных передач чисел между двумя регистрами, то никаких упрощений по сравнению со схемой сдвигов не получается. Вообще в схеме перекрестных передач каждая пара триггеров соответствующего разряда двух регистров представляет собой как бы 2-разрядный сдвигающий регистр, замкнутый в кольцо. Выполнение перекрестной передачи эквивалентно выполнению сдвига одновременно во всех таких регистрах.

Прежде чем покончить со схемами передачи чисел, обратим внимание на одно любопытное обстоятельство.

Г \ I;

т 0

m ш ш щ ш

ТТ ТТ ТТ ТТ I

- Принимающий регистр Передача нулей

Передача единиц

Команды от схемы упрадл

и в -

Передающий регистр

Рис. 2-57. Однотактная схема для передачи чисел, позволяющая выполнять также операции логического умножения и логического сложения (3 разряда).

На рис. 2-57 представлена однотактная схема передачи чисел из одного регистра в другой, построенная по аналогии со сдвигающим регистром рис. 2-50, б. Об этой схеме мы только что говорили, однако на рис. 2-57 в нее внесено небольшое изменение: вместо одной общей шины, объединяющей все элементы laquo;и raquo;, на которую должна подаваться команда laquo;передача числа raquo;, здесь имеются две различные шины - для элементов laquo;и raquo;, связанных с нулевыми входами триггеров, и для элементов, связанных с единичными входами. При передачах чисел из нижнего регистра в верхний теперь нужно будет подавать команды одновременно на обе шины. В связи с этим, может быть, потребуется лишний элемент формирования команды в схеме управления; зато появляется возможность без какого-либо дополнительного оборудования в регистре выполнять операции логического
