Размер корпуса | |||
А/ЗВХ51 | |||
В/ЗБхбО | |||
С/35х75 | |||
0/35x95 | |||
h/50x75 | |||
J/50x95 | |||
К/Б0Х105 | |||
0/65x105 | |||
R/65x145 | |||
1/75x78 | |||
Т/75х105 | |||
и/75x115 | |||
V/75X145 | |||
X/75X22Q | 1351 | ||
М/90x78 | 0.5 | ||
N/90x98 | |||
Y/90x15 | 1283 |
не вызывает, на первый взгляд, никаких проблем. Однако проблемы существуют и связаны они в первую очередь с возникновением переходных помех при включении из-за паразитной индуктивности соединительных проводов.
На рис. 8.1 показано параллельное соединение 4 конденсаторов С1...С4 емкостью по 68мкф. В схеме также присутствуют паразитные индуктивности проводов L1...L4 по 200нГ (вполне реальная величина, соответствующая примерно 5 см провода). Посмотрим с помощью программы PSPICE, как схема будет себя вести при подаче постоянного напряжения от источника 100В.

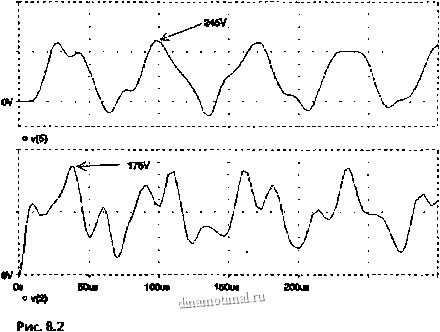

Эпюры напряжения во2 и 5 точках схемы показаны на рис. 8.2. Обратите внимание, что амплитуда напряжения в точке 5 схемы более чем в 2 раза превышает напряжение питания. Крометого, в точках минимума переходного процесса напряжение на ЭК становится отрицательным!

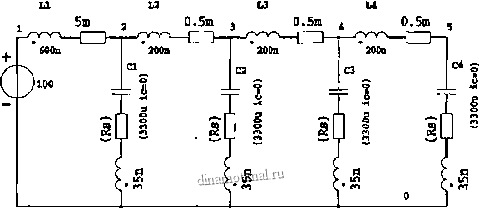

Однако в жизни все оказывается не так плохо благодаря наличию активных распределенных сопротивлений в проводах и ЭК. Более реальная эквивалентная схема приведена на рис.а.З, а соответствующие ей эпюры - на рис.8.4.
В схему включены сопротивления и индуктивности подводящих проводов, паразитные индуктивности ЭК и
200ZL
3 И М 5
200п
200п
СЗ I
200п
Рис В.1

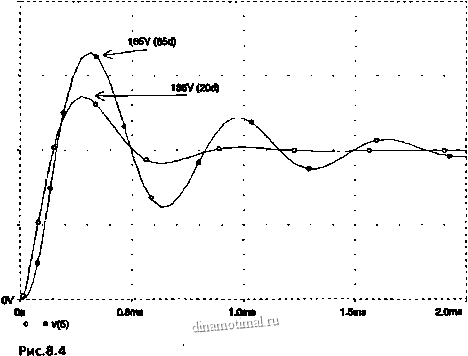

сопротивления Rs (ESR) о которых говорилось выше. Эпюры в точке 5 схемы даны для двух значений температуры - 20 deg;С и 85. Разница в переходном напряжении {135В для и 165В для 85 deg;С) объясняется тем, что Rs изменяет свое значение от22мОм при 20 deg;С до 7мОм при 85С. Величина перенапряжения зависит и от номинала конденсатора. Моделирование показывает, что для ЮОмкСэ перенапряжение будет 135В, а для 1500мкФ - 160В и этот фактор необходимо учитывать при расчетах.
Интересно, что пик напряжения не зависит от величины нагрузки. Это объясняется тем, что импеданс схемы очень низок по сравнению с нагрузкой.
Рисв.З
aoov
16CIV
100V
Последовательное соединение ЭК используется для высоковольтных схем. При этом часто приходится включать конденсаторы последовательно - параллельно для получения необходимой величины емкости.
Анализ переходных искажений в комбинированной схеме производится аналогично описанному выше. Следует учесть паразитные параметры проводов между последовательно соединенными конденсаторами. Не забудьте про разброс номиналов конденсаторов, который может привести к значительным перенапряжениям на некоторых из них.
