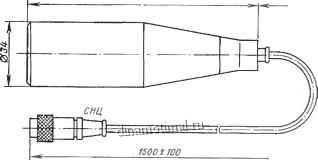

Рнс. 2.10. Общий вид микрофона МД-59

помощью спецна.чьного измерительного микрофона. Затем в эту точку поля помещают измеряемый микрофон н определяют на заданных частотах его параметры, в том числе чувствительность. Чувствительность измеряется под разными углами по отношению к акустической оси измерительного микрофона.

Частотная характеристика .микрофона МД-59 показана на рис. 2.11, из которого видно, что на 1000 Гц уровень чувствительности -78 дБ. Для данного микрофона этот уровень принят за стандартный.

При работе микрофон может быть установлен на стойку и соединен с ней с помощью шарнира, конструкция [которого показана на рис. 2.7.

Основные параметры микрофона МД-59:

Номинальный диапазон рабочих частот, Гц.....

Стандартный уровень чувствительности микрофона на 1000 Гц при номинальной нагрузке 250 Ом, дБ, не менее Неравномерность типовой частотной характеристики чувствительности 3 диапазоне 50... 15 000 Гц, дБ, не более:

при нормальных климатических условиях .... при пониженной, повышепной температурах и при повышенной относительной влажности......

Отклонение частотной характеристики чувствительности от

типовой, дБ:.............

при нормальных климатических условиях ....

50... 15 000 -78

8 10

plusmn;2

3-62

о 50 100 200 500 1000 2000 5000 10000 Рис. 2.11. Частотная хараЕстеристика микрофона МД-59

при пониженкой, повышенной температурах и при повышенной относительной влахсностн окружающей среды plusmn;3 Модуль полного электрического сопротивления микрофона па

1000 Гц, Ом............. 250 plusmn;40

Уровень эквивалентного звукового давления, обусловленны)! собственным шумом микрофона относительно 2-10- Па, дБ,

не более.............. 20

Предельное напряхсение изоляции между любым токоведу-щим выводом микрофона или любой токонесущей л(нлой соединительного кабеля и корпусом микрофона, Б, ite менее 220 Сопротивление изоляции между любым выводом или любой токонесущей жияой и корпусом, МОм, не менее ... О Вибрационные нагрузки в диапазоне 40 ... 80 Гц с ускорением, м/с2, не более............ 49,2 (5)

Многократные удары:

при частоте ударов, уд./мин........ 10... 50

при длительности ударных импульсов, не, не более . 5

с ускорением, ujc, не более........ 98,2 (lOg-)

Масса микрофона (без шарнира и подставки), г . . . 330

Средняя наработка на отказ, ч, ке менее..... 5000

МД-63

Ненаправленный электродинамический катушечный микрофон МД-63 предназначен для передачи и записи, в том числе с бытовой аппаратурой магнитной записи, а также для звукоусиления музыки и речи в студиях, и залах к театрах. Широко применяется микрофон в репортерской профессии, на радио и в телевидении, обеспечивая высокое качество передачи рсч][ в номпиальном диапазоне частот,

М [крофон МД-бЗ выполнен в малогабаритном петличном исполиенпи, его общий вид, габаритные и присоединительные размеры приведены на рис. 2.12. Конструкция микрофона удобна для ведения диалога в студиях, передачи информации во вре.мя движе[[ия. Микрофон МД-63 изготовлен по принципу приемника звукового давления, конструвдия которого включает в свой состав: постоянный магнит цилиндрической формы, верхний и нижний фланцы, примыкающие к магниту и изготовленные в виде толстых стальных дисков; стержень круглого сечения (керн); катушку индуктивности, выполненную в виде хсестко-го цилиндра из диэлектрика с намотанным на нем тонким проводом, уложенным виток к витку в один ряд, упругую диафрагму куполообразной формы, жестко скрепленную с катушкой. Схематическое устройство МД-63 показано на рис. 2.2. Принцип работы катушечного микрофона рассмотрен на рис. 1.1, й и 1.2, а. Детали микрофона собираются в капсюль, который монтируется в корпусе. Внутри корпуса, передняя часть которого имеет решетку с отверстиями для прохода звука, предусмотрены детали крепления. Между корпусом и капсюлем имеется зазор, который закрыт снизу кольцом с отверстиями, заклеенными шелком для создания акустического сопротивления. Для повышения чувствительности микрофона на высоких частотах в конструкци]0 введена деталь в виде накладки, повторяющей профиль центральной части диафрагмы. Объемы воздуха внутри отдельных частей микрофона соединены между собой специальными отверстиями, также заклеенными шелковой тканью.

Рис. 2,12. Общий вид микрофона МД-63:

с -габаритные размеры микрофона; б - конструкция микрофона (/-решетка; 2 -пакладка; 3 - диафрагма; 4 -полюсный наконечник; 5 -центрирующее кольцо; 6 - трубка)

В конструкци]о микрофона входит обойма с заколкой в виде булавки, позволяющая быстро прикреплять и снимать микрофон.

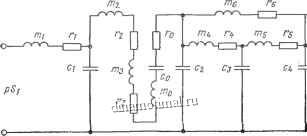

Аналоговая электрическая схема микрофона приведена на рис. 2.13, где т, с,г с цифровыми индексами, соответствующими позиционным обозначениям деталей микрофона и акустических элементов, обозначены масса, гибкость и активные сопротивления воздуха. Цифрой / обозначен объем воздуха в отверстиях решетки, цифрой 2 - в отверстиях накладки, 5 - мелсду накладкой и диафрагмой, 4 - в зазоре между катушкой и полюсным наконечником, 5 - в отверстиях центрирующего кольца, б - в трубке.

Одной нз разновидностей микрофона МД-63 является микрофон МД-63Р. Он изготовляется промышленностью для специальных радиомикрофонов, ис-

Рис. 2.13. Аналоговая электрическая схема микрофона МД-63
