Основные параметры микрофона МД64 (МД-64М):
Номинальный диапазон рабочих частот, Гц..... 80.... 10 ООО
Чувствительность но свободному полю на 1000 Гц, мВ/Па,
не менее.............. 1,3
Неравномерность частотной характеристики чувствительности в диапазоне 80... 10 ООО Гц лля источгшка звука, расположенного на расстоянии 1 м, дБ, не более...... 14 plusmn;2,5
Средний перепад чувствительности фронт-тыл в диапазоЕге
80... 10 000 Гц, дБ, не менее......... 12
Модуль полного электрического сопротивления на 1000 Гц.
Ом................ 200 plusmn;40
Уровень эквивалентного звукового давления относительно 2-10- Па при переменном магнитном поле напряженностью
0,08 А/м частотой 50 Гц, дБ, не выше...... 30
Условия эксплуатации:
температура, X........... -20...-f50
максимальная относительная влажность воздуха при
20 deg;С, %............. 85
Масса микрофона, г, ие более........ 200
Срок службы, ч, не менее.......... 5000
Срок гарантии, г............ 1,5
МД-66
Электродинамический катушечный односторонне направленный мшсро-фон предназначен для передачи, записи и звукоусиления речи в любых помещениях и на отЕсрытых площадках, а также для организации мсстееого радиовещания, диспетчерской и служебной связи, обеспечивает достаточно высокуЕО разборчивость речи в номинальном диапазоне частот.
Общий вид, габаритные, установочные размеры микрофона МД-66 и его модифиЕсаций приведены на pEtc. 2.18-2.20. Промышленностью изготавливается три конструЕстивных варианта микрофона. Микрофон МД-66 изготавливается с соединительным кабелем, который подЕслючается к микрофону посредством электрического соединителя типа 2РМ14КПНШ1В1 по ТУ ГЕ0.364.126ТУ. Длина соединительного кабеля равна 1,5 м. Микрофон МД-66А изготавливается с соединительным кабелем, вмонтированным в корпус микрофона. Микрофон МД-66Э изготавливается с соединительным кабелем, подЕ lt;лючаемым через электрический соединитель, и имеет в своей конструкции антифонный контур.
По своим конструктивным и электроакустическим параметрам микрофоны МД-66, МД-66А и МД-66Э относятся в основном к группе сложееости 3 (ГОСТ 6495-84).
КонструЕЩИя микрофона рассмотрсЕса на рис. 2.21. Микрофонный Есапсюль, так же как и корпус микрофона, имеет второй акустический вход в виде двух рядов отверстий, расположсЕЕНых параллельно друг другу. Схема приема акустических волн миЕсрофоном МД-66 noKasaiEa ЕЕа рис. 1.2.
МикрофоЕЕ имеет кардиоидную диаграмму направлеЕНГОсти (рис. 1.3, в).
По своим электроакустическим характеристикам миЕсрофон МД-66 отно- сится к МЕгкрофоиам группы сложности 3 по ГОСТ 6495-84 (разделы 2 и 3). Аналоговая электрическая схема микрофоЕса Л1Д-66 приведсЕа на рис. 2.22.
л 39

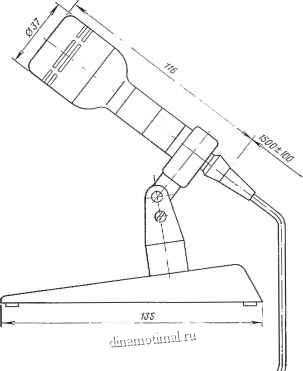

Рис. 2.18. Общий вид микро фона МД-66
1-- - | |||||||
1500two |
Типовая частотная характеристика микрофона МД-66А приведена на рис. 2.23, где верхняя кривая соответствует значениям, измеряемым по фронту, а нижняя - по тылу. При повыщенной и пониженной температурах, а также при повышенной относитсцьной влажности скрулсающего воздуха основные электроакустические параметры микрофона, за исЕслючением номинального диапазона частот, изменяются на значения, не превышающие 207о.
Основные параметры микрофона МД-66:
Номинальный диапазон частот, Гц.......
Чувствительность на 1000 Гц, мВ/Па, ие менее:
микрофонов МД-66 и МД-66А.......
микрофона МД-66Э..........
Стандартный уровень чувствительности на 1000 Гц при номинальной нагрузке, дБ, не менее.......
Неравномерность частотной харагстеристики чувствительности в диапазоне 100 ... 10 ООО, дБ, не более......
100... 10 ООО 2
1.8 -70 20
рис. 2.19. Общий вид микро фона МД-66А
-mm-\.- | |||
. --- |
fSO0 plusmn; 100
Рис. 2.20. Общий вид микрофона МД-ббЭ
Средняя разность уровней чувствительности фронт-тыл, дБ,
не менее ..............
Модуль полного электрического сопротивления па 1000 Гц, Ом................
Уровень эквивалентного звукового давления относительно 2-10-Е р,ри электромагнитном поле напряженностью
0.08 А/м частотой 1000 Гц, дБ, не более......
Сопротивление изоляции между любыми выводами или меж-
Sлюбой токоведущей л lt;илой и корпусом, МОм, не менее )едельное напряжение изоляции между любыми токоггесу-ми выводами микрофона или любой токонесущей жилой соединительного кабеля и корпусом микрофона, В . . .
200 plusmn;4№
22 10
