Рис. 2.21. Конструкция капсюля микрофона МД-66:

защитна.ч сетка: 2-диафрагма; 3 -верхняя гофрированная шайба; 4 -верхний фланец; 5-катушка индуктивности; б -шайба; 7 - магнит; S -керн; 5 -фланец

ГП] f) гпд Со гт}2 Гг

Рис. 2.22. Аналоговая электрическая схема микрофона МД-66:

/-акустический элемент (решетка); 2 - акустический элемент (индуктивная катушка); S - акустический элемент, образованный внутри магнитной цепи; 4 - акустический элемент (цилиндричесю1й магнит); 5 - акустический элемент, образованный цилиндрической решеткой, защищающей второе входное отверстие; 6 - акустический элемент, образованный Центральным стержнем (керном); Cq ~гибкость диафрагмы; с,-гибкость воздуха между диафрагмой и защитной решеткой; Cg - гибкость воздуха за диафрагмой геред керном; С3 - в объеме магнитной системы; с -между магнитной системой и задней немагнитной шайбой; Cj - за немагнитной шайбой

Условия эксплуатации:

температура, X........... -50...+50

относительная влал lt;иость воздуха при 20 deg; С, %, до . . 86 вибрационные нагрузки в диапазоне 40... 80 Гц с ускорением, м/с2, не более . ....... 29,4 (3g )

Масса микрофонов, г, ис более:

МД-66 (без кабеля, шарнира и стойки) .... 150

МД-66А (без шарнира и стойки) ..... 200

МД-66Э ............. 200

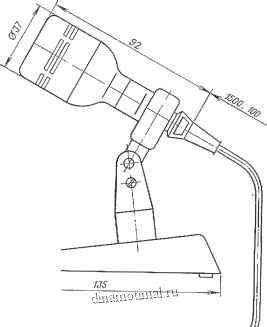

Габаритные размеры микрофона, мм....... 0 37X92

Длина кабеля, мм............ 1500 plusmn;100

Средняя наработка на отказ, ч, не менее..... 5000



0 J5

3D 25 20 15 10 5 0

1 1 1 1

1 L

50 WO m 500 Ю00 2000 5000 10000 f, Гц,

Рис. 2.23. Частотная характеристика микрофона А1Д-66А

Рис. 2.24. Общий вид микрофона лад-71


1 h--м-

1 1-i\-

1500 plusmn; 100



МД-71

Электродинамический ненаправленный катушечный микрофон МД-71 предназначен для проведения акустических измерений в специальных условиях. Микрофон МД-71 относится к профессиональным микрофонам специального па-значения и выпускается промышленностью по группе сложности 1 по ГОСТ 6495-84. Микрофон МД-71 получил широкое распрострапешге вследствие пы-соких характеристик, сохраняемых при достаточзю жестких условиях эксплу;!-тации. Микрофон МД-71 с учетом круговой характеристики ГЕаправлениостк может быть применен для передачи и записи, а также для звукозаписи музыки и художестве]]Ной речи в студиях, залах и театрах.

Общий вид, габаритные и установочные размеры микрофона МД-71 приведены на рис. 2.24. Кабель закреплен в корпус микрофона. На втором конце кабе.пя смонтирован электрический соединитель унифицированной конструкции в соответствии с требованиями ТУ, который является розеткой для сочленения с измерительной аппаратурой. Он выдерживает усилие на растяжение не менее 5 кг, действующее в направлении оси заделки кабеля в течение 1 мин. В состав комплекта поставки микрофона кроме электрического соединителя входят шарнир и стойка, соединяемые между собой прн помощи резьбы Ml6. Схематически устройство микрофона показано на рис. 1.1,а. Конструкция микрофона МД-71 по схеме приема акустических воли относится к микрофонам-приемникам звукового давления, показанного на рис. 1.2,6. Схема присоединения выводов микрофона к штырям электрического соединителя (со стороны цайки) приведена на рис. 2.1, а. Типовая диаграмма направленности микрофона показана на рис. 1.3, а. Типовая частотная характеристика микрофона приведена на рис. 2.25. Все электроакустические параметры микрофона измерены при нормальных климатических условиях.

Основные параметры микрофона МД71-1:

Номинальный диапазон частот, Гц....... 50... 15 ООО

Чувствительность по свободному полю на 1000 Гц на сопротивлении нагрузки 2 кОы, .мБ/Па, не менее..... 1,5

Неравномерность типовой частотной характеристики в диапазонах, дБ, не более:

50... 15 000 Гц............ 8

250 ...8000 Гц .......... 4

Коэффициент гармоник (гармонических нскахсений) на

1000 Гц при звуковом давлении 145 дБ, %, не бачее . 10


40 50 100 200 500 1000 2000 5000 16000

МД 7 Частотная характеристика микрофона
