Модуль полного электрического сопротивления на 1000 Гц,

гоПРОТИЕление нагрузки микрофона, Ом, не менее

уровень эквипалентЕЮго звукового давления относителыю

о.Ю * при переменном магнитном поле напряженностью

О 08 А/м нг 50 Гц, дБ, пе более........

сопротивпенпе изоляции между любыми выводами илн лю-быми токонесущими проиодгЕИками и корпусом, МОм, но

менее...............

]1аксимальное испытательное напряжение, Б.....

Условия эксплуатации: температура, С

повышенная рабочая, ite более.......

повышенная предельная, ие более......

пониженная, не более........ .

повышенная относительная влажность при 25С, %, не

-более..............

миогократЕгые удары (прп числе ударов): . , . . ускорение, м/с . . ........

частота, уд.,мнн

вибрации частотой 10... 70 Гц с ycKOpemicM, м/с

Масса, г, ие более..........

Длина кабеля, мм..........

Срок службы, ч, не менее........

Гарантийный срок, г.........

250 + 20 250

10 220 В

50 60 -40

93 plusmn;3 5000 147 (15) 40... 80 29,4 {3g) 170 1500 10 ООО 2

МД-78

, Электродинамический односторонне направленный катушечный микро-

фон МД-78 предназначен для записи и передачи музыки и речи в теле- и радиостудиях, театрах, концертных залах и специально для ВИА и эстрадных исполнителей при использовании их как на напольгЕой стойке, Taj: и в руке исполнителя на близком расстоянии. С ветрозащитЕгым чехлом микрофон молсет быть использован для передачи и звукоусиления музыки и речи в любых помещениях и иа открыты.х пространствах, а также для организации диспетчерской и служебной связи.

Общий вид, габаритные, установочные я присоединительные размеры микрофона МД-78 приведены на рис. 2.26. Схематически устройство мшчрофоиа рассмотрено иа рис. 1.1, о.. Микрофон МД-78 обладает не только . Ш

хороши ми эксплу атационны ми свойств а.м и, но и защищен от механических повреждений, малочувствителен к толчкам и из-енениям температуры н влажности окружающей среды. Микрофон МД-78 относится к микро-Фонам-приемникам градиента звукового давления, что обеспечивается консгрукциен и особенностью расположегпя второго одного отверстия. Отличитель-

Рис. 2.26. Общий вид микрофона МД-78

ной особенностью конструкции микрофона МД-78 является то, что он имее не один, а два дополнительных входа звуковых волн, раслолокенных соотьет, ственно на расстояниях li и k от центра диафрагмы (от первого входа). В со став конструкции микрофона входят: микрофонный капсюль, антифонная к, тушка, корпус, шарнир и стойка. Микрофон МД-78 снабжен ветрозаш;и11[и; raquo;{ устройством, а капсю.аь имеет зиброзащиту. Капсюль микрофона содержит постоянный магинт цилиндрической формы, нижний и верхний фланцы, изгоюо, лепные из толстолистовой стали, примыкающие с двух сторон к магниту керн - круглый стержень, установленный в центре нижнего фланца, катушку индуктивности из тонкой проволоки, намотанной иа жесткую цилиндрическую основу из диэлектрика, диафрагму куполообразной формы, изготовленную из полистирола и жестко скрепленную с катушкой индуктивности, неподвиисцую антифонную катушку и параллельный контур, состоящий из резистора и индуктивности.

Конструкция соединительных частей микрофона позволяет подключать его ко всем типам усилителен, магнитофонов, студийных устройств и РЭА при помощи стандартного соединителя с резьбой Ml6x1. На корпусе защитного кожуха расположены акустические входы, при этом первый вход имеет вид отверстий, закрытых шелком, а второй вход осуществляется через звукопроницаемые стенки, имеющие заданное активное сопротивление. При эксплуатации микрофона при.меняется противоветровой экран - оболочка из металлической сетки специальной конструкции или изготовленной из пластмассы и акустически прозрачной ткани.

Схема приема акустических воли микрофоном приведена на рис. 1.2. Типовая диаграмма направленности представлена на рис. 1.3, е, г. Два дополнительных входа улучшают частотную характеристику микрофона, так как она зависит от частоты звука и от расстояния, иа котором микрофон находится от источника. На низких частотах разность фаз звуковых давлений, действующих на первый вход (диафрагму) и иа один из двух вторых входов, определяется сравнительно большим расстоянием второго входа от первого. На высоких частотах инерционное сопротивление первого дополнительного входа становится очень большим, и первый вход запирается. При этом эффективным становится второй вход, отнесенный от первого на сравнительно небольшое расстояние. Оба дополнительных входа действуют одновременно и более полно удовлетворяют условиям односторонней направленности. Практически высокочастотный вход, расположенный на расстоянии /о, будет в какой-то степени шунтировать низкочастотный вход на низких частотах, что приведет к небольшому спаду частотной характеристики в области низких частот, но не ухудшит режим работы микрофона из-за его близкого расположения от источника звука.

Антифонная катушка и индуктивный контур служат для подавления индуктивных помех и снижения чувствительности микрофона на низких частотах. Индуктивный контур устраняет явление laquo;бубнение raquo; и уменьшает опасность возникновения обратной акустической связи при работе в помещениях. Антифонная катушка включена противофазно основной звуковой катушке, а индуктивный контур из индуктивности 75 мГн и резистора сопротивлением 1,2 кОьь включен параллельно. 46

50 100 200

500 1000 2000 5000 10000

Рис. 2.27. Частотная характеристика микрофона МД-78

Типовая частотная характеристика чувствительности микрофона АЩ-78 приведена на рис. 2.27, из которого видно, что на низких частотах осевая частотная характеристика сильно зависит от расстояния, на котором микрофон находится от источника звука. Характеристика направленности микрофона для частот 50, 500, 1000, 4000 и 10 ООО Гц приведена на рис. 2.28.

При повышенной и по[[изкенной температурах, а также при повышенной влажности окружающего воздуха все основные электроакустические параметры

--50 Гц

---- 500Ги,

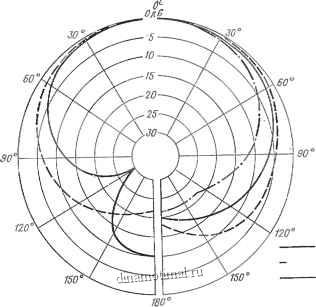

Рис, 2.28, Характеристика иаправленпости микрофона МД-78

1000 Гц

---ШОГц

ЮОООГи,
