. микрофона МД-78 (за исключением диапазона частот) изменяются на значе-1ния, не превышающие 10... 12%-

Основпые параметры микрофона МД-78:

Номинальный диапазон частот, Гц....... 50... 15 000

Чувстнитсгьность по свободному полю иа 1000 Гц [[а номинальной нагрузке, мВ/Па, не менее....... 2

Н!еравномерность типовой частот[[ой характеристики чувствительности в диапазоне 50... 15 000 Гц, дБ, ие более, от источника иа расстоянии:

1м............... 20

0,1 м.............. 8

Отклонение частотной характеристики чувствительности от типовой в номинальном диапазоне частот, дБ, не более . , plusmn;2,5

Изменение частотной характеристики чувствительности на

низких частотах 50 Гц, дБ, не более....... 12

-Средний перепад уровней чувствительности фронт-тыл в

диапазоне 50... 15 000, дБ, не менее....... 12

1Наименьший перепад уровня чувствительности в номинальном режиме, дБ............

Модуль ПО.ЛНОГО внутреннего э.тектрнческого сопротивления

на 1000 Гц, Ом............ 150 plusmn;15

Сопротивление резистора параллельного контура, кОм . . 1,2

Индуктивность параллельного контура, мГн..... 75

Масса микрофона, кг, не более........ 0,32 кг

Габаритные размеры, м.м.......... 0 52x180

.Срок службы, ч, не менее.......... 6500

МД-80

Электродинамический катушечный односторонне направленный микро-/фон МД-80 предназначен для приема, записи, передачи и звукоусиления речи п музыки в любых помещениях, на эстраде, в театре, а также на открытых площадках. Микрофон имеет универсальное применение при проведении конференций, а также для организации диспетчерской и служебной связи. Преимущественное применение микрофона определяется уверенным приемсм и передачей верхних частот до 12 000 Гц,

Общий вид, габаритные, установочные и присоединительные размеры МД-80 гПриведены на рис. 2.29. Изготавливаются два типоразмера микрофона МД-80 и МД-80А, отличающиеся методами установки микрофона на стойке, типалш самих стоек, габаритными размерами и массой. Микрофон не имеет ветрозащитного устройства, что ограничивает его возможности. Схематически устройство микрофона, классифицированного по способу преобразования колебаний электродинамического типа, приведено на рис. 1.1. Микрофон МД-80 содержит постоянный магнит цилиндрической формы, два стальных фланца, жестко примыкающих к этому магниту, центральный металлический стержень (керн), катушку индуктивности, намотанную тонким проводом иа диэлектрическом каркасе, упругую диафрагму, составляющую одно целое с катушкой индуктивности. Другие детали конструкции микрофона показаны на рис. 2.2. Микрофон МД-80 изготавливается с вмонтированным микрофонным кабелем.

Конструкция микрофона и технология его изготовления позволяют эксплуатировать микрофон в жестких условиях климатических и электроакустически.

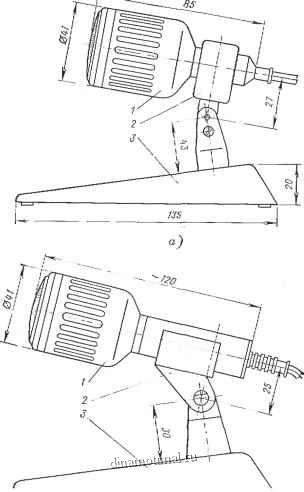

Рис. 2.29. Общий вид Микрофонов:

с -МД-80 (/ - микрофон в сборе; 2 -г шарнир I типа;

5 -подставка настольная);

6 - МД-80А (/ - микрофон в сборе; г -шарнир II типа; 3 - подставка настольная)


Параметров. По своему конструктивному исполнению микрофон МД-80 относится к микрофонам-приемникам градиента звукового давления, у которых позади входного колебательного элемента в магннтопроводе и корпусе имеются отверстия для доступа звуковых волн к внутренней стороне диафрагмы. Качество микрофона во многом определяется применяемыми для изготовления деталей Материалами. Например, магнит изготавливается из специальной стали с присадками титана, кобальта, хрома и других металлов, центральный стержень и фланцы -из мягкой углеродистой стали с хорошей магнитной проводимостью, 4-62 49



lt; WW.

1 1

1 1

[1111

20 50 ЮО 200 500 1000 2000 5000 10000 20000

/.Гц

Рис. 2.30. Частотная характеристика микрофона ЛЩ-80


Рис. 2.31. Характеристика на- л правленности микрофонов МД-80 и МД-80А

диафрагма изготавливается из различных марок высококачественного полистирола. Важное значение имеют технологические приемы сборки и регулировки, а также соблюдение правил технического обслуживания и контрольных поверок.

Микрофон МД-80 имеет кардиоидную характеристику, показанную на рис. 1.3,6-5. Схемы включения микрофона рассмотрены на рис. 2.1. Микрофон относится к изделиям группы сложности 2 (табл. 1.1). Типовая частотная характеристика чувствительности МД-80 приведена на рис. 2.30. Характеристика направленности МД-80 и МД-80А в полярных координатах приведена на рис 2.31.
