Основные параметры микрофонов МД80 и МД-80А:
Номинальный диапазон частот, Гц .... . . .
Чувствительность в свободном поле в режиме х.х. на 1000 Гц,
./ШПа, ие менее..........-
Перепад чувствительности фронт-тыл в днапазоце 50...
12 ООО Гц, дБ, не менее..........
Соедний перепад чувствительности фронт-тыл в диапазоне
СП 12 000 Гц, дБ, не менее.........
Неравномерность типовой частотной характеристики чувствительности в диапазоне 50... 12 ООО Гц, дБ, не более . . . Неравномерность частотной характеристики чувствительности в диапазоне 100 ...8000 Гц, дБ, не более . . . . Отклонение частотной характеристики от типовой иа любой
частоте 50... 12 000 Гц, дБ, не более.......
Модуль полного электрического сопротивления. Ом
Уровень эквивалентного звукового давления относительно
2-10- Па при переменном магнитном поле напряженностью
0,08 А/м, дБ, не более..........
Уровень звукового давления собственного шума микрофона,
дБ, не более.............
Усчовия эксплуатации: температура, С:
повышенная............
пониженная............
относительная влажность воздуха при 20 * С, %, не более вибрационные нагрузки в диапазоне 40... 80 Гц с ускорением, м/с2............
Габаритные размеры микрофона, мм:......
МД-80..............
МД-80А .............
Длина кабеля, мм............
Масса микрофона, кг:
МД-80..............
МД-80А.............
Наработка на отказ, ч, не менее ........
Срок службы, лет, не менее.........
Гарантийный срок, мес...........
50... 12 ООО 2 6 12 20 15
plusmn;2,5 200 plusmn;40
12 15
40 -20 85
29,4 (3)
041X85 0 41X120 1500
0,17 0,23 5000
МД-200
Электродинамический односторонне направленный катушечный микрофон МД-200 предназначен для приема, передачи, записи и звукоусиления музыки и речи совместно с бытовой аппаратурой магнитной записи. Микрофон МД-200 находит широкое применение для любительской звукозаписи в комплекте с транзисторными магнитофонами, такими как laquo;Соната-304 raquo;, laquo;Яуза-20б gt;, laquo;Нота raquo; и др. Микрофон обеспечивает достаточно высокие параметры при пере-Даче речи в рабочем диапазоне частот 100... 10000 Гц.
Общий вид, габаритные, установочные и присоединительные размеры МД-200 приведены на рис. 2.32. Промышленностью изготавливаются два варианта микрофона МД-200 н МД-200А, незначительно отличающихся конструктивным исполнением шарнира и подставки при полном сохранении основных электроакустических параметров и технических характеристик. Микрофон Укомплектован микрофонным шнуром и электрическим соединителем типа СШЗ.

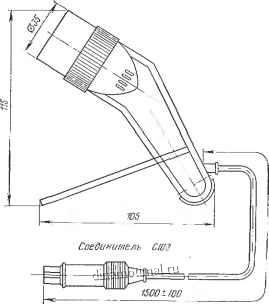

Рис. 2.32. Общий вид микрофонов МД-200 и МД-200А
Соединительггый кабель дичиной 1,5 м вмонтирован в микрофон и закреплен внутри мнкрофо[[а.
По своим конструктивно-технологическим характеристикам и электроакустическим параметрам МД-200 (МД-200А) относится к группе сложности 3 по ГОСТ 6495-84. Коиструкщя микрофона приведена на рис. 2.33. Микрофон

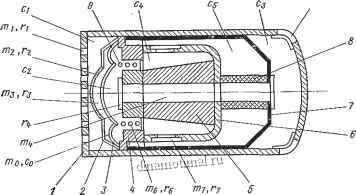

Рис. 2.33. Конструкция капсюля микрофона МД-200: / - решетка защитная; 2 -накладка; 5 - мембрана; 4 - фланец нередний; 5 - керн; 6 - фланец цилиндрический; 7--кожух; fi - втулка диэлектрическая; 9 - катушка индуктивности
ключает в себя: постоянный магнит цилиидричсской формы; верхний фланец отверстием в центре, изгоговляемый raquo;з то(стол истов ой стали с высокими магнитными свойствами; нижний фланец в виде цилиндра с отверстиями; диафраг-jjr; качшку индуктивности; накладку; защитный кожух; центральный стер-ясень цилиндрической формы - керн, а такхе ряд акустических элементов. Микрофон имеет достаточно простую конструкцию, технологичен в изготовлении и удобен при эксплуатации. В корпусе микрофона предусмотрен второй вход акустических колебзЕшй, выполненный в виде продолговатых отверстий в его конусной части, имеющей обтекаемую форму. Определенный интерес представляют акустические элементы конструкции, обеспечивающие получение кардиоидной характеристики направленности: Ci - гибкость воздуха между решеткой и накладкой; сг-между диафрагмой и керном; сз - между кожухом капсюля и защитным кожу.хом; С4 - внутри магнитной сртстемы; сз - внутри кожуха капсюля; Се - в зазоре, где движется катушка индуктивности; С7 -в отверстиях магнитопровода; mi-те и rj-Ле - массы и активные сопротивления воздуха и акустических -элементов.
Микрофон имеет кардиоидную характеристику направленности (рис. 1.3, е). Электроакустические параметры обеспечиваются прн эксплуатации микрофона в нормальных климатических условиях. Аналоговая электрическая схема микрофона приведена на рис. 2.34. Типовая частотная характеристика микрофона приведена па рнс. 2.35. Прн повышсееной и пониженной предельных температурах, а также при повышенной относительной влажности окружающей среды некоторые электроакустические параметры могут изме[[яться в пределах до 20...307о.
Основные параметры микрофонов МД-200 и МД-200А:
Номинальный диапазон рабочих частот, Гц..... 100... 10 000
Неравномерность чгстотнон характеристики чувствительности
в диапазоне 10... 10 000 Гц, дБ, не более..... 12
Стандартный jpOBcnb чувствительности на 1000 Гц при номинальной нагрузке. дБ, не менее....... -70
Чувствительность [ta 1000 Гц, мВ/Па, не менее:
микрофона МД-200 .......... 2
микрофона МД-200А.......... 1,8

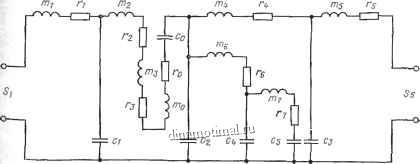

Рис. 2.34. Аналоговая электрическая схема микрофона МД-200
