Рис. 2.35. Частотная характеристика микрофонов МД-200 и МД-200.А.
Средняя разность уровней чувствительности фронт-тыл, дБ,
не менее ..............
Модуль полного электрического сопротивления 1000 Гц, Ом Уровень эквивалентного звукового давления относительно 2-10~5 Па при переменном электромагнитном поле напряженностью 0,08 А/м частотой 1000 Гц, дБ, не более
Внутреннее сопротивление. Ом........
Сопротивление изоляции между любыми выводами или между любыми токонесущими жилами соединительного кабеля и
корпусо.м, МОм, не менее..........
Предельное напрялсенне изоляции между любыми токонесущими выводами микрофона или любой токонесущей х lt;илой соединительного кабеля и корпусом микрофогса, В . . . Условия эксплуатации:
температура, X...........
относительная влажность при 30 deg; С, %, пе более
Масса микрофона, г, не бо.пее........
Габаритные размеры, мм ..........
Средняя наработка на отказ, ч, не менее.....
Срок службы, ч, не менее..........
200 plusmn;40
22 250
-20... -Ь50 85 150 035X115 5000 5000
ЛаД-201
Электродинамический ненаправленный катушечный микрофон МД-201 предназначен для комплектования бытовых магнитофонов. Микрофон МД-201 обеспечивает прием, запись, звукопередачу и звукоусиление речи и музыки в номинальном диапазоне рабочих частот. Микрофон входит в комплектную поставку таких магнитофонов, как laquo;Нота-203-стерео raquo;, laquo;Яуза-206 raquo;, laquo;Электроника raquo;, laquo;Соната-304 raquo;.
Общий вид, габаритные, присоединительные и установочные размеры МД-201 приведены на рис. 2.36. Микрофон изготавливается в общепромышленном и экспортном исполнениях по группе сложности 3 и относится к третьему поколению РЭА. Конструкция микрофона и технология его изготовления позволяют эксплуатировать микрофон в жестких условиях климатических и механических внешних воздействующих факторов.
Микрофон комплектуется электрическим соединителем типа РГ1Н-1-1 по ТУ ОЮО.364.002, а также микрофонным кабелем типа КММ-1. Микрофонный кабель вмонтирован в микрофон. Капсюль микрофона заключен в пластмассовый корпус с одним акустическим входом, обеспечивая круговую диаграмму направленности (рис. 1.3, а). Конструкция микрофона отличается простотой, тех-

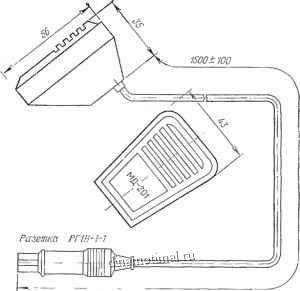

Рис. 2.36. Общий вид микрофона МД-201
laquo;ологичностью изготовления и повышенной гарантией в период эксплуатации. Схема включения микрофона и распайка выводов соеди1штельного кабеля приведены на рис. 2.1, е, но необходимо учитывать тип электрического соединителя. Технические характеристики микрофона даны в табл. 1.1. Типовая частотная характеристика чувствительности микрофона МД-zOl приведена на рис. 2.37.
Основные параметры микрофона МД-201:
Номинальный диапазон частот, Гц....... 80... 10 ООО
Чувствительность микрофона по свободному полю в режиме
gpc.x. на 1000 Гц, мВ/Па, не менее........ 1,3
ЧИЮтклонение формы частотной характериститси чувствительности от типовой в диапазоне 80... 10 ООО Гц, дБ, не более . plusmn;2,5 Модуль полного электрического сопротивления на 1000 Гц, Ом 200 plusmn;40 Сопротнвленне нагрузки, Ом, не менее...... 250
Рнс. 2.37. Частотная характеристика микрофона -МД-201
100 200 500 ЮОО 2000
5000 ЮООО ZO00O
Уровень эквивалентного звукового давления микрофона относительно 2-10~5 Па при переменном магнитном поле напряженностью 0,08 А/м частотой 50 Гц, дБ, не более . . 17 Условия эксплуатации:
температура, Х........... -20...-Ь50
относительная влажность при 20 deg; С, %, не более . . 93
при повышенной и пониженной предельных температурах, а таклсе при повышенной относительной влажности: отклонение формы частотной характеристики чувствительности по свободному полю в диапазоне 80 ...
...10 000 Гц, дБ, не более........ 3
чувствительность микрофона по свободному полю на
1000 Гц, мВ/Па, г[е менее........ 1,4
Масса, г, не более............ 100
Длина кабеля, мм, не менее......... 1500
Средняя наработка на отказ, ч, не менее..... 6250
82А-5М
Электродинамический односторонне направленный катушечный микрофон 82А-5М предназначен для высококачественной звукозаписи и звукоусиления речи в комплекте с РЭА на киностудиях как в условиях ателье, так и на натурных съемках. Микрофон может быть использован также для записи речи в. комплекте с бытовой РЭА любой группы сложности. Микрофон работает в номинальном диапазоне частот во всех климатических зонах с умеренным климатом. Область применения микрофона может быть расширена при соблюдении требований эксплуатации.
Общий вид, габаритные, присоединительные и установочные размеры микрофона 82А-5М приведены на рис, 2.38. Микрофон изготавливается также и в экспортном исполнении. Схематически устройство микрофонов электродина-

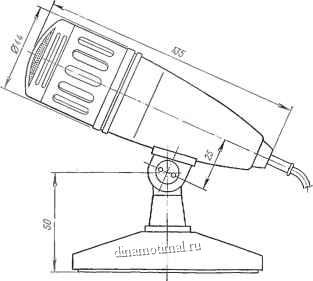

Рис. 2.38. Общий вид микрофона 82А-5М
